產品介紹：

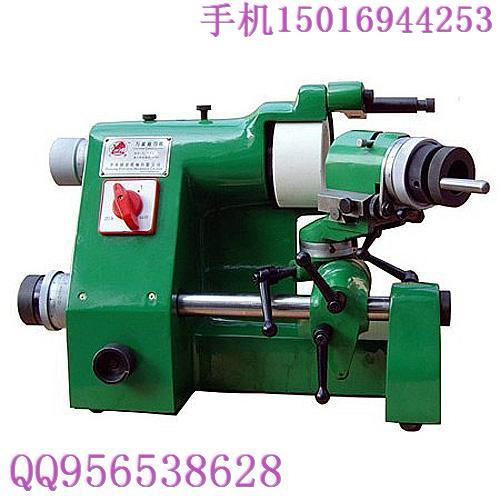

10B型{wn}磨刀機,具有磨削精度高、安裝方便、造型美觀、結構新穎,各轉動部位靈活，噪音低、振動小，刀架部分帶軸承，耐用、耐磨、操作方便等特點，專門設計用于刃磨刻模銑床、刻字機、刻線機、電腦雕刻機.打標機等各種直徑、形狀、角度的雕刻尖刀、端銑刀、刻刀和按刻模比例相應的磨削。因此它是機械加工及雕刻行業刀具刃磨的必備的配套設備。
相關參數：
|
名 稱
|
公 制
|
英制
|
|
砂 輪
|
直 徑
|
Φ100mm
|
4＂
|
|
高 度
|
50mm
|
2＂
|
|
孔 徑
|
Φ20mm
|
3/4＂
|
|
主軸轉速
|
5100r.p.m
|
5100r.p.m
|
|
彈性夾頭夾持至今范圍
|
Φ3-Φ16mm
|
1/8＂-5/8＂
|
|
刀架體縱向移動行程
|
140mm
|
|
刀架體縱向微調行程
|
18mm
|
|
主軸砂輪移動行程
|
6mm
|
|
磨削錐度范圍
|
0°-180°
|
|
磨削負錐度范圍
|
0°-52°
|
|
磨削后角范圍
|
0°-44°
|
|
電機
|
功率
|
0.18kw
|
1/4HP
|
|
電壓(三相)
|
380V
|
|
轉速(50Hz)
|
2810r.p.m
|
|
轉速(60Hz)
|
3400r.p.m
|
|
頻率(Hz)
|
50or60Hz
|
|
機床外形尺寸/凈重
|
45*35*34cm/50kg
|
|
包裝尺寸/毛重
|
60*40*42cm/60kg
|
|
名 稱
|
數 量
|
備 注
|
|
白玉鋼砂輪
|
1個
|
砂輪顆粒80#
|
|
磨刀機夾頭
|
5個
|
Φ4、Φ6、Φ8、Φ10、Φ12mm
|
|
工具
|
1套
|
內六角Φ4、Φ6、Φ8mm
|
|
磨刀機皮帶
|
1條
|
總長22CM
|
|
砂輪修整器
|
1座
|
金剛石筆直徑Φ7 mm
|
|
使用說明書
|
1份
|
|
注：可選購以下磨刀機配件規格.
⒈磨刀機嗦咀(夾頭)規格：
公制—Φ3、Φ4、Φ5、Φ6、Φ8、Φ10、Φ12、Φ14、Φ16mm；
英制—1/8″、3/16″、1/4″、5/16″、3/8″、1/2″、5/8″。
⒉砂輪種類和粒度：
白玉鋼砂輪： 80#、120#；
金鋼石砂輪：100#、150#、320#、600#；
樹脂砂輪：150#、180#、320#、400#、800#、1000#、1200#。
⒊預先訂貨說明夾頭公制或英制規格和數量，其中Φ3至Φ12mm（或1/8″至1/2″）為通孔，Φ16mm（或5/8″）夾持長度為50mm。
