PZ43手動對夾式刀形閘閥

手動對夾式刀形閘閥參數

產品型號：PZ43H/F/X/Y-0.6/1.0/1.6

產品口徑：DN50-600

產品壓力：0.6-1.6Mpa

產品材質：碳鋼、鑄鋼、不銹鋼

手動對夾式刀形閘閥詳細介紹

手動對夾式刀形閘閥依靠一個橡膠的回彈力、鋼板支援力，緩閉密封，所以減少了閘閥在密封的平面摩擦，顯著提高了密封的使用壽命，并且具有造型新穎、結構簡單、體積小、重量輕、流動阻力小、閘閥密封性能好等優點

主要性能規范

公稱壓力（MPa）0.6、 1.0、1.6 (150LB)

殼體試驗（MPa）0.9、 1.5、2.4

密封試驗（MPa）0.66、1.1、1.8

工作溫度≤1000℃

使用介質紙漿、污水、煤渣、灰渣

主要零部件      材質

體、蓋          不銹鋼、碳鋼、灰鑄鐵S.S、C.S、C.I

閘板            碳鋼、不銹鋼C.S、S.S

閥桿            不銹鋼

密封面          橡膠、四氟、不銹鋼、硬質合金

PZ43手動對夾式刀形閘閥安裝

1. 刀型閘閥安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著； 　2. 各連接部位螺栓，要求均勻擰緊； 　　

3. 檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活； 　　

4. 用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性； 　　

5. 用戶在安裝閥門時，必須預留閥門驅動的必要空間； 　　

6. 驅動裝置的接線須按線路圖進行； 　　

7. 刀閘閥必須定期保養，不得隨意碰撞及擠壓，以免影響密封。

PZ43手動對夾式刀形閘閥維護

1、手輪、手柄及傳動機構均不允許作起吊用，并嚴禁碰撞。 　　

2、雙閘板閘閥應垂直安裝（即閥桿處于垂直位置 , 手輪在頂部 ）。 　　

3、帶有旁通閥的閘閥在開啟前應先打開旁通閥（以平衡進出口的壓差及減小開啟力 ）。 　　

4、帶傳動機構的閘閥，按產品使用說明書的規定安裝。 　　

5、如果閥門經常開關使用 , 每月至少潤滑一次。 　　

PZ43手動對夾式刀形閘閥結構與原理　 　　

(1)閥體、(2)支架、(3)手輪：球黑鑄鐵、(4)閥芯：不銹鋼、(5)橡膠墊片、(6)四氟孔板、(7)填料：四氟密封圈、(8)壓蓋子：不銹鋼、(9)絲桿、(10)閥桿螺母：不銹鋼、(11)拼帽：35#

祝富閥門刀閘閥相關產品:

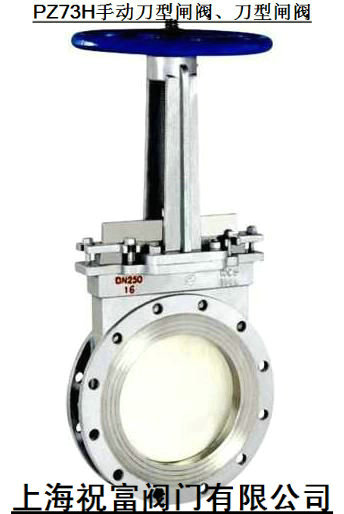

PZ643氣動對夾式刀型閘閥、PZ73H手動刀型閘閥、刀型閘閥
