蝶閥是指關閉件(閥瓣或蝶板)為圓盤，圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流用。
山武閥門——蝶閥系列產品:對夾式蝶閥D71、對焊式蝶閥D61、法蘭蝶閥D41/D43。氣動蝶閥D671/D673/D641/D643、真空蝶閥GI、氣動真空蝶閥GIQ、氣動法蘭蝶閥D643、D641、氣動對夾蝶閥D671、D673、氣動軟密封蝶閥D671、D672、D641、氣動硬密封蝶閥D673H、D643H、D663H、電動蝶閥D971、電動真空蝶閥GID-50-1200電動對夾蝶閥D973、D971、電動法蘭蝶閥D941、D943、電動軟密封蝶閥D971X、D972X、D941X、電動硬密封蝶閥D943H、D973H、D963H。手動蝶閥D71、D73、D41、D43、D63、蝸輪蝶閥D373、D343、D371、D341、D363。偏心硬密封蝶閥、多層次硬密封蝶閥、彈性硬密封蝶閥、手動軟密封蝶閥、單偏心軟密封蝶閥FBEX、WBGX、WBEX、WBLX、FBPX、WBPX。伸縮蝶閥SD343H、SD341X。支耳式蝶閥LTD371X。信號蝶閥WBSX(XD371X)。襯膠蝶閥D371J/D341J。襯氟蝶閥D341F/D371J、半襯蝶閥D371FH。保溫蝶閥BD343H。高溫蝶閥、高壓蝶閥、雙向壓硬密封D373、D343H-100C/P。通風蝶閥D341W/D941W-6、電動通風多葉蝶閥DBD-0.5。電動調節蝶閥ZAJW-0.6。塑料蝶閥D71X/371X-6S。手動真空蝶閥GI。不銹鋼蝶閥、鋁合金蝶閥、鑄鋼蝶閥、鑄鐵蝶閥、中線蝶閥。無銷蝶閥、衛生級蝶閥等系列產品
進口蝶閥 蝶閥結構圖 蝶閥標準 蝶閥詳細資料 蝶閥型號 蝶閥作/應用 蝶閥尺寸 蝶閥價格表 蝶閥規格 蝶閥工作原理 蝶閥安裝示意圖 蝶閥內部結構圖
閥體材質:鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、鋁合金、黃銅，密封面材質:H、J、F46、Y、W。工作壓力0.6-10MPA，工作溫度-40°C- 550°C。閥門口徑 DN15-DN1000。連接方式:法蘭、焊接、對夾。傳動方式: 手動、蝸輪、氣動、電動。適用介質:水、油品、氣體、蒸汽、泥漿水、酸類等。 制造標準:(配置的法蘭標準)國標、美標、日標。

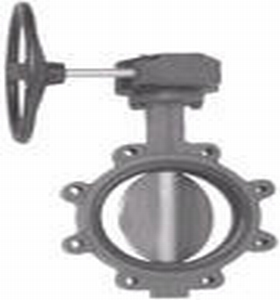

蝶閥啟閉件是一個圓盤形的蝶板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。蝶閥全開到全關通常是小于90° ，蝶閥和蝶桿本身沒有自鎖能力，為了蝶板的定位，要在閥桿上加裝蝸輪減速器。采用蝸輪減速器，不僅可以使蝶板具有自鎖能力，使蝶板停止在任意位置上，還能改善閥門的操作性能。工業專用蝶閥的特點能耐高溫，適用壓力范圍也較高，閥門公稱通徑大，閥體采用碳鋼制造，閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造，主要用于高溫介質的煙風道和煤氣管道。
蝶閥的優點如下：1、啟閉方便迅速、省力、流體阻力小，可以經常操作。2、結構簡單，體積小，重量輕。3、可以運送泥漿，在管道口積存液體最少。4、低壓下，可以實現良好的密封。5、調節性能好。
蝶閥的缺點如下：1、使用壓力和工作溫度范圍小。2、密封性較差。
蝶閥按結構形式可分為偏置板式、垂直板式、斜板式和杠桿式。按密封形式可分為較密封型和硬密封型兩種。軟密封型一般采用橡膠環密封，硬密封型通常采用金屬環密封。按連接型式可分為法蘭連接和對夾式連接；按傳動方式可分為手動、齒輪傳動、氣動、液動和電動幾種。
蝶閥的安裝與維護應注意以下事項：1、在安裝時，閥瓣要停在關閉的位置上。2、開啟位置應按蝶板的旋轉角度來確定。3、帶有旁通閥的蝶閥，開啟前應先打開旁通閥。4、重量大的蝶閥，應設置牢固的基礎。
山武蝶閥系列產品已廣泛應用于各種化工、液化氣、給排水、食品、制藥、鍋爐蒸汽系統、礦產、造紙、發電、城建、市政、等領域，以及居民日常生活中。山武產品暢銷全國各地，優質的質量，{gx}的服務，深得用戶的信賴和廣泛的贊譽。
