產品特點
2 ST-RESS系列TVSS器件專門應用于各種輕工業類型的用電環境中次級配電板的保護（高科技場所、小型辦公室和其他基于微處理器的，擁有精密設備/計算機控制系統的場所）
2 響應速度小于 1 納秒，快速吸收浪涌和雷擊浪涌
2
{dywe}的化學封裝專利技術，保障器件持久的可靠性能
2 混合多元及熱、電雙保險熔斷設計
2 專利的正弦波跟蹤算法（ST-RESS有正弦波跟蹤，ST-RES無正弦波跟蹤）
2 真正的10模保護，阻斷浪涌所有可能的通路，凈化用電環境
2 長達25年的免費更換承諾，解除客戶的后顧之憂
2 產品外殼采用NEMA4標準，防水、防火、防爆
產品綜述
2 {zd0}浪涌電流120kA/相
2 適用范圍：ANSI/IEEE C62.41標準規定的C、B、A區，特別適用于配電板/支線板。
2 設計：緊湊設計、安裝方便
2 質保：25年免費更換服務
2 安全認證：UL1449(第二版)，UL1283,cUL,CE ISO9001
電氣特性
2 保護模式：隔離式全模保護（10模）
2 輸入電源頻率：50-60 HZ。(標配：60HZ)
2 響應時間：< 1 納秒
2 過電保護：內置熱/電雙保險絲,雙極性，自動恢復功能
2 標準監控：每相均有狀態指示燈，C型干觸點
機械特性

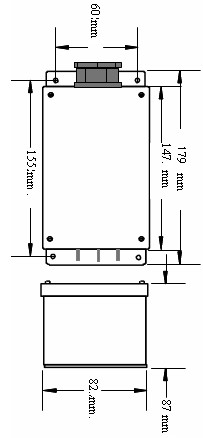

2 尺寸：參見右圖
2 外殼類型：UL94-5VA ABS強化塑料
2 工作環境溫度：80攝氏度
2 選配功能：浪涌計數器、鋼制外殼
|
型號
|
安裝環境
|
{zd0}可持續工作電壓
|
ANSI/IEEE C62.41 Test Environment C62.11
允通電壓測試結果
|
|
模型
|
A1* 2kV, 67 A 100kHz 環波
180° 相位角
|
B3/C1 6 kV,
3Ka,脈沖波
90°相位角
|
C3 20 kV, 10 kA脈沖波
90° 相位角
|
|
ST-RESS3Y1
(ST-RES3Y1)
|
120/208 V 3? Wye
(4 wire + ground)
|
150 V
300 V
150 V
150 V
|
L-N
L-L
L-G
N-G
|
29 V
73 V
398 V
358 V
|
447 V
907 V
444 V
620 V
|
1,000 V
1,200 V
900 V
900 V
|
|
ST-RESS3D1
(ST-RES3D1)
|
120/240 V 3?
高腳
(4 wire + ground)
|
150 V
320 V
300 V
150 V
320 V
150 V
|
L-N
Hi-L-N
L-L
L-G
Hi-L-G
N-G
|
29 V
73 V
73 V
398 V
73 V
358 V
|
447 V
907 V
907 V
444 V
907 V
620 V
|
1000 V
1200 V
1200 V
900 V
1100 V
900 V
|
|
ST-RESS3Y2
(ST-RES3Y2)
|
480 V 3? Wye
(4 wire + ground)
|
320 V
550 V
320 V
320 V
|
L-N
L-L
L-G
N-G
|
73 V
69 V
677 V
679 V
|
585 V
925 V
592 V
1000 V
|
1200 V
1400 V
1100 V
1400 V
|
|
ST-RESS3N2
(ST-RES3N2)
|
240 V 3? Delta (NN)
(3 wire + ground)
|
320 V
320 V
|
L-L
L-G
|
116 V
|
585 V
585 V
|
1200 V
1200 V
|
|
ST-RESS3N4
(ST-RES3N4)
|
480 V 3? Delta (NN)
(3 wire + ground)
|
550 V
550 V
|
L-L
L-G
|
232 V
|
925 V
925 V
|
1400 V
1400 V
|
A1*欄的測試結果只是適用于 RESS模型
可選項：
C =干觸點接地模式
E3=外殼尾端直接線路連接
LP=遠程日光LED指示燈
N=中線與地線之間無正弦波跟蹤（適用于RESS系列）
P=嵌入裝置板
Q=二級防雷標簽
