●概述

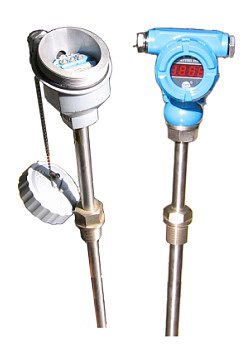

SK-SBW 系列一體化溫度變送器是溫度傳感器與變送器的wm結合，以十分簡捷的方式把 -200~+1600 ℃ 范圍內的溫度信號轉換為二線制 4~20mA DC 的電信號傳輸給顯示儀、調節器、記錄儀、 DCS 等，實現對溫度的jq測量和控制。一體化溫度變送器是現代工業現場、科研院所溫度測控的更新?lián)Q代產品，是集散系統、數字總線系統的必備產品。
●特點
超小型（模塊φ44×18 ）一體化，通用性強
二線制 4~20mA DC 輸出。傳輸距離遠，抗干擾能力強。
冷端、溫漂、非線形自動補償。
測量精度高，長期穩定性好。
溫度模塊內部采用環氧樹脂澆注工藝，適應于各種惡劣和危險場所使用。
一體化設計，結構簡單合理，可直接替換普通裝配式熱電偶、熱電阻。
機械保護 IP65 。
采用熱電偶溫變，可免用補償導線，降低成本
液晶、數碼管、指針等多種指示功能方便現場適時監控。
現場環境溫度 >70 ℃ 時，變送器和現場顯示儀表可采用分離（隔離）式安裝
防爆等級： dIIBT4 、 dIIBT5 。
防護等級： IP54
●技術指標
|
類 別
|
SK-SBW 模塊式溫變
|
SK-SBW 一體化溫變
|
|
準 確 度
|
0.2%F.S 0.5%F.S
|
|
輸 入
|
熱電偶： B 、 S 、 T 、 K 、 J
熱電阻： Pt100 、 Pt10 、 Cu100 、 Cu50
|
|
輸 出
|
二線制 4-20mA DC
|
|
使用溫度
|
-25-85 ℃ （一體化 LCD 表頭時 0-60 ℃ ）
|
|
溫度影響
|
≤0.05%/ ℃
|
|
濕 度
|
5-95%RH
|
|
現場顯示
|
無
|
3 1/2LED 3 1/2LCD 0-{bfb} 等分刻度
|
|
顯示精度
|
無
|
數字式： 0.5 級 指針式： 2.0 級
|
|
負載能力
|
< 600 Ω （額定負載 250 Ω ）
|
|
外形尺寸
|
44×18
|
70 ×100（中繼器）
|
|
|
●選型方法
|
型號
|
類別
|
感溫元件
材料
|
現場顯示
|
安裝固定
方式
|
|
保護管直徑
|
隔爆標志
|
內芯結構
|
保護管特征
|
說 明
|
|
SK-SBW
|
|
|
|
|
|
|
|
|
|
|
|
|
R
|
|
|
|
|
|
|
|
|
熱電偶
|
|
Z
|
|
|
|
|
|
|
|
|
熱電阻
|
|
|
M
|
|
|
|
|
|
|
|
鎳鉻硅-鎳鉻{ N }
|
|
N
|
|
|
|
|
|
|
|
鎳鉻-鎳硅 { K }
|
|
E
|
|
|
|
|
|
|
|
鎳鉻-銅鎳 { E }
|
|
F
|
|
|
|
|
|
|
|
鐵-銅鎳{ J }
|
|
C
|
|
|
|
|
|
|
|
銅-銅鎳{ T }
|
|
P
|
|
|
|
|
|
|
|
鉑 {Pt100}
|
|
C
|
|
|
|
|
|
|
|
銅 {Cu50}
|
|
|
Y
|
|
|
|
|
|
|
現場液晶顯示
|
|
|
1
|
|
|
|
|
|
無固定裝置
|
|
2
|
|
|
|
|
|
固定螺紋
|
|
3
|
|
|
|
|
|
活動法蘭
|
|
4
|
|
|
|
|
|
固定法蘭
|
|
5
|
|
|
|
|
|
活絡管接頭式
|
|
6
|
|
|
|
|
|
固定螺紋錐形式
|
|
7
|
|
|
|
|
|
直形管接頭式
|
|
8
|
|
|
|
|
|
固定螺紋管接頭式
|
|
9
|
|
|
|
|
|
活動螺紋管接頭式
|
|
|
2
|
|
|
|
|
防噴式
|
|
3
|
|
|
|
|
防水式
|
|
4
|
|
|
|
|
防爆式
|
|
|
0
|
|
|
|
Ф16
|
|
1
|
|
|
|
Ф12
|
|
2
|
|
|
|
Ф16高鋁質管
|
|
3
|
|
|
|
Ф20高鋁質管
|
|
|
B
|
|
|
隔爆
|
|
|
無
|
|
普通元件
|
|
K
|
|
鎧裝元件
|
|
|
F
|
防腐型
|
|
N
|
耐磨型
|
|
SK-SBW
|
R
|
N
|
Y
|
2
|
4
|
0
|
B
|
K
|
F
|
典型型號選型
|
一體化溫度變送器系列產品有：數顯一體化溫度變送器、帶HART協議一體化溫度變送器、熱電偶一體化溫度變送器、熱電阻一體化溫度變送器、智能溫度變送器等。
