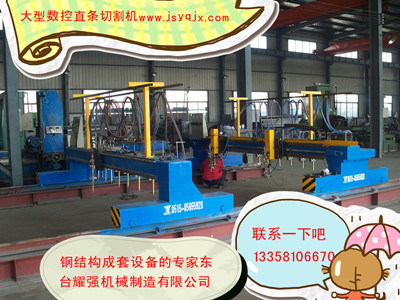

H型鋼焊接生產設備@直條火焰切割機

1)技術參數

（1）       軌    距：      4000mm

（2）       軌    長：      14000mm

（3）       切割寬度：      80—3200mm

（4）       切割厚度：      6—100mm（單槍）

（5）       有效長度：      12000mm

（6）       切割速度：      100—1000mm/min

（7）       縱向割炬：      9組

（8）       橫向割炬：      1組

（9）       切割氣源：    氧氣、乙炔

（10）   驅動方式：    單邊驅動

2）、性能特點

本切割機縱向橫向均采用交流電機通過進口斜齒輪減速器驅動，采用精密齒輪齒條傳動，平穩可靠。氣割速度調節采用變頻器來實現，主機上設有氣源控制箱，能很方便地調節各路氣壓。所有調壓閥、主氣管均為原裝進口產品，以確保本設備安全可靠使用，橫向割炬管線布置采用進口托鏈，安全美觀。

3）、供貨范圍及組成單元

l         機架總成： 機架、管路、橫向滑架及其縱、橫減速箱等。

l         軌道總成： 導軌、附件等，導軌共長14m×2。

l         割炬總成： 直條單割炬10組及其附件。

l         電控系統： 電控柜、縱橫向電機及其附件。

l         氣源總成： 總氣源膠管、掛線滑車等。

l         備品備件： 壹套

4）、技術文件

A、    整機使用說明書（包括電器原理圖、氣路圖等）

B、    設備整機合格證

C、    裝箱單

D、    基礎圖、用戶自制品圖紙等
