產品簡介
KE-310為快速硬化的雙液型環氧樹脂。本樹脂硬化後具有良好的接著力，對油脂、化學藥品和溶劑都有良好的抵抗力。本產品可應用於塑膠、陶瓷、玻璃和金屬的接著。能在室溫下快速硬化，具有使用方便和縮短製程兩大特點，是廣泛運用的環氧樹脂接著劑。
產品特色
1. KE-310混合後具有良好的操作性。
2. 本樹脂能在許多塑膠和金屬材質上提供良好的接著力。
3. 能夠很快的展現初期強度，約10分鐘後就可以進行下一個製程。
4. 可以同時減少工作時間並且提高工作效率。
5. 硬化物的表面不會出現油膩，低光澤的現象。
6. 本產品符合2002/95EC RoHS法規規範。
樹脂規格
|
|
KE-310A
|
KE-310B
|
|
外觀
|
液體
|
液體
|
|
顏色
|
透明無色
|
淡色
|
|
黏度
|
12,000~17,000
|
12,000~17,000
|
|
比重
|
1.16
|
1.11
|
硬化條件
|
混合比例 (A：B), 體積比
|
1：1
|
|
混合比例 (A：B), 重量比
|
1：1~0.95
|
|
可使用時間, 25 oC / min
|
3
|
|
表面硬化時間,5g, 25 oC / min
|
13
|
|
wq硬化時間, 25 oC / days
|
3
|
使用方法
1. KE-310所接著的表面應該乾淨清潔。建議先用有機溶劑擦拭表面，防止灰塵、油質和脫膜劑影響樹脂的接著效用。
2. 以重量比1：1的比例充分混合約15秒，直到顏色均勻後再使用。
3. 混合後需要在可使用時間內用完。請勿一次大量混合，避免放熱量過大損壞零件。
4. 將本產品均勻的塗佈在待接著的表面上，以獲得{zd0}的接著強度。

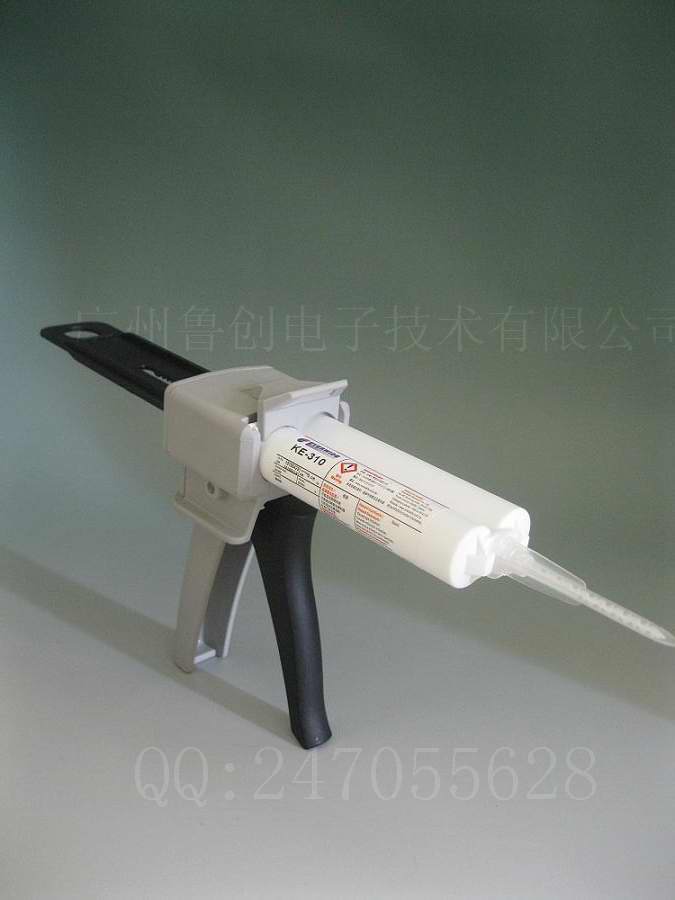

5. 使用雙液型膠管膠槍來混合KE-310時，請先參考本公司「雙液型膠管用膠槍使用說明」(F-06122201)。
成品性質*
|
玻璃轉移溫度, (DSC) oC
|
52
|
|
熱膨脹係數 (100~180 oC) , μm/m/ oC
|
218
|
|
硬度 (Durometer), Shore D
|
84
|
|
吸水率(25 oC /1天), %
|
2.6
|
|
吸水率(80 oC /1天), %
|
9.06
|
|
吸水率(97 oC /1.5小時), %
|
5.77
|
|
接著強度, Al vs. Al (25 oC), kgf/cm2
|
207
|
|
抗張強度, MPa
|
40
|
|
斷裂伸長量, ％
|
3.8
|
|
抗彎曲強度, MPa
|
68
|
|
抗彎曲模數, MPa
|
2,000
|
|
壓縮強度, MPa
|
70
|
|
熱劣解溫度 (TGA 10 oC /min) oC
|
332
|
|
重量損失率@ 100 oC, %
|
0
|
|
重量損失率@ 150 oC, %
|
0.2
|
|
重量損失率@ 200 oC, %
|
0.4
|
|
重量損失率@ 250 oC, %
|
0.7
|
|
重量損失率@ 300 oC, %
|
1.6
|
|
體積電阻, ohm-cm
|
5*1015
|
|
表面電阻, ohm
|
5*1014
|
|
介電常數 100Hz
|
4.1
|
*烘烤條件：25 oC / 7天
儲存環境
KE-310應存放在陰涼的處所。本樹脂和其硬化劑在陽光下會有黃變現象。本產品含有硫醇類，操作者{zh0}能夠在使用完畢後儘速蓋上蓋子，杜絕任何的濕氣。在未開啟原包裝，25 oC的儲放條件下，產品的保存期限至少可達一年。
處置原則
某一些報導指出皮膚長期接觸環氧樹脂並不會誘發癌癥病變。但是環氧樹脂中的某些成分仍然可能會刺激皮膚，導致發炎紅腫。當皮膚接觸到本產品時，應以肥皂水將皮膚清洗乾淨。吞服KE-310對人體仍有毒性，一旦誤食，請馬上送醫診治。避免眼睛接觸到此產品，使用者若不小心沾到眼睛時，要立即以大量清水沖洗眼睛至少15分鐘以上再送醫診治。進一步的注意事項請詳見物質安全資料表。
廣告
