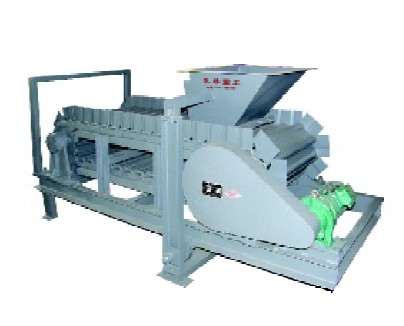

TDG－GL型鏈板秤，是為解決水泥行業高溫熟料的計量及控制而研制的一種自動定量給料或計量裝置，可廣泛用于水泥行業出窯熟料的計量及入磨高溫熟料的計量和給料裝置，為提高水泥產量、降低熱耗、為窯的科學管理提供準確的計 量數據，也可對濕度較大的物料進行連續給料計量。
TDG-GL型高溫鏈板秤，采用懸掛安裝方式，更加突出了計量精度高、運行可靠、維護簡單、維護量低、對環境條件 適應能力強等諸多優點。
主要特點
獨特的 L型運料板由耐磨鋼板采用模具沖壓成形，結構緊湊，運轉平穩，噪音極小，加上兩側錐形擋板能有效地防 止物料漏撒；
輸送機構采用大節距鑄造鏈輪和單側彎板滾子鏈（p=100）經過特殊熱處理，耐高溫、耐磨損，且輸送過程不存在跑 偏現象；
拖動機構配套 W 系列擺線針輪減速機，傳動平穩，低噪音、低振動、抗粉塵；
獨特的弱磁式齒輪測速裝置和耐高溫荷重傳感器使得稱重、測速信號準確、穩定。
主要技術參數
1、靜態計量誤差≤ 0.5%;
2、動態累計誤差（當量）≤ 2％（使用中）；
3、控制準確度：優于 2％；
4、計量范圍：1 － 200t/h；
5、零值穩定性：優于 0.007％Cmax；
6、稱重信號非線性度：≤ 0.5％；
7、測速信號：40 脈沖 / 轉；
8、四極三相交流異步電機：1.5kw、2.2kw；
9、耐高溫范圍:≤ 350℃；
10、計量熟料規格：粒狀、塊狀，直徑不大于 80mm，保證出料均勻連續為準；
11、傳感器、稱重傳感器和測速傳感器精度優于 0.1％，稱重傳感器有過載保護，過載系數 150％。
選型表 :
|
規格型號
|
鏈板寬
|
流量范圍（m3/h)
|
計量精度
|
|
TDG-GL05
|
500
|
1～10
|
優于 1％
|
|
TDG-GL06
|
650
|
2～20
|
優于 1％
|
|
TDG-GL08
|
800
|
5～50
|
優于 1％
|
|
TDG-GL10
|
1000
|
10～100
|
優于 1％
|
|
TDG-GL12
|
1200
|
15～150
|
優于 1％
|
|
TDG-GL14
|
1400
|
50～200
|
優于 1％
|
