概述
YXH系列保溫箱是防雨、防塵，露天全天候型儀表箱。箱內可安裝價格昂貴的變送器邏輯開關、分析儀表等熱工儀表。
GDX系列供電箱則是與YXW系列保溫箱配套使用的供電箱，內裝供保溫箱和儀表供電設備及加熱帶用電和控溫回路控制元件。
上述保溫箱和配電箱是獨立的兩個箱，而YXW自配電系列保溫箱和YXH自配電保護箱則在保溫箱或保護箱的左或右端部(根據用戶現場布置需要而定)從頂到底隔出一個寬為120mm的空間作為電器室，布置供保溫箱和儀表管加熱帶用電的供電設備和控溫回路控制元件，也可布置供保溫箱或保護箱內儀表用電的供電設備及儀表接線端子排。在電器室正面(對于整個箱子來說是在左或右側面)開一扇門，以掛信號、維護供電設備和控制元件。
采用自配電保溫箱或自配電保護箱比之采用常規系列保溫條加一個GDX系列配電箱，具有如下優點：
(1)盡管自配電保溫箱或保護箱要增加一扇門，端部要隔開，但它一箱能頂兩箱用(保溫箱加配電箱或保護箱加配電箱)，因此制造成本低，耗料少。
(2)敷設加熱帶容易，在隔板上設敲落孔，加熱帶就可以從電器室的電源開關通過敲落孔直接敷到儀表室，然后與儀表—起穿出保溫箱，一直敷到取樣點。
(3)現場布置安裝容易，自配電保溫箱或自配電保護箱占地小、占空間小，容易找到合適的布置位置，且只需要安裝一個箱，安裝工作量小。
(4)儀表接線端子排、儀表室照明開關等布置在電器室，不受水、汽侵襲，安全可靠。
●結構

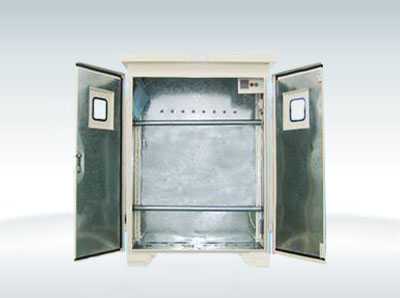

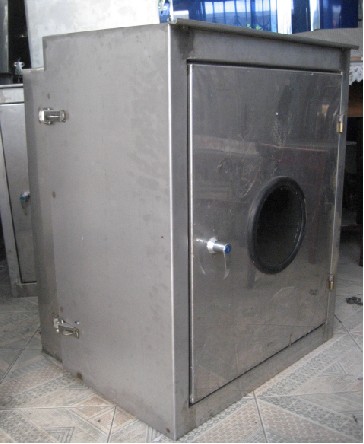

自配電保溫箱或自配電保護箱采用優質鋼板彎制焊接而成。具有大而傾斜的防雨頂蓋，門和箱體之間采用防濺式密封結構，表面采取良好的防腐處理，其防雨、防塵等級IP值達50以上，適合于露天或室內布置。
整個箱體分儀表室和電器室。儀表室正面和電器室均開有門，以便安裝、操作、維護儀表及電器。儀表室寬度為600mm的設一扇門；1000及1300mm的設兩扇門，電器室設一扇門。
儀表室內設有可變高度的儀表安裝架。后壁及側壁上部開有一定數量的敲落孔，供儀表管引入。隔板適當位置也設有敲落孔，供穿越加熱帶或供電電線及儀表線。
保溫箱的四壁、門、頂均敷有保溫材料，且根據用戶需要安裝蒸汽加熱器或電加熱器或自限溫加熱帶，要用汽或電加熱器時需在儀表室裝設測量室內溫度的溫度開關。
電器室內根據用戶需要裝設供保溫箱和儀表及加熱帶、用電、供電設備和控溫回路控制元件，也可裝設儀表供電設備、儀表接線端子排、照明設備等。
整個箱頂四角設吊裝鉤，箱體底部框架上設有地腳螺栓安裝固定孔。箱底裝有可拆裝的進管進線用底板。
●技術數據
(1)電源：220V 50Hz
(2)加熱器功率：200—1000W
(3)溫度可調范圍：5—40℃
(4)溫度波動范圍：±2℃
(5)箱內相對濕度：≤80％RH
(6)防護等級：IP50
(7)絕緣強度：環境溫度45±5℃,相對濕度≤80%時,能承受交流2000V,50Hz正弦時一分鐘的耐壓試驗.
(8)絕緣電阻:環境溫度≤40℃,相對濕度≤80%時,導電部分與箱體間的絕緣電阻≥20MΩ
