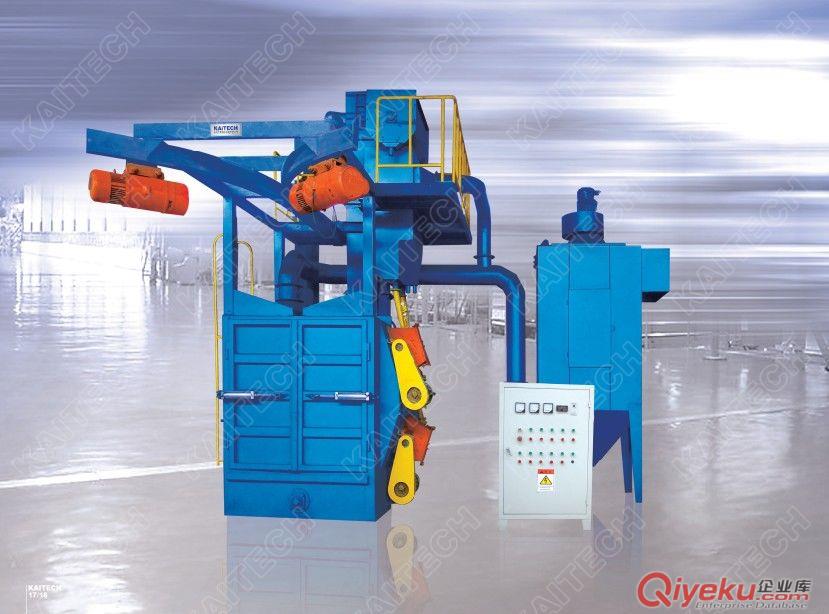

優質Q376吊鉤式拋丸機
該系列機型適合清理型鋼、鋼結構、銅板、建筑機械等大型焊接結構件，除掉其表面上的銹層、焊渣與氧化皮，xc內部的殘余應力，使其獲得均勻一致的金屬光澤，以便提高鋼材的涂飾質量與防腐效果。
1.Q37吊鉤式拋丸機參數：
|
項目
|
單位
|
Q376
|
Q378
|
Q3710
|
Q3720
|
Q3730
|
Q3750
|
Q3780
|
|
清理工件直徑
|
mm
|
?600
|
?800
|
?800
|
?1400
|
?1600
|
?1800
|
?2000
|
|
清理工件高度
|
mm
|
1100
|
1500
|
1850
|
2300
|
2200
|
2500
|
3000
|
|
單鉤吊重
|
kg
|
600
|
1000
|
1000
|
2000
|
3000
|
5000
|
8000
|
|
拋丸量
|
kg/min
|
120*2
|
160*2
|
250*2
|
250*3
|
250*3
|
250*4
|
250*4
|
|
清理一鉤所用時間
|
min
|
16
|
14
|
14
|
14
|
14
|
|
|
|
提升機提升量
|
t/h
|
15
|
20
|
30
|
45
|
45
|
60
|
60
|
|
分離器分離量
|
t/h
|
15
|
20
|
30
|
45
|
45
|
60
|
60
|
|
通風量
|
m3/h
|
2800
|
8300
|
9000
|
15000
|
15000
|
18000
|
18000
|
|
功率(不含除塵)
|
kw
|
22
|
30
|
36.55
|
61.27
|
64.4
|
78.4
|
81.5
|
2.吊鉤式自動拋丸機工作原理：
由拋丸機、拋丸室、吊鉤傳送器、丸料提升設備、丸塵分離器、丸料循環機構、粉塵過濾器、電控箱組成；設備傳動采用循環吊鉤旋轉式，，當設備檢測到工件進入設定拋射工位后，開啟供丸系統，開始拋丸，工件鉤吊在吊鉤上在拋丸工作室中緩慢旋轉，旋轉時把工件的各個表面都暴露在噴丸流，鋼丸通過拋丸機拋射在工件的表面進行除銹、強化工作；完成除銹、強化工作后的鋼丸落入回收斗中借助電動機驅動。
3.產品優勢：
（1）綠色環保，工作中無污染
（2）布置兩臺拋丸器，wq解決復雜工件的死角，工件處理表面均勻一致。
（3）自動化程度高，拋丸、工件進給、工件旋翻、工件循環、丸料循環、粉塵過濾均自動完成。
（4）吊鉤采用定位、定時出、進，可針對不同工件進行調節。
（5）設備設置了互鎖功能，必須按設定順序才能啟動設備，保證了設備正常運轉，不會因誤操作引起故障或事故。
（6）實用性好，不同型面工件均可處理。
（7）處理等級高，可達到 sa2.5級。
（8）設備分循環吊鉤和雙吊鉤兩個系列，多個型號，具體選型由工件大小和工作要求而訂。
