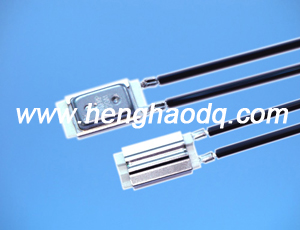

17AMH / 17AMH+PTC熱保護器工作原理
17AMH系列熱保護器是一種過溫，過流保護器。其體積小，斷開動作快，溫度達到設定規格自動切斷電路.
17AMH+PTC熱保護器，在17AMH熱保護器的基礎上內設置了PTC發熱元件，由于電器工作不正常，引起周圍溫度升高，當熱量達到保護器的斷開溫度值時，雙金屬片便迅速跳脫動作，使兩觸點斷開，切斷電路。而同時由于斷開觸點上的電壓施加至PTC發熱元件，產生足夠的熱量使雙金屬片繼續保持跳脫狀態，只有當切斷電源后，觸點才能閉合。
17AMH / 17AMH+PTC熱保護器應用范圍
廣泛應用各類小家電及鎮流器，熒光燈，電機，馬達，變壓器，過膠機，可充電電池，螺線管，家用電器，PCB板，粉碎機，攪拌機，電動工具，太陽能電器。
17AMH / 17AMH+PTC熱保護器技術參數
1. 額定電壓：AC-125V 15A; AC-250V 10A, DC-16V 20A
2. 觸點壽命： AC-125V 15A / AC-250V 10A≥10,000次; AC-125V 5A≥ 100,000 次
3. 動作范圍：50~180°C
4. 溫度公差：±2°C, ±3°C, ±5°C
5. 復位溫度：動作溫度下降10~45°C
6. 工作壽命：≥ 10000次
7. 編碼說明
17AM XXX A / B 5 A,B,C,D………..Z
(17AMH): 產品系列號
(XXX): OFF溫度標示
(A / B): A: 同方接線端子/ B: 異向接線端子
(5): OFF溫度公差
(6)(A, B, C, D………..Z): 不同規格電線編碼
8. 溫度標示對照表
|
動作溫度
|
代碼
|
動作溫度
|
代碼
|
動作溫度
|
代碼
|
動作溫度
|
代碼
|
|
55°C
|
018
|
90°C
|
025
|
125°C
|
032
|
160°C
|
039
|
|
60°C
|
019
|
95°C
|
026
|
130°C
|
033
|
165°C
|
040
|
|
65°C
|
020
|
100°C
|
027
|
135°C
|
034
|
170°C
|
041
|
|
70°C
|
021
|
105°C
|
028
|
140°C
|
035
|
175°C
|
042
|
|
75°C
|
022
|
110°C
|
029
|
145°C
|
036
|
180°C
|
043
|
|
80°C
|
023
|
115°C
|
030
|
150°C
|
037
|
|
|
|
85°C
|
024
|
120°C
|
031
|
155°C
|
038
|
|
|
