產品特點：
· 全面性的便攜式工頻電磁場分析儀
· 測量帶寬：DC至400KHz（磁場：0Hz-400kHz; 電場：5Hz-400kHz），滿足各種測量需要
· 內置IEC, EN, DIN, VDE, BGV, ICNIRP等電磁輻射計權評價標準;
· 可顯示測量的電場（V/m）、磁場（T）{jd1}值，或與內置標準相比的相對值（%）
· 可實時顯示峰值、RMS（均方根）值、X,Y,Z 分量值、及平均值,;
· 可選購示波器模式功能，提供電場或磁場隨時間的變化曲線等
· 可選購FFT頻譜分析（2048點）功能
· 具有1M 內存，可儲存測量數據，并可進行自動記錄（可設置1-999s 存儲時間間）
· 具有RS232通訊接口，標配數據處理軟件
· 具有模擬量信號輸出，可輸出磁場各分量（X,Y,Z）的模擬量電壓值
· 儀器內置一磁場探頭(10-30kHz)，并可自動辨識外接磁場或電場探頭（選購）
· 具有4種外接探頭可選
· EF400 電場探頭: 5-400kHz / 1~30 kV/m
· MF400磁場探頭: 10-400kHz / 10nT~20 mT
· MF400H磁場探頭: 10-400kHz / 100nT~200 mT
· MF05磁場探頭: 0-500Hz / 100μT~1 T（可用于測量地球磁場）
產品應用：
· 環境電磁輻射監測
· 工作場所的電磁安全監測
· 電力輸配電系統電磁輻射監測
· 軌道交通電磁輻射監測
· 相關院所及高校的EMF 研究
· 電子及家用電器研究所
· 電力、電子設備及家用電器等生產廠家
· 國防電子設備的電磁安全檢測
· EMC 電磁兼容領域
· 計量認證及產品監督檢驗單位
技術參數
|

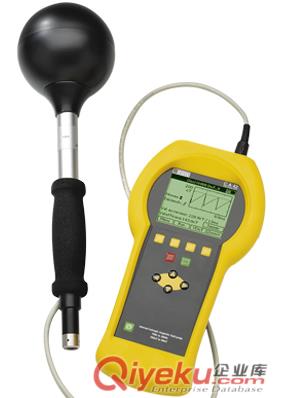

C.A 42 低頻/工頻電磁場分析儀主機
|
|
應用范圍
|
地磁場,直流設備,50Hz/60Hz 輸變電系統,配電室,發電設備,地鐵電車,家用電器,感應爐等作業和公共場所電磁環境
|
|
頻率范圍
|
電場: 5Hz-400KHz; 磁場: 10Hz-30KHz
|
|
國際標準
|
ICNIRP OCCUP; ICNIRP GNPUB;EN50366; BGV B11Exp.1;Exp.2;Exp.2H/D等六種不同國際標準;同時支持中國國家標準預設.
|
|
帶通濾波頻率
|
16.67,50,60,83.3,150,180,250,300,400,1200,2000Hz
|
|
通訊
|
RS232串口數據傳輸功能
|
|
數據存儲
|
1M內存（15150個測量值或80幅示波圖或475幅頻譜圖）
|
|
模擬信號輸出
|
三維信號(Vx,Vy,Vz)輸出 / 校準：標準的1V滿刻度電壓值(所有量程)
頻率范圍：0-30KHz
電壓輸出：磁場探頭電壓輸出功能
|
|
液晶顯示
|
160*140像素LCD顯示
|
|
操作溫度
|
-10~50℃， 相對濕度 20~80%（無凝露）
|
|
電池參數
|
5節1300 mA.h Ni-MH AA 電池
|
|
使用時間
|
≥6小時
|
|
電磁兼容標準
|
符合EN 61326-1標準
|
|
外形尺寸
|
266*144*60mm
|
|
重量
|
950克
|
|
示波器功能
（可選）
|
顯示X,Y,Z或其中{zd0}值的電磁場強度隨時間的變化曲線;示波圖自動或手動振幅刻度可以通過以下三種模式觸發:自動,一次完成,外部觸發;
時間基數:根據探頭,時間基數從2ms-400ms可調整;在“縮放功能”、 “保留”、 “斜率”測量模式下，時間基數可擴展為0.1 ms；
同步功能:可調整的觸發水平和極性；
?保留-運行?功能:雙穩態功能, “保留”實現了使用1或2個指針測定1個點的參數(nT, sor V/m, s)倍數和約數或2個指針(mT/s, μT/s, etc.)位置之間斜率；
縮放功能:在“運行”模式下縮小時間基數掃描速度.
|
|
頻譜分析功能
(可選)
|
電磁場強度RMS值和X,Y,Z分量值的頻譜分析功能;自動或手動振幅刻度,可調節的頻率帶寬和縮放功能來實現頻譜分析功能
FFT 2048點計算;1024點顯示
頻率范圍:0Hz-29KHz和0Hz-91KHz
分辨率:1,1.67,2,5,10,16.7,20,50和100Hz
?保留-運行?功能: 使用1個指針測定1個點的參數(nT, Hz or V/m, Hz, 倍數和約數)
|
|
電/磁場探頭
|
|
|
|
|
探頭
|
內部探頭
|
MF400
|
MF400H
|
MF05
|
EF 400
|
|
方向性
|
無方向性
|
無方向性
|
無方向性
|
無方向性
|
無方向性
|
|
傳感器
|
磁場
|
磁場
|
磁場
|
磁場
|
電場
|
|
線圈面積
|
|
100cm2
|
100cm2
|
|
|
|
頻率范圍
|
10Hz-30kHz
|
10Hz-400kHz
|
10Hz-400kHz
|
0Hz-500Hz
|
5Hz-400kHz
|
|
量程范圍
|
200nT-40mT
|
10nT-20mT
|
100nT-200mT
|
1uT-1000mT
|
1V/m-30kV/m
|
|
jq度
|
±5%
|
±3%
|
±3%
|
±3%
|
±5%
|
|
測量刻度
|
4 / 40 / 400μT
4 / 40mT
|
200nT / 2 / 20 / 200μT / 2 / 20mT
|
2 / 20 / 200μT /
2 / 20 /200mT
|
200μT, 10mT
及 1T
|
300V/m,
3 及 30kV/m
|
|
訂購號
|
標配
|
P01167302
|
P01167303
|
P01167304
|
P01167305
|
