積放式滾筒

一、積放式機動輥道輸送機的功能
1、電機不轉，工件在滾筒上可以實現人工推動；
2、當電機運轉時滾筒帶動工件，實現自動運行；
3、電機運轉時，外力推動，工件可以大于自動運行速度運行；
4、電機運行時，外力推動，工件可以朝著反方向運行；
5、電機運行時，外力阻擋，工件可以停止行進；
6、因滑差功能的應用，不會因工件重量超重或者底部不平整而造成電機的過電流損壞；
7、因鏈條的牽引能力遠遠大于摩擦力，所以不會出現重負荷運轉現象，因此鏈條的壽命極大提高，可長時間使用而不被拉長、磨損；
8、以上功能特點決定積放式機動輥道可以運用在廣泛的行業和功能場合。
二、常用三種積放式機動輥道輸送機的工作原理
1、單件工件重量在40公斤以下的輕型積放輥道（實例參考網站中富士通內機裝配線、希捷入庫輸送線等等） 鏈輪坨與滾筒筒壁之間隔著一層相對固定間隙的摩擦片（銅片、鑄件、塑料片等），依靠產品重量將滾筒與鏈輪支撐坨壓緊產生摩擦力，進而實現動力傳遞；在輕負載情況下，與可以實現滾筒與鏈輪坨間的滑差運行；
2、單件工件重量在40~200公斤之間的中型積放機動輥道（實例參考網站中美能特自動打包、富士通空調裝配線等）鏈輪坨與滾筒筒壁之間隔著一層摩擦片，該摩擦片通過外置一套彈簧將鏈輪坨與滾筒筒壁壓緊，彈簧壓緊的程度就決定了摩擦力的大小，所以該種結構摩擦力可調，只要作用在木箱上外力客服了該摩擦力，就可以實現鏈輪坨與滾筒筒壁之間運轉速度的差異，甚至滾筒出現不運轉功能 3、單件工件重量在200~1200公斤之間的重型積放滾輪（實例參考網站中愛立許德昌雙層線、PERKINS天津裝配線等） 重型積放滾輪式機動輥道外形與普通積放輥道不同，是通過一根承載主軸，軸上布置2個承載滾輪與工件底部接觸，實現輸送。主軸通過兩端軸承座支撐，鏈輪與主軸固定連接。滾輪與主軸之間有一摩擦隔套，根據載重量和使用情況，摩擦隔套有銅圈、生鐵套、自潤滑套等結構，因不受滾筒外徑影響而可以根據載重量設計足夠強度的摩擦隔套尺寸； 根據設計的摩擦阻力和承載要求，來設計滾輪外徑和寬度，滾輪直徑另外也決定著實現滑差運行的外給力度，因此需要仔細考量設計參數和一定的經驗；
三、積放輥道輸送機的優缺點
1、常用的無調整輕型積放輥道輸送機造價低、但隨著工件運行的速度、重量的增加，其磨損越快，且不能調整；
2、普通彈簧壓緊式積放輥道輸送機因為有彈簧壓緊功能，所以可以通過螺母松緊調整彈簧壓緊力，進而調整摩擦片與輥筒壁的摩擦力，在使用一段時間后，摩擦力因摩擦片磨損而下降后可以通過螺母再次調整摩擦力；每次調整摩擦力的工作，因拆卸和組裝調試而變得麻煩，摩擦片的耐用度和摩擦力的調整適當度決定輥道的使用壽命；
3、重型滾輪式摩擦機動輥道，因不受滾輪外徑束縛而可以根據載重量設計足夠強度的摩擦隔套尺寸

動力滾筒|不銹鋼滾筒

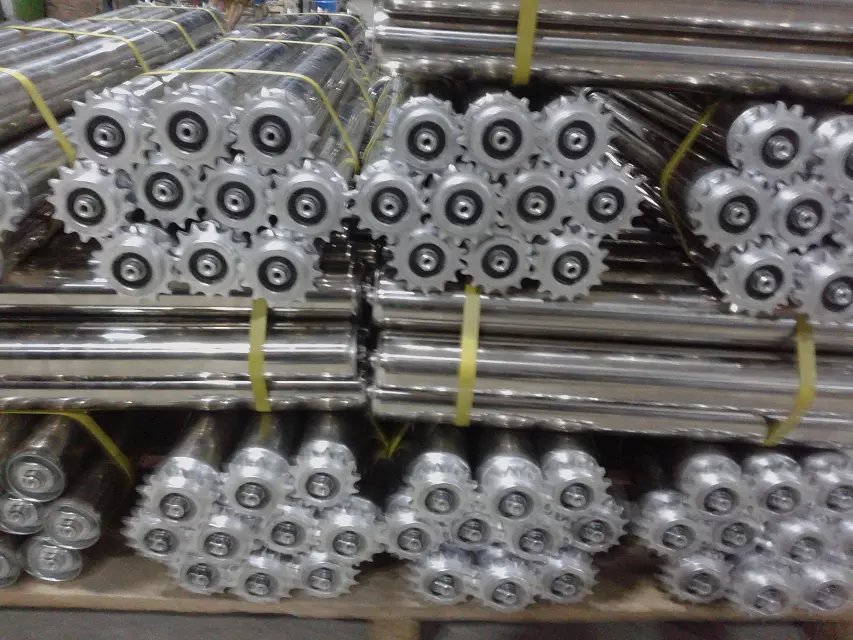

動力滾筒一種是鏈條帶動齒輪比較常用






還有就是滾筒一側有兩個凹槽套帶傳送，優點：干凈、無清掃，缺點不適合長距離重工件輸送







	結構：采用鋼制鏈輪、精密軸承 特點：負荷大、噪音低、經久耐用，轉動靈活 　用途：適合鏈傳動輥筒輸送機　適用場所：適合工廠，倉庫，物流中心的室內



	動力滾筒線參數



	　　1、滾筒材質：鍍鋅、鍍鋁、不銹鋼、pvc材料等。



	　　2、滾筒形式：雙鏈輪錐型滾筒；O型槽滾筒、普通錐型滾筒。



	　　3、滾筒長度：一般為500~1200mm；可根據用戶需求定制。



	　　4、線體支架：不銹鋼、鋁型材、碳鋼噴塑等。



	　　5、輸送速度：一般為10~30M/min；可根據用戶需求采用變頻調速連續運行。



	　　6、非標的動力滾筒線根據具體的要求進行定制。



	動力滾筒線應用范圍



	　　動力滾筒線廣泛應用于各行各業的成本包裝輸送，以及周轉輸送。



	動力滾筒線維護



	　　（一）、一級維護保養



	　　日常維護保養主要由崗位工完成，每天進行。



	　　1. 每天上班生產前檢查有無物料、工具、雜物堆放在輸送線上，會否影響正常運行；



	　　2. 每天下班前停機后，對輸送機各工作區qc因當天工作時留下的各種廢渣。



	　　（二）、二級維護保養



	　　二級維護保養應由專人（專班）定期進行,一般一至二個月進行一次。



	　　1.檢查滾筒是否有彎曲凹陷；



	　　2.檢查滾筒安裝軌道是否有彎曲變形，軌道、支架等構件連接螺絲是否松動，給予調整；



	3.檢查滾筒轉動是否靈活，有無明顯異常噪聲。



	結構：采用特制鋼制軸承座、精密軸承、筒體開Ｃ槽　特點：傳動效率高、超靜音、安全、防靜電 用途：適合圓帶傳動積放式輥筒輸送機　適用場所：適合工廠、倉庫、物流中心的室內 傳動元件：直徑5mm高耐磨特種圓帶
