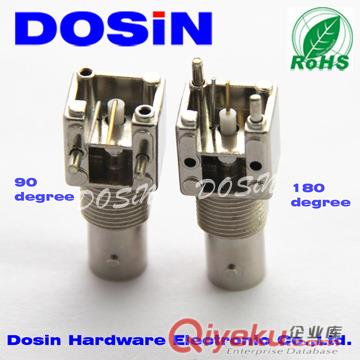

BNC

BNC接頭，是一種用于同軸電纜的連接器，全稱是Bayonet Nut Connector，又稱為British Naval Connector（英國海軍連接器，可能是英國海軍最早使用這種接頭）或Bayonet Neill Conselman（Neill Conselman刺刀，這種接頭是一個名叫Neill Conselman的人發明的）。  首先，我們要知道，BNC通常分為兩種：一種是50歐姆的，還有一種是75歐姆的。 一般情況下：通信接收（小信號）往往用75歐姆的；通信發射（大功率）則用50歐姆的。 監控系統視頻信號屬前者，所以用的是75歐姆阻抗。 同樣規格下（如都是-7或-5或-3的）芯線的絕緣層直徑一樣，但是中心的導體直徑卻不一樣：50歐姆的直徑要比75歐姆的粗！    對于插座而言：50歐姆的中心導體的孔徑要大于75歐姆的，也就是75歐姆的孔較小。   對于插頭而言：50歐姆的中心導體的直徑要大于75歐姆的，也就是75歐姆的芯較細。   所以如果插頭與插座的阻抗不配套，除了插入損耗增大以外，還會引起接觸不良（例如50歐姆的座卻配75姆的插頭），或者反之引起插入太緊（例如75歐姆的座去用50歐姆的插頭）。    正因為大多數不是專業搞監控的，所以壓根兒就不知道這個問題，甚至不少廠家和商家也不加以區分，亂用一氣，會出現接觸不良、容易損壞的情況。

主要技術特性 TECHNICAL CHARACTERISTICS   溫度范圍 Temp.range -65～+165°C (PE Cable -40～+85°C)  振 動 Vibration MIL-STD-202, Method 213   特性阻抗 Impedance 50Ω, 75Ω     頻率范圍 Frequency Range DC～4GHz     工作電壓 Working Voltage 500V max (有效值)    耐 壓 Withstand Voltage 1500V rms (海平面最小值)   接觸電阻 Contact resistance      內導體之間 Center Contact ≤ 1.5 mΩ     外導體之間 Outer Contact ≤ 1 mΩ     絕緣電阻 Insulation resistance ≥ 5000 MΩ    電壓駐波比 VSWR 直式 Straight ≤ 1.22     彎式 Right angle ≤ 1.30     耐用性 Durability(mating) ≥500次（cycles）

Hai 殼體 shell 黃銅 brass 鍍亮鎳 nickel plated  插針 contact pin 黃銅 brass 鍍硬金或銀 gold or silver plated 插孔 socket 鈹青銅 beryllium 鍍硬金或銀 gold or silver plated

彈性接觸件elastic contact 鈹青銅 beryllium 鍍硬金或銀 gold or silver plated

絕緣體 insulator 聚四氟乙烯 PTFE     壓接套 crimping suite 銅合金 copper alloy 鍍鎳或鍍金 nickel plated  o型密封件o-ring sealing 硅橡膠 6146 silastic
