在裝配伺服油缸位移傳感器時還要注意，如果液壓油缸是采用鐵磁材料制作的，那么在安裝滑動磁鐵環時要在滑動磁環下部墊上非磁性材料制作的隔磁墊圈，而且所有固定滑動磁環的螺絲，都必須使用非磁性材料制作的。另外，在使用中要注意磁致伸縮位移傳感器傳感器的有效工作區域，要把需要實際測量的范圍，置于傳感器的有效測量區域內。由于結構上的原因，位移傳感器在兩端存在一定的測量盲區。具體請參閱圖上的顯示。根據資料說明17型位移傳感器的死區，即測量桿前部端頭的部位，對于測量范圍5米之內的為63.5mm;測量范圍5米到7.6米的為66mm。
Germanjet技術部門 生產的非接觸式直線位移傳感器 (18系列)
與傳統的電阻尺相比具有更大的耐久性和可靠性。新款19P系列用磁致伸縮技術，沒有運動部件，因此沒有磨損問題，使用中也不會產生線性電阻尺通常會遇到的各種問題。19P位移傳感器為自動化工廠和過程控制設備提供準確的連續位置反饋，其主要的應用包括塑料注塑成型和擠出成型設備、輪胎與橡膠、壓鑄、絲網張緊、物料搬運、水力發電及液壓/氣壓缸動作等行業。這一位移傳感器提供現場可編程的零點和量程設置，以及可通過模擬輸出的診斷反饋。其精度達到行程的
±0.01%，可重復性為0.001%。該傳感器具有堅固的 IP67
級鋁制外殼，耐沖擊，并能夠在潮濕、骯臟和極端溫度環境下可靠運行。此款直線位移傳感器包括所有電子元器件，總高度不到 2.54 厘米(1 英寸)。可提供的行程長度從
100 毫米到 10000 毫米(1 英寸到 395英寸)，模擬輸出信號為 0-10 VDC 或 4-20mA。標準的
5針電源線便于安裝。可選的滑動磁塊可承受一定程度的對中偏移。
INTRODUCTION:
Absopos Technology 磁懸浮科技
磁致伸縮(Absopos)的運作原理是通過分析兩個磁場相互感應的反饋信號而達致。
{dy}磁場是利用一個{yj}磁鐵在傳感器外殼上運行。第二磁場是由脈沖產生器產生。當兩個磁場互相感應，一個{jd1}值的位置信號便會以超聲波速度反饋。精密電路系統便會對超聲波的波形進行分析，繼而輸出一個jq和高分辨率的位置信號，讓機臺可以實時進入生產狀態。
磁懸浮傳感器的優勢
FOR EXTREMELY ACCURATE,LOW-NOISE,AND WEAR-FREE ABSOLUTE FEEDBACK
l 伺服油缸位移傳感器采用非接觸式超聲波測量技術。能提供{zj0}的線性和{jd1}值的位置測量。
l 鋁成型外殼能配合兩種形式的{yj}磁鐵滑塊進行非接觸式測量。
l 直接取替電阻式電位器，而無須機械修改。
l 開放式導軌型外殼設計能減少因安裝失誤而損壞傳感器。
標準規格
測量數據 直線位移
供應電源 +24Vdc (20.4 - 28.8Vdc)
輸入保護 極性保護至-30Vdc, 過壓保護至36Vdc
用電量 50-140mA (按量程而定)
絕緣強度 500Vdc (DC地端對機器接地端)
輸出 0-10Vdc, 10-0Vdc雙輸出, {zd1}負載電阻5kΩ
分辨率 無限 (取決於控制器A/D與電源紋波)
重復精度 滿量程的 < ±0.005%
非線性度 滿量程的 < ±0.01% ({zd0} ±90μm)
工作溫度 -40至85℃
防護級數 IP65(當正確連接上插頭時)
振盪指標 10-2000Hz / IEC標準68-2-6
沖擊指標 100g (單一沖擊) / IEC標準68-2-27 (耐久性)
更新時間 0.5ms 1200mm以內 / 1.0ms2400mm以內/ 2.0ms 4800mm以內
抗壓強度 安裝在液汽缸內時為600bar
固定方式 螺紋 M20 X 2.0
外殼材料 鋁，經陽極化處理/外保護管為, 法蘭盤為304不銹鋼精密鑄造

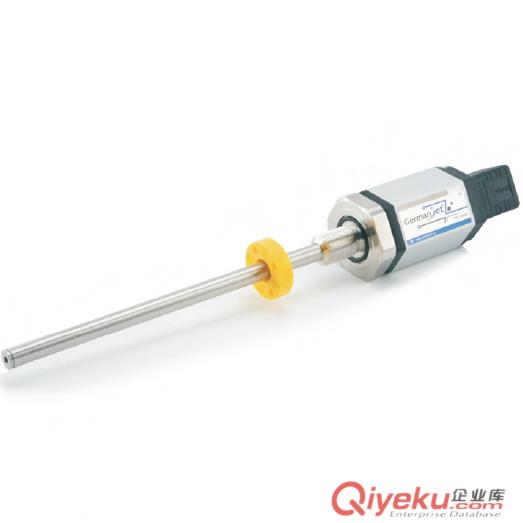

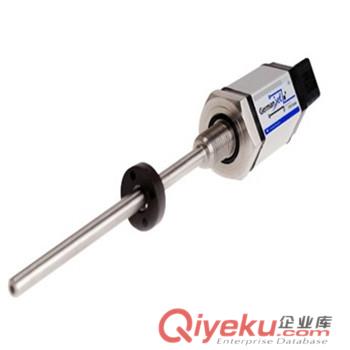

17系列伺服油缸位移傳感器是專為液壓缸而設計。耐壓外管與六角法蘭為{bfb}不銹鋼，可以直接安裝進液壓缸里。電子部分與耐壓外管為模塊組裝設計，即兩者可wq分離。在特殊情況下，只需撥出電子部份進行校準，而耐壓外管無需與液壓缸分離。此設計減少重置液壓缸時間，大大提高生產效率。
電子部份為IP65等級，使電子模塊受到{zj0}的抗震，防塵和防潮保護。輸出連接為業界常用的油制插頭(DIN
43650)，既方便又容易接線。除了適合液壓系統外，也同樣適合機械外置安裝。在無需定期維護情況下，提供{jd1}和準確的重復輸出。
17系列磁致伸縮位移傳感器(磁鐵安裝指引)
1700系列磁致伸縮位移傳感器(液壓缸安裝圖例)
17系列磁致伸縮位移傳感器(外殼尺寸)
為保證所有產品都符合常規質量標準，同時滿足客戶要求，它的所有生產元件都必須經過嚴格檢驗。在Germanjet，每個產品生產過程都自始至終處于高標準規范化管理之下。擁有各種測試設備及實驗室場所來滿足各種測試要求，以保證并伴隨產品從研發到量產的整個過程。
{bfb}的伺服油缸位移傳感器經過全面的檢測以確保優異的工作性能。做到的測試包括：針對環境溫度和濕度變化的耐氣候測試、耐溫測試、機械強度測試、防震顫防沖擊測試以及壽命長短測試等。各種測試都依照當前的、現有執行中的行業標準進行。根據行業經驗，它對新研發的非標產品采用獨有的測試過程
Germanjet成功來自對位移傳感器技術更jq、更可靠的不懈追求。我們樂于尋求解決方案，及時開發新材料，不斷改善生產工藝;更重要的是，我們堅持客戶至上的原則，努力為客戶提供正確的建議和{dj0}服務，日復一日，以不斷優化我們的產品。不斷的投資用于磁致伸縮位移傳感器研發，我們使用環保的生產方法和工具，使所有的業務流程、戰略符合環境、社會和行業技術要求。這是我們的企業理念，也是我們能夠達到{jd0}技術，迎接更高挑戰的先決條件。
