CW1智能型{wn}式斷路器(以下簡稱斷路器),該斷路器適用于交流50Hz,額定電壓400V、690V，額定電流6300A及以下的配電網絡中,用來分配電能和保護線路,防止電源設備遭受過載、欠電壓、短路、單相接地等故障的危害。斷路器具有智能化保護功能，選擇性保護范圍廣而jq，能提高供電可靠性

交流額定電流630A～6300A； 短路分斷能力80kA～100kA（有效值）；
 具有3級和4級； 抽屜式和固定式；
 具有隔離功能；　　　　　　　　　　　　分斷能力高，零飛弧；
 多種智能控制器，提供不同功能； 可上進線或下進線；
 執行IEC60947-2、GB14048.2-2001標準； 獲國家強制性產品“3C”標志。

正常工作條件和安裝條件

 周圍空氣溫度為-5℃～+40℃，且24h的平均值不超過+35℃（特殊定貨的除外）；
 安裝地點的海拔不超過2000m；
 安裝地點的空氣相對濕度在{zg}溫度為+40℃時不超過50%；在較低溫度下可以有較高的相對濕度，最濕月的月平均{zd1}溫度不超過+25℃，該月的平均{zd0}相對濕度不超過90%，并考慮因溫度變化發生在產品表面上的凝露；
 污染等級為3級；
 斷路器主電路及欠電壓脫扣器線圈、電源變壓器初級線圈的安裝類別為IV，其余輔助電路、控制電路安裝類別為Ⅲ；
 斷路器應按本說明書安裝要求安裝。斷路器的垂直傾斜度不超過5°；
 斷路器安裝在柜體小室內，且加裝門框，防護等級達IP40；加裝門框及密封透明罩，防護等級達IP54。


結構與功能

 基本功能
 過載長延時、短路短延時、短路瞬時、單相接地保護功能；
 顯示功能：整定電流、動作電流顯示；
 自檢功能：過熱保護、微機自診斷；
 故障記憶：故障電流時間值、相序記憶；
 試驗功能；
 可選功能
 負載；
 功能表功能；
 斷線診斷功能；
 MCR接通分斷及越限跳閘功能；
 RS485串行通訊接口；
 諧波影響系數顯示功能。


結構簡介

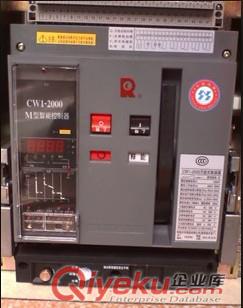

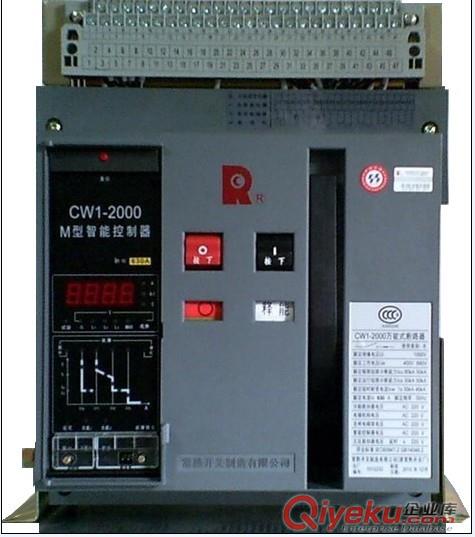

 斷路器具有結構緊湊、體積小等特點。斷路器主體由絕緣殼體、觸頭系統、智能脫扣器，操作機構、電動貯能機構等部件構成。固定式斷路器由主體加安裝板組成；抽屜式斷路器由主體加抽屜座組成，抽屜座內的導軌能帶動斷路器主體拉進拉出，其有三個工作位置：“連接”、“試驗”、“分離”，位置變化通過手柄搖動來實現。三個位置的指示通過抽屜下端底座上的白色指針顯示。

產品簡介

 CW1-2000/3P/630A、CW1-2000/3P/800A
 CW1-2000/3P/1000A、CW1-2000/3P/1250A
 CW1-2000/3P/1600A、CW1-2000/3P/2000A
 DW45-2000/3P/630A、DW45-2000/3P/800A
 DW45-2000/3P/1000A、DW45-2000/3P/1250A
 DW45-2000/3P/1600A、DW45-2000/3P/2000A
 CW1-3200/3P/2000A、CW1-3200/3P/2500A
 CW1-3200/3P/2900A、CW1-3200/3P/3200A
 DW45-3200/3P/2000A、DW45-3200/3P/2500A
 DW45-3200/3P/2900A、DW45-3200/3P/3200A
 CW1-3200/4P/2000A、CW1-3200/4P/2500A
 CW1-3200/4P/2900A、CW1-3200/4P/3200A
 DW45-3200/4P/2000A、DW45-3200/4P/2500A
 DW45-3200/4P/2900A、DW45-3200/4P/3200A
 CW1-2000/4P/630A、CW1-2000/4P/800A
 CW1-2000/4P/1000A
 CW1-2000/4P/1250A
 CW1-2000/4P/1600A
 CW1-2000/4P/2000A
 DW45-2000/4P/630A
 DW45-2000/4P/800A
 DW45-2000/4P/1000A
 DW45-2000/4P/1250A
 DW45-2000/4P/1600A
 DW45-2000/4P/2000A
 CW1-4000/3P/3600A
 CW1-4000/3P/4000A
 DW45-4000/3P/3600A
 DW45-4000/3P/4000A
 CW1-4000/4P/3600A
 CW1-4000/4P/4000A
 DW45-4000/4P/3600A
 DW45-4000/4P/4000A
 CW1-6300/3P/5000A
