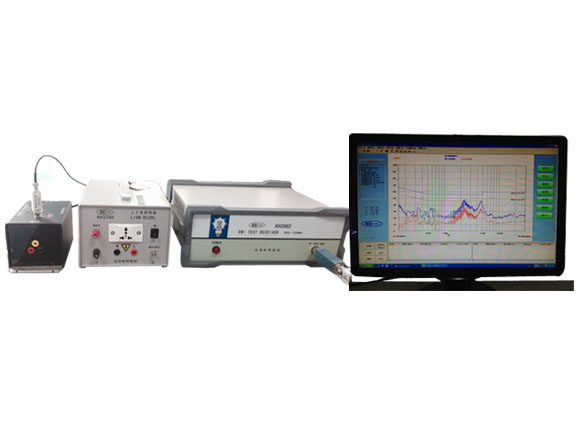

KH3962型測試接收機

KH3932型EMl測試接收機是全自動的測試接收機，是進行EMl測試的主要工具。KH3932型接收機頻率范圍從9kHz～300MHz，配備上功率吸收鉗可wq滿足電源線騷擾功率測試，而配置上人工電源網絡后就可以進行電源端子騷擾電壓測試，該機具有測試速度快、可操縱性強，性能穩定，測試數據處理方便等優點。KH3932型接收機率先在國內使甩并行接口與計算機進行數據交換，使其傳輸速度快，誤碼率低。與計算機連接進行測試，使用操作人員所熟悉的操作環境，從而提高工作效率。配備的操作軟件保存有多種外部設備的資料，支持即插即甩多種外部測試設備。其軾硬件是藕公司自行開發。垃機使用了全封同式結鞫，機精采用導電性很強的材料，屏蔽效果極好，由于采甩了新技術和新工藝，從根本上解決了自身干抗的問題。其測量結果為國際通用報告格式可保存計算帆內硬盤或通過網絡傳送，直接打印輸出，使用USB存儲設備保存。報告內容豐富可根據用戶需要直接打印無需額外編輯。    該測量接收機wq符合國家標準GB，『61131-1995和國際標準CISPRl6—1的

一．             技術指標

1．  檢測頻率范圍：9KHz—300MHz

2．  頻率穩定度：  1X10-6

3．  頻率分辨率：(9kHz ～ 150kHz)：30Hz；(150kHz ～ 30MHz)：1kHz

                               (30MHz ～ 300MHz) ：10kHz

4．  測試誤差：    ±2dB

5．  脈沖相應特性：符合國標GB/T6113.1-1995

6．  檢波時間常數：符合國標GB/T6113.1-1995

二．             性能要求

1．  掃描方式：可設定掃描范圍、步長、電平門限

2．  操作方式：全自動或手動

3．  控制方式：外部計算機控制

4．  接口：    PARALLEL PORT

產品詳細介紹：

KH3760型人工電源網

人工電源網絡（也稱電源阻抗穩定網絡）應能在射頻范圍內向被測設備提供一個穩定的阻抗，并將被測設備與電網上的高頻干擾隔離開，然后將干擾電壓耦合到接受機上。

人工電源網絡對每根電源線提供三個端口，分別為供電電源輸入端、到被測設備的電源輸出端和連接測量設備的干擾輸出端。

主要技術指標：

1，          頻率范圍：9kHz~30MHz；

2，          阻抗精度：±20%；

3，          {zd0}電流：10A；

4，          交流頻率：50Hz；

5，          干擾輸出端為BNC插座；

6，          體積：200×300×140mm；

7，          重量：約5Kg。

使用步驟：

1，          把人工電源網絡、測試接收機的地線連接起來，接地；

2，          把人工電源網絡和電網連接起來；

3，          接上被測設備；

4，          連接上人工電源網絡和測試接收機。

產品詳細介紹：

主要技術指標：

1，          頻率范圍：30MHz~330MHz；

2，          阻抗：150Ω；

3，          體積：170×125×125mm；

4，          重量：約1.5Kg。

產品詳細介紹：

KH43101型脈沖限幅器

KH43101型脈沖限幅器是為了保護頻譜儀或接收機的輸入端免受大幅度瞬態沖擊干擾的損壞，當連接人工電源網絡測試時，插拔220V交流電源，極易燒毀接收機輸入混頻器，限幅器大幅度衰減220V的50HZ及其諧波，以保護接收機或頻譜分析儀。

工作特性

 1，頻率范圍    9KHZ~30MHZ

 2，帶內損耗    10dB+-1db

 3，電壓駐波比  <1.25

 4，允許功率    <1 W

 5，輸入阻抗    50Ω(N型)

 6，體積       25X25X110  mm³

 7，重量       約500g
