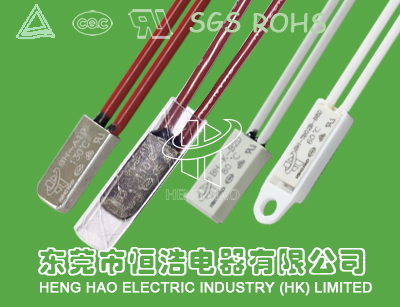

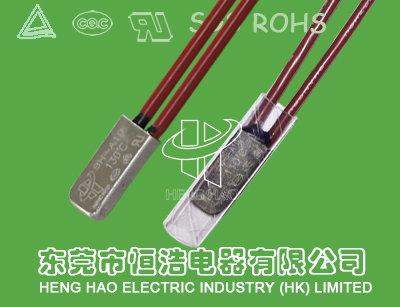

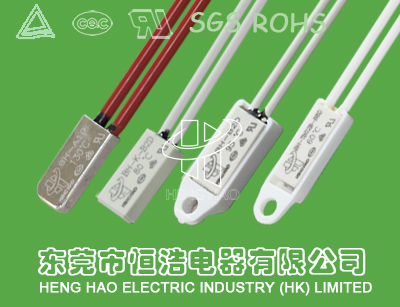

BH系列微型http://.工作原理BH
系列熱保護器是一種溫度自動回復裝置。當電流通過有阻抗的雙金屬元件，無需任何輔助機構，緊靠雙金屬片自身感溫和電流效應，使雙金屬片發生狀態中快速變化，從而斷開電路或接通電路。達到過流過熱雙重保護功能，解決了電流突然增大時，溫度感應滯后的問題。
BH系列微型熱保護器應用范圍
廣泛應用于各類馬達電機，照明燈具，逆變電焊機，開關電源，電熱器具，充電電池組，變壓器，整流器，便攜式電動工具，水泵，交流馬達等。
BH系列微型熱保護器技術參數
(1)觸點形式：常開、常閉
(2)觸點容量：
BH-B2D
& BH-A1D：12A/DC12V；10A/DC24V；8A/AC125V；5A/AC250V
BH-TB02B-B8D：4A/DC12V；3A/DC24V；3A/AC125V；2A/AC250V
(3)BH-B2D
& BH-A1D接觸電阻≤50mΩ;BH-TB02B-B8D接觸電阻≤30mΩ
(4)絕緣電阻 ≥100mΩ
(5)溫度范圍：35~155度
(6)外殼：鐵殼；塑殼
(7)壽命：≥10,000 次
(8)尺寸
|
產品型號
|
長(mm)
|
寬(mm)
|
高(mm)
|
電氣額定值
|
導線(mm)
|
|
BH-B2D
|
15±0.3
|
7.3±0.2
|
3.8±0.1
|
12A/DC12V;10A/DC24V；8A/AC125V；5A/AC250V
|
3266-AWG#24,3135-AWG#24，或帶鎳片，引線長度L1=L2=70mm,或根據客人的要求定制。
|
|
BH-A1D
|
15±0.3
|
6.6±0.2
|
3.2±0.1
|
|
BH-TB02B-B8D
|
13.5
|
5.4
|
2.4
|
4A/DC12V；3A/DC24V；3A/AC125V；2A/AC250V
|
(9) 動作溫度及復位溫度對照表
|
代碼
|
動作溫度
|
復位溫度
|
代碼
|
動作溫度
|
復位溫度
|
|
030
|
30±3℃
|
≥20℃
|
095
|
95±5℃
|
70±15℃
|
|
035
|
35±3.5℃
|
≥25℃
|
100
|
100±5℃
|
70±15℃
|
|
040
|
40±4℃
|
≥30℃
|
105
|
105±5℃
|
75±15℃
|
|
045
|
45±4.5℃
|
≥33℃
|
110
|
110±5℃
|
75±15℃
|
|
050
|
50±5℃
|
≥35℃
|
115
|
115±5℃
|
80±15℃
|
|
055
|
55±5℃
|
42±6℃
|
120
|
120±5℃
|
85±15℃
|
|
060
|
60±5℃
|
45±8℃
|
125
|
125±5℃
|
85±15℃
|
|
065
|
65±5℃
|
48±10℃
|
130
|
130±5℃
|
90±15℃
|
|
070
|
70±5℃
|
50±12℃
|
135
|
135±5℃
|
95±15℃
|
|
075
|
75±5℃
|
53±14℃
|
140
|
140±5℃
|
100±15℃
|
|
080
|
80±5℃
|
55±15℃
|
145
|
145±5℃
|
100±15℃
|
|
085
|
85±5℃
|
60±15℃
|
150
|
150±5℃
|
105±15℃
|
|
090
|
90±5℃
|
65±15℃
|
155
|
155±5℃
|
110±15℃
|
BH系列微型熱保護器競爭優勢
1. 體積小，便于安裝
2. 低內阻≤30mΩ
3. 速動型雙金屬片，反應靈敏速度快
4. 壽命高達10000次以上
5. 防真空浸漆工藝泄漏
6. 電流溫度雙重保護
7. 可替代SENSATA 4MM / 6MM, PEPI,
ISUZU IP405 / 505等進口產品
