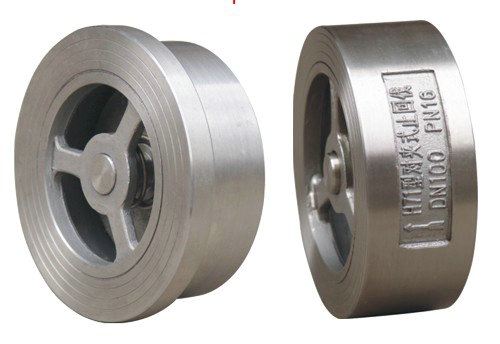

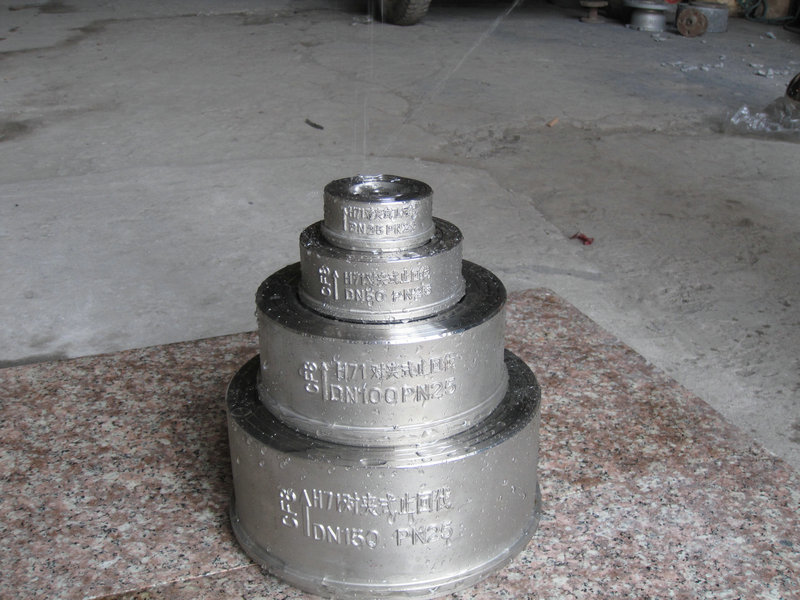

對夾式止回閥也叫單瓣旋啟式對夾連接止回閥，在管路上作阻止介質逆流的裝置，它們都是超薄形止回閥。
H71X、H71H型對夾止回閥具有結構簡單，外形美觀，重量輕，安裝方便等優特點。對夾止回閥主要適用于給水系統，石油、化工、冶金等工業部門，對有安裝空間限制的場所最為適用。
對夾式止回閥主要技術參數:
|
公稱通徑
|
DN(mm)
|
50~1200
|
|
|
|
|
公稱壓力
|
PN(MPa)
|
1.0
|
1.6
|
2.5
|
4.0
|
|
試驗壓力Ps(MPa)
|
強度試驗
|
1.5
|
2.4
|
3.75
|
6.0
|
|
密封試驗
|
1.1
|
1.76
|
2.75
|
4.4
|
|
|
適用介質
|
水、蒸汽、油品、污水、酸堿類
|
|
|
|
|
|
適用溫度
|
橡膠密封面（X）-20℃~120℃
合金鋼密封面（H）主體碳鋼-29℃~425℃
不銹鋼主體用于酸類介質-29℃~200℃
|
|
|
|
|
對夾式止回閥應用范圍：
對夾升降式止回閥適用于公稱壓力PN10～PN420、Class150～Class2500；公稱通徑DN15～DN1200、NPS1/2～48；工作溫度-196℃～540℃的各種管路上，用于防止介質倒流。通過選用不同的材質，對夾式止回閥可適用于石化、冶金、電力、輕工、食品等行業。
對夾止回閥結構特點：
1. 結構長度短，其結構長度只有傳統法蘭止回閥的1/4～1/8；
2. 體積小、重量輕，其重量只有傳統法蘭止回閥的1/4～1/20；
3. 閥瓣關閉快速，水錘壓力小；
4. 水平管道或垂直管道均可使用，安裝方便；
5. 對夾升降式止回閥流道通暢、流體阻力小；
6. 動作靈敏、密封性能好；
7. 閥瓣行程短、關閥沖擊力小；
8. 整體結構、簡單緊湊、造型美觀；
9. 使用壽命長、可靠性高。
