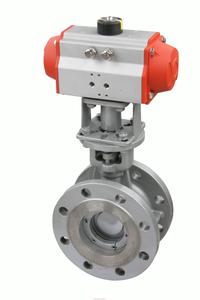

氣動對夾蝶閥采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，輸出扭矩大，有雙作用式和單作用式。可用于現場要求空間比較窄、管道距離較短的場合。廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上，是調節流量和截斷流體的{zj0}裝置。
氣動對夾蝶閥優點：
1、齒輪式雙活塞，輸出力矩大，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步精度。
氣動對夾蝶閥附件的選項:
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
氣動對夾蝶閥主要尺寸及執行器：
|
公稱通徑DN(mm)
|
尺寸(mm)
|
執行器型號
|
|
L
|
D1
|
H
|
Z-Φd
|
|
50
|
43
|
125
|
82
|
4-18
|
GT63/GT83K
|
|
65
|
46
|
145
|
95
|
8-18
|
GT83/GT83K
|
|
80
|
49
|
160
|
108
|
8-18
|
GT83/GT110K
|
|
100
|
56
|
190
|
125
|
8-23
|
GT110/GT127K
|
|
125
|
64
|
220
|
138
|
8-25
|
GT127/GT160K
|
|
150
|
70
|
250
|
198
|
8-25
|
GT127/GT160K
|
|
200
|
71
|
310
|
236
|
12-25
|
GT160/GT190K
|
|
250
|
76
|
370
|
276
|
12-30
|
GT190/GT210K
|
|
300
|
83
|
430
|
308
|
16-30
|
GT210/BAW17S
|
|
350
|
92
|
490
|
340
|
16-34
|
BAW17/BAW20S
|
|
400
|
102
|
550
|
374
|
16-34
|
BAW17/BAW20S
|
|
450
|
114
|
600
|
384
|
20-34
|
BAW17/BAW20S
|
|
500
|
127
|
660
|
448
|
20-41
|
BAW17/BAW20S
|
|
600
|
154
|
770
|
490
|
20-41
|
BAW20/BAW28S
|
|
700
|
165
|
875
|
542
|
24-48
|
BAW28/BAW28S
|
|
800
|
190
|
990
|
607
|
24-48
|
BAW28/BAW35S
|
|
900
|
203
|
1090
|
665
|
28-54
|
BAW28/BAW35S
|
|
1000
|
216
|
1210
|
731
|
28-58
|
BAW35/BAW40S
|
|
1200
|
254
|
1420
|
842
|
32-58
|
BAW35/BAW40S
|
