http://.結構特點和用處：

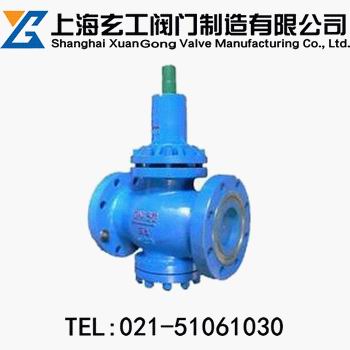

煤礦減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力、利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。 煤礦減壓閥主要用于煤礦水管路，起減壓穩壓作用。
煤礦專用減壓閥使用方法：
減壓閥出廠時，調節彈簧處于未壓縮狀態，此時主閥瓣和付閥瓣處于關閉狀態,使用時按順時針方向轉動調節螺釘，壓縮調節彈簧,使膜片下移頂開付閥瓣，介質由a孔進入活塞上方，活塞在介質壓力的作用下，向下移動推動主閥瓣離開主閥座，使介質流向閥后，同時由c孔進入膜片下方，當閥后壓力超過調定壓力時，推動膜片上移壓縮調節彈簧，付閥瓣隨之向關閉方向移動，使流入活塞上方的介質減小，壓力也隨之下降,此時主閥瓣在主閥瓣彈簧力的推動下上移，使主閥瓣與主閥座的間隙減小，介質流量隨之減少，使閥后壓力隨之下降到新的平衡，反之當閥后壓力低于調定壓力時，主閥瓣和主閥座間隙增大，介質流量隨之增加，使閥后壓力隨之增高達到新的平衡。
煤礦專用減壓閥維護與檢修：
1、減壓閥應存放在干燥的室內，通路兩端必須用盲板堵塞，不準堆置存放。
2、長期存放的減壓閥應定期檢查，清洗污垢，在各運動部位及加工面上應涂以防銹劑，防止生銹。
煤礦專用減壓閥故障與xc方法:
|
故障現象
|
產生原因
|
xc方法
|
|
煤礦減壓閥減壓閥不減壓或減壓失靈及直通
|
1、主閥或付閥密封面有污物
|
1、將污物qc干將
|
|
2、主閥或付閥密封面損壞
|
2、密封付研磨修復或更換
|
|
3、主、付閥瓣彈簧疲勞或折斷
|
3、更換新彈簧
|
|
4、反饋通道3孔被堵塞
|
4、qc通道中的污物
|
|
5、膜片疲勞或損壞
|
5、更換膜片
|
|
6、活塞汽缸磨損或腐蝕
|
6、加工修正或更換活塞環
|
|
7、活塞環槽與活塞環卡住
|
7、拆下活塞清洗
|
|
8、閥體腔內充滿冷凝液
|
8、松開螺塞排出冷凝液
|
|
不通汽
|
1、清洗過程中閥蓋裝錯位
|
1、拆下閥蓋定位后裝好
|
|
2、上墊片移位堵住進出孔
|
2、使墊片孔對準進出孔
|
|
3、進入付閥通道孔堵塞
|
3、拆下閥蓋qc通道污物
|
煤礦專用減壓閥主要外形尺寸：
|
公稱通徑DN
|
外形尺寸
|
|
L
|
H
|
Hl
|
|
15
|
160
|
265
|
100
|
|
20
|
160
|
265
|
100
|
|
25
|
180
|
285
|
110
|
|
32
|
200
|
285
|
110
|
|
40
|
220
|
320
|
120
|
|
50
|
250
|
320
|
120
|
|
65
|
280
|
335
|
140
|
|
80
|
310
|
425
|
165
|
|
100
|
350
|
445
|
185
|
|
125
|
400
|
590
|
225
|
|
150
|
450
|
625
|
260
|
|
200
|
500
|
680
|
280
|
|
250
|
650
|
855
|
335
|
|
300
|
800
|
935
|
385
|
|
350
|
850
|
1015
|
430
|
|
400
|
900
|
1095
|
455
|
|
450
|
900
|
1165
|
500
|
|
500
|
950
|
1205
|
525
|
