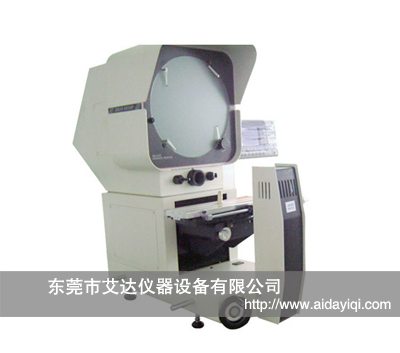

XY-600型大屏幕臥式測量投影儀，是一種光、機、電、計算機一體化的精密{gx}光學計量儀器，投影儀被廣泛的應用于機械、儀表、電子、輕工等行業，院校、研究所以及計量檢定部門的計量室、試驗室和生產車間。本儀器能{gx}率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等各種工具、刀具和零件、以及端子、鐘表、金剛石等。
詳細介紹：
|
|
|
【產品名稱】：大屏幕臥室投影儀 XY-600
|
|
【產品規格】：600mm 大投影屏投影測量儀，大尺寸測量投影儀，大型工業投影儀
|
|
|
|
|
1、儀器用途
XY-600型大屏幕臥式測量投影儀，是一種光、機、電、計算機一體化的精密{gx}光學計量儀器，投影儀被廣泛的應用于機械、儀表、電子、輕工等行業，院校、研究所以及計量檢定部門的計量室、試驗室和生產車間。本儀器能{gx}率地檢測各種形狀復雜工件的輪廓尺寸和表面形狀，如樣板、沖壓件、凸輪、螺紋、齒輪、成型銑刀等各種工具、刀具和零件、以及端子、鐘表、金剛石等。
2、儀器規格參數
2.1 投影屏
2.1.1 投影屏尺寸(mm)：?615
2.1.2 投影屏旋轉范圍：0~360°
2.1.3 旋轉角度數顯當量：1'或0.01°
2.2 物鏡
|
物鏡放大倍數
|
10X(選)
|
20X(選)
|
50X(選)
|
|
|
物方工作距離(mm)
|
180
|
120
|
80
|
|
|
物方線視場(mm)
|
?60
|
?30
|
?12
|
|
|
|
|
|
|
|
|
2.3 工作臺
2.3.1 X坐標行程：300mm
2.3.2 Z坐標行程：150mm
2.3.3 Y坐標行程：125mm（調焦）
2.3.4 工作臺尺寸：455×126mm
2.3.5 工作臺擺動范圍：±15°
2.4 數據處理系統
2.4.1 DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，
座標旋轉，點、線、距離，角度檢測RS-232數據輸出
|
2.5 儀器照明
2.5.1 透射照明光源：24∨/150W 鹵鎢燈
2.5.2 反射照明光源：21∨/150W 鹵鎢燈（帶照明光線）
2.5.3 冷卻方式： 強制風冷（3軸流風扇）
2.5.4 儀器電源：110∨/220∨（AC），50/60HZ，總功率400W
2.5.5 儀器處形尺寸（長×寬×高）：1620×750×1410mm
2.5.6 儀器重量（Kg）：200
|
|
|
