一、產品簡介
HART-TCP HART以太網數據采集器是集成HART協議與以太網通訊于一體的高科技產品,是微型RTU系統，采用gdARM單片機為核心，、由高精度運算放大器、接口芯片、硬件看門狗電路及HART調制解調芯片，具有性能穩定，xjb極高等特點。

HART-TCP數據采集器硬件結構設計wq符合工業標準，在溫度范圍、震動、電磁兼容性和接口多樣性等方面均采用特殊設計，保證了惡劣環境下的穩定工作。

二、 產品性能
● 兩路模擬量采樣，12位高精度A/D同時采樣功能。
● 四路開關量采樣功能。
● 一路HART接口。
● 可組態采集數據的參數及量程、零點等。
● 通過HART協議直接從儀表里讀取數據。
● 本地、遠程都可以查詢和設置所有運行參數。
● 可通過以太網絡配置參數。
● 具有斷電記憶功能，斷電后不需要重新設置參數。

三、 主要參數
● 安裝尺寸：長120 mm × 寬80 mm × 高40 mm。
● 工作環境溫度：-40℃ ∽ +85℃。
● 儲存溫度：-40℃ ∽ +85℃。
● 電源輸入電壓：DC 12 ∽24 V。
● 模擬量輸入阻抗為：250Ω，可以采集DC 4∽20mA，DC 0∽5V直流信號。
● HART協議采樣電阻為250Ω。
● 開關輸入為無源接點。

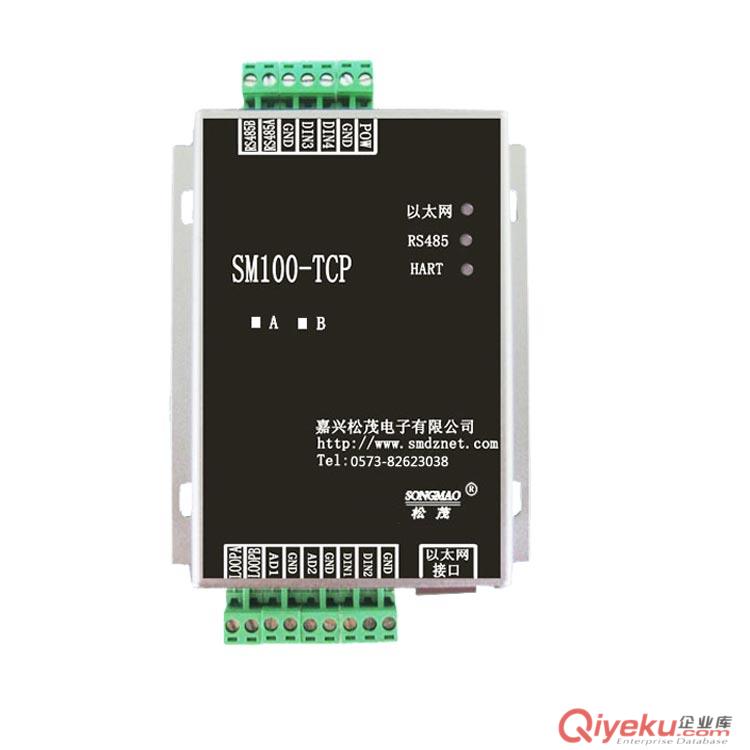

四、HART-TCP  HART以太網數據采集器硬件簡介
1.指示燈指示說明
● 以太網 指示燈：以太網數據通訊時在閃爍
● HART 指示燈：在與HART儀表通訊時閃爍。
2. 接線圖
