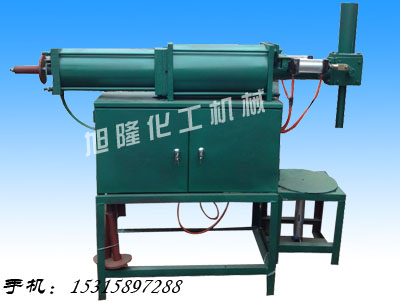

山東省夏津縣旭隆化工機械廠主營產品：潤滑油脂半自動灌裝機 一、用途 　　該機是我廠RG潤滑油脂半自動灌裝機系列產品的一種，適應各種帶溫潤滑油脂的灌裝，具有結構簡單、操作簡單，移動方便、計量準確、防燃防爆等優點，特別適合生產量較大，包裝中桶品種多的潤滑油脂生產企業使用。 二、主要技術參數 　　灌裝量：10—20kg 灌裝精度：±克 　　生產率>4-6桶/分（試驗介質機械油） 　　氣動工作壓力≥4kg f/cm2 　　外型尺寸（1500—2000）X450X1500（長X寬X高） 　　重量：210公斤 三、結構簡介：該機有以下部分組成 　　1、機架部分：機架由角鋼焊接成型，內部裝有氣動元件和氣壓表等，上面裝工作臺面，下面裝有四個立腳，前面有活動箱門，以便向油霧器內加潤滑油。 　　2、灌裝部分：（見灌裝結構簡圖3） 　　該部分由計量缸、轉伐和驅動氣缸等組成。 　　轉伐由伐體和伐芯等組成，伐體上有三通孔，上方孔接脫氣罐（軟管聯接）下方孔為灌裝口，中間孔為進、出料孔，與計量缸相通。 伐芯有垂直的兩個孔，工作時物料從脫氣罐進入伐體上方孔經伐芯的垂直兩孔進入計量缸稱為吸料過程，計量缸和氣缸活塞為下行。此時伐體上方孔與伐芯的垂直兩個孔形成通道。伐體的下方孔灌裝口被伐芯密封。料吸入計量缸，計量缸和氣缸活塞上行時稱為排料過程，即灌裝，此時轉伐的驅動氣缸推動伐芯轉動90°%0，伐芯把伐體的上方孔密封，伐芯的兩個垂直孔與計量缸和伐體下方孔灌裝口形成通道，料排入料桶。重復吸、排的過程就形成連續灌裝。氣缸活塞桿下端裝有調整灌裝量的擋鐵刻度盤，可根據需要進行調整并用羅母固緊。 四、氣控系統： 　　該機采用全氣動控制。壓縮空氣應經空氣過濾器凈化后再進入該機使用（我廠生產空氣過濾器），凈化后的壓縮空氣經截止伐——氣水分離器——調壓伐——油霧器——換向伐進入氣缸由腳踏機控伐時，開始灌裝，灌裝后停止再踏再灌連續進行。 五、潤滑 　　該機氣缸通過油霧器自動潤滑，油霧器內不準缺油，轉伐和氣缸肖軸等活動部位采用手工潤滑。
