氣動無壓風門-氣控裝置產品
一、 概述
1、產品特點

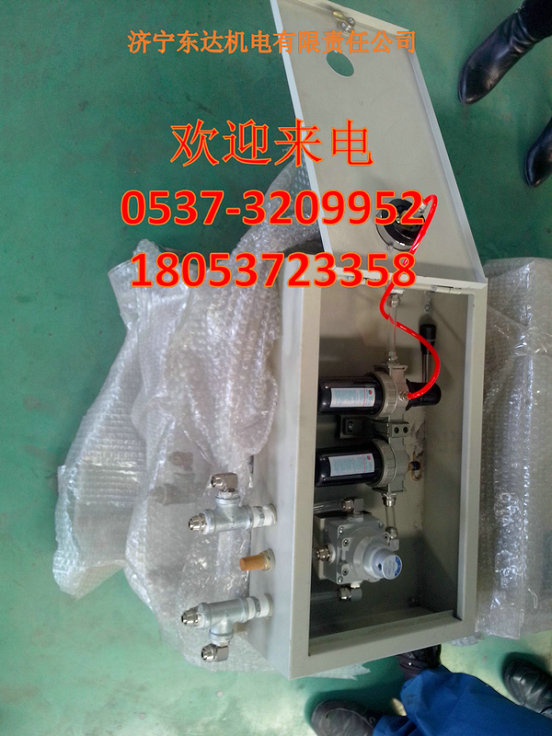

氣動風門控制用氣控裝置，由氣缸和氣控箱兩部分組成。整個系統中無任何電路器件，徹底避免在高瓦斯煤礦的安全隱患。控制具有開閉靈活，操作簡便，安全可靠，耗氣少，維護簡單的特點。體積小、重量輕、安裝簡單，使用方便，安裝在井下巷道壁上不影響空間，使用起來即可靠又安全。適用于煤礦井下風門控制，行人和礦車通過時由該氣控裝置實現風門的啟閉，自動閉鎖。同時，可配合我公司生產的無壓風門使用，效果更好。
2、主要用途及使用范圍
適用于煤礦（尤其適用于高瓦斯礦）井下風門的開閉控制。
3.環境條件：
周圍環境溫度－5℃～60℃
海拔高度：-2000m～+3000m;
周圍空氣月平均相對濕度為不大于95％（25℃）；
使用在有瓦斯和煤塵爆炸危險的場所；
在無破壞氣密的氣體或蒸汽環境中；
二、產品結構及布局
三、安裝說明
1、管線鏈接
本氣控系統中，氣缸主進氣口與礦井下壓風管路相連接，經氣源箱過濾處理后通過φ10氣管與控制箱相連。氣缸2個按鈕及http://.接口與控制箱對應接口相連接。門體上氣缸及閉鎖檢測磁控閥與控制箱相應接口相連，控制箱閉鎖控制出、入接口為互相交叉連接。具體連接方式入圖所示：
2、注意事項
1在門體安裝時，預留或預埋供氣管、磁控閥氣管及氣缸氣管等跨門氣管穿管孔洞。
2在對門體上的氣缸氣管進行固定時，應留有一定余量，以便于氣缸動作時氣管能夠伴隨氣缸進行同步動作，避免氣管過緊產生漏氣故障。
3為避免人員在對控制箱進行操作被運動門扇碰傷，氣源箱及控制箱安裝位置應與風門保持2.5米以上距離。
4在對氣源箱、控制箱及氣缸等氣管接口進hq管連接時，應將氣管端口處理平整后插接到底，避免虛接漏氣。
四、產品技術性能參數
|
序號
|
參 數
|
數值
|
單位
|
備 注
|
|
1
|
額定氣壓
|
0.3～0.7
|
MPa
|
可調
|
|
2
|
{zd0}耐壓
|
1.0
|
MPa
|
|
|
3
|
日均用氣量
|
5.1
|
立方米
|
每日開閉通過300次計算
|
|
4
|
開閉動作時間
|
3～8
|
秒
|
可調
|
|
5
|
閉鎖延遲時間
|
0.3
|
秒
|
門距30米、氣壓0.6MPa
|
|
6
|
推力
|
300
|
Kg
|
采用80mm×800mm氣缸，氣壓0.6MPa時。
|
