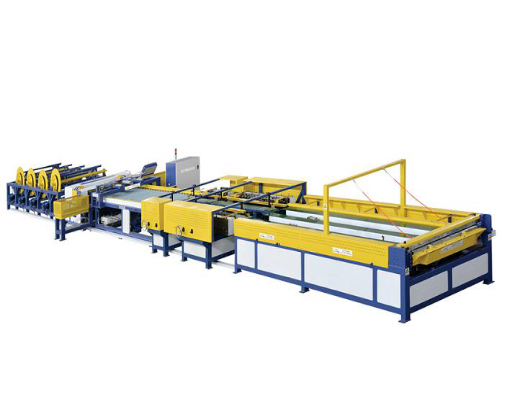

北京宏豐達風管生產線五線HFD-V

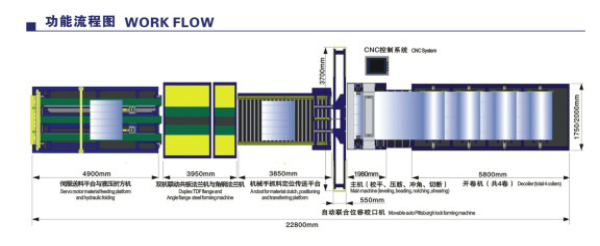

    北京宏豐達風管生產線專用數控系統，風管生產5線是一款高品質、高產能、低成本的共板法蘭風管生產線，本線生產流程：開卷放料、送料、校平、壓筋、剪角、切斷東洋骨、成型法蘭、折彎流程。此設備占地面積小、節能省料、操作簡單、易搬遷、效率高等優點，既適合工廠批量生產，也適合工程現場快速生產。主機采用高性能工業級微處理器，驅動裝置采用日本三菱公司生產的交流變頻驅動器和專用減速電機，液壓電機、減速電機、位移式咬口機、傳送機構及雙機聯動共板法蘭機均采用均采用西門子電機，液壓采用黎明葉片泵及華德液壓閥，配備8英寸真彩色工業液晶LCD顯示屏，和高硬度工業觸摸屏。具有可靠性高，精度高，操作方便的特點。本系統可滿足單班生產1000M2方型風管能力。通過它制作的風管質量標準可靠，其特點如下：

① 既可作為TDC、TDF下料生產，也可以作為板料開平生產；

② 設計開發時進行了詳盡的研究，確保操作時順暢；

③ 具有優越的性能價格比；

④ 采用了先進的數控、液壓控制系統，從而使得整個系統運行穩定,提高了加工的精度。

 一、基本配置

1.電動送料機架一臺（配四個料盤）

2.壓筋調平裝置一套

3.液壓沖角機四套連模具

4.液壓剪板機一套

5.位移式雙咬口機一套

6.電動傳送機構一套

7.雙機聯動共板法蘭機一套

8.雙機聯動角鐵發蘭機一套

9.工業控制系統一套

10.機械手抓料定位傳送平臺一個

11.折方機一臺

性能：

1、定尺開料，可直接與等離子切割機配合使用。

2、TDF共板法蘭及角鐵法蘭的定位剪角，與氣動折方機配合使用，達到加工的{zj0}配置，效率高，出活。

參數：
