【簡單介紹】

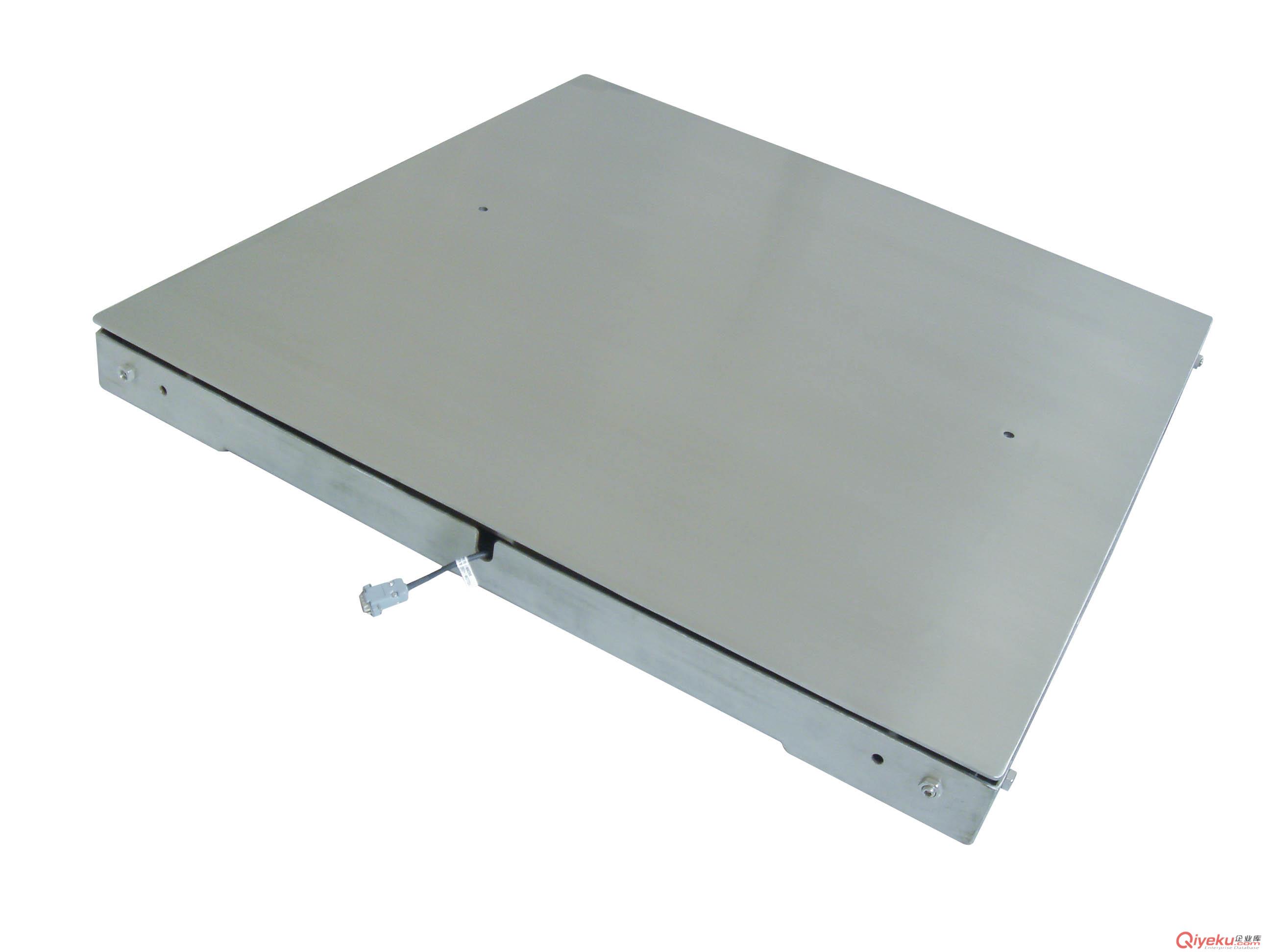

“不銹鋼地磅秤“操作簡單，使用方便，質量保證，售后服務優越！ 【詳細說明】
一、 設備規范：
1）.安裝方式：淺基坑/無基坑
2）.安全超載：秤體125%；傳感器150%
3）.工作電源電壓：AC 220V+10%，50Hz。
4）.秤臺有過載報警裝置
5）.秤臺在縱橫向均設緩沖限位裝置，防止車輛過行駛、剎車等產生沖擊力和側向力，用以保護衡器。
6）.秤臺面板采用優質鋼板，厚度10mm，保證足夠的強度，長期使用不變形。
7）.傳接線盒采用優質不銹鋼制作，防止銹蝕。
8）.傳輸線纜按國家標準規范進行安裝防護，布置整齊合理。
9）.設備的信息采集穩定、jq、可靠。打印輸出便捷，高速、噪音低可靠耐用。秤臺設計結構合理，整體剛性好，

保證長期使用不變形，保證秤體的計量精度。
10）.所有需要涂漆的表面在涂漆前進行徹底的外觀質量和除銹處理。鋼結構表面噴砂預處理，滿足秤體整體耐磨、

耐壓、耐酸、耐堿以及防腐能力強的要求。
11）.秤臺使用冷彎U型鋼與鋼板焊接，組成穩定的箱梁結構，選用國內知名鋼鐵企業鋼材。
12）.零件材料質量符合國家規范中標準規定。
13）.地磅表面刷紅丹防火防銹漆兩遍，刷面漆一遍。
二． 設備主要部件功能說明
▲全電子式荷重磅臺結構
◆四只截面設計
◆ 主樑:6mm高強度∪型鋼。
◆電子傳感器支承架構4組
◆ 面板10mm高強度鋼板
◆紅丹底漆二道,面漆二道涂裝處理
◆秤臺結構件的處理，采用冷彎U型鋼，主筋板采用Q235碳鋼板，表面噴砂預處理，再噴涂環氧富鋅底漆，干膜厚度

大于40μm，以保證外層涂料不脫落，可延長使用年限。面漆采用樹酯漆，涂二層，其干膜總厚度大于100μm，面

漆的顏色可與需方協商確定。
秤體設計三維圖：
三、高精度電子傳感器基本特性：
◆ QS型稱重傳感器可滿足10t～50t量程范圍內的jq測量.
◆ 合金鋼材料，表面鍍鎳，全密封焊接，防油、防水、防一般腐蝕性氣體及介質，可適用于多種環境。
◆ 雙剪切梁結構設計，適用于電子汽車衡、軌道衡等各類電子稱重設備。
◆ 高精度
◆ 合金鋼材料
◆ 安裝方便，性能可靠
四、技術參數
◆ 傳感器防護等級：IP68。
◆ {zd0}安全過載：安全超載150%。
◆ 極限過載：250%FS
◆ 型式:直接壓縮模擬式
◆ 非線性:±0.03%    R.O.
◆ 重復性:±0.02%    R.O.
◆ 靈敏：2.0±0.1% mV/V
◆ 綜合誤差：±0.02%F.S
◆ 材質：合金鋼
◆ 工作溫度范圍：-30~+70℃
◆ 零點平衡：±1%F.S
五 、1.不銹鋼接線盒:
不銹鋼信號接線盒，專用密封接頭，耐用、密封性好，防護等級IP64。采用高精度、低溫漂電阻和電位器，保證系

統工作的精度和穩定性。接線端子保證接線方便和接觸可靠。接線端子旁都注有信號標識，方便用戶接線。
2.質量保證
 正常使用情況下, 我司負責免費保修壹年, 并終身維護維修服務；通知維修二十四小時內到達現場處理（節假日除外

）,
 故障響應及技術服務，所提供的產品發生故障后，需方應立即通知供方對于操作故障供方在接到故障通知1小時內給

予解答；由供方技術人員電話指導故障的排除。對于需方不能自行排除的故障，供方派員在24小時內趕到現場排除

故障。
 質保期外，對于重要關鍵部件的損壞，供方在接到需方通知后48小時內進行修復，費用另行商定。
3.安裝、調試、驗收、培訓
 按照需方要求時間，供方派員到需方現場進行安裝調試、驗收和培訓工作；供方對安裝、驗收、培訓正確性負全部

責任。
 供方到需方現場后負責現場試驗工作并對整機性能和質量負全部責任，需方予以現場配合。
 供方有義務對需方的操作、維修人員進行培訓。
 地磅交貨及最終驗收地點：需方現場。
 當?shù)丶夹g監督部門鑒定費由需方負責，供方配合。
 安裝時所需的吊裝費由需方承擔
 XK3190-A9系列儀表采用高精度模數轉換技術，交直流兩用，適用于電子平臺秤、電子地上衡、電子汽車衡、靜態

軌道衡等使用1～8個傳感器的靜態稱重系統。
基本功能：
◆ 高精度A/D轉換，可讀性達1/30000；
◆ 調用內碼顯示方便，替代感量砝碼觀察及分析允差；
◆ 零位跟蹤范圍、置零（開機/手動）范圍、調零速率可分別設置；
◆ 快速填充式過磅單打印功能設置；
◆ 貯存255個車號及相應的皮重、100個貨號、205組稱重記錄；
◆ 稱重記錄貯存斷電保護；
◆ 可隨機充電，具有剩余電量指示和欠壓保護裝置
◆ 隨機配置12V/7AH蓄電池供電，12V汽車電瓶現場應急供電；
◆ 配備RS-232通訊口，波特率可選，通訊方式可選；
◆ 配備大屏幕通訊口，有20mA電流環和 RS-232兩種連接方式；
◆ 配備標準并行打印接口，可連接9針或24針寬行打印機；
◆ A9P內置16列面板式微型打印機；
◆ 帶補償標定功能的改制型；
◆ 快速橫三聯填充式打印功能的改制型
技術參數
◆ A/D轉換方式:雙積分式 ；A/D轉換速率:10～15次/秒
◆ {zd0}A/D轉換數:≈50萬；傳感器供橋電源:DC 8V；I≤250mA；
◆ 輸入信號范圍:0mV～18mV ；輸入靈敏度:≥1μV/e
◆ 連接傳感器個數:可接8個350Ω的傳感器
◆ 傳感器連接方式:6線制，長線自動補償，補償距離≤50米
◆ 檢定分度數:3000 ；{zd0}外分度數:50,000
◆ {zd0}內分辨率:500,000 ；分度值:1/2/5/10/20/50/100可選
◆ 顯示方式:7位LED數碼管，7個狀態指示符
◆ 顯示范圍:－325000～325000（d≥5）
◆ 時鐘:實時時鐘，自動閏年、閏月，不受斷電影響
◆ 大屏幕接口 ；信號輸出方式:串行輸出
◆ 信號:電流環信號和RS232C ；波特率:600
◆ 傳輸距離:電流環信號≤100米/ RS232C≤30米
◆ 打印接口 ；數據輸出方式:并行輸出
◆ 可連接寬行打印機型號:TM800、KX-P1121、KX-P1131、LQ300K、LQ1600K
◆ 可連接微型打印機型號:EPSON M150-Ⅱ 微型打印機頭（jxA9P）
◆ 串行通訊接口 ；標準配置:RS232C/（RS422選配）
◆ 波特率:600/1200/2400/4800/9600可選
◆ 通訊方式:連續發送方式/指令方式可選
◆ 傳輸距離:RS232C≤30米 / RS422≤1200米（選配）
◆ 交流供電電源:AC187～242V；49～51Hz
◆ 直流供電電源:外置蓄電池DC12V/7AH
 A9P+型稱重顯示器 :

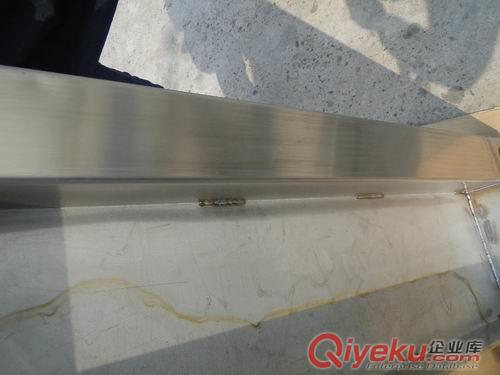

秤體生產及設備照片
六、XK3190儀表
 XK3190-A9系列儀表采用高精度模數轉換技術，交直流兩用，適用于電子平臺秤、電子地上衡、電子汽車衡、靜態

軌道衡等使用1～8個傳感器的靜態稱重系統。
