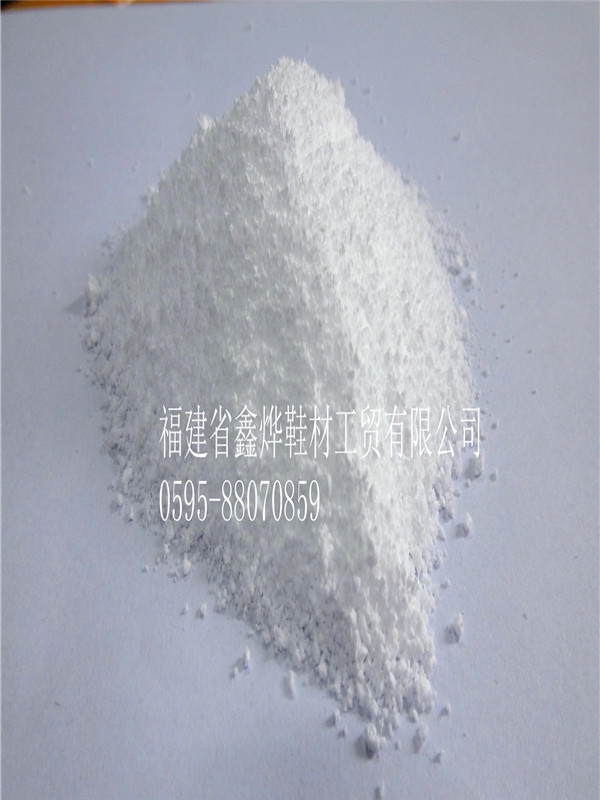

巴陵石化SEBS YH-502T</p><p>一、熱塑性橡膠SEBS YH-502基本參數</p><p>1、外觀：白色或淺色，呈粉末或均勻粒狀，不含機械雜質及油污</p><p>2、苯乙烯含量：30%（重量、參考）；</p><p>3、結構：線型；</p><p>4、拉伸強度（≥MPa）：18；</p><p>5、扯斷伸長率（≥%）：450；</p><p>6、300%定伸應力（≥Mpa）：3.0；</p><p>7、扯斷變形（≤%）：40；</p><p>8、、邵氏A硬度≥（A）：68；</p><p>9、、甲苯溶液粘度（25℃、10%、Mpa.s）：150~600；</p><p>10、揮發(fā)分（≤%）：1.0</p><p>11、加氫度（≥）：97</p><p>二、熱塑性橡膠SEBS YH-502應用</p><p>1、YH-502SEBS的分子量中等，加工彈性較大、具有良好的透明性，適合于塑料改性、邵A20~40度的軟質彈性體、透明軟質玩具如果凍蠟燭、片材、根據熱熔膠粘度要求可與SIS配混生產熱熔膠、玻璃密封膠、部分塑料的改性、抗振材料等、部分用于改善其它牌號的加工性與力學性能平衡性，而用于共混材料。</p><p>三、熱塑性橡膠SEBS-YH502典型應用配方：</p><p>1、以YH-502與15#白油按1：10~15配比生產的果凍蠟膏體透明、無色、無味，燃燒時不流淌，無煙md，燃燒時間比一般蠟燭長3—4倍；不潮解，儲存期長，且可調香、調色，比傳統蠟燭更美觀。</p><p>2、YH-502生產熱熔膠時基礎配方與YH-501基本相同，生產的熱溶膠內聚力優(yōu)于YH-501，但熔融粘度較高，通過增加填充油可改善熱熔膠的熔融粘度。</p><p>3、果凍蠟配方：</p><p>YH—502：8份，液體石蠟：5份，白油：87份，抗氧劑：1份</p><p>將上述原料加入反應釜中于180℃溫度下攪拌20分鐘即可，對于一些需要一定拉伸強度的邵氏A0度膠可將YH—502換成YH—503即可。如需提高硬度可視實際情況加入適當比例的YH—502、YH—503。
