廠家批發
韓國 三角錐 泰式康 TESCOM TC-5062A 價格優惠
|
加工定制
|
是
|
品牌
|
泰士康
|
型號
|
TC-5060a/b
|
|
用途
|
寬帶電場產生和輻射測量裝置
|
別名
|
三角錐，信號屏蔽箱,橫向電磁波箱
|
|
|
產品介紹

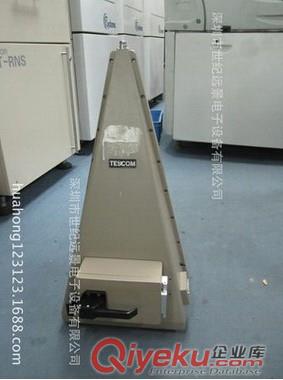

UHF TEM Cell橫向電磁波箱（三角錐）
|
TEM CELL是寬帶電場產生和輻射測量裝置。TEM 單元的概念首先是由美國NBS實驗室于1970年提出的，現已廣泛應用于EMS和EMI測試。
當RF信號加到TEM單元內，單元內會產生近似的平面波。把被測裝置放入單元內，在被測裝置與平面波之間會產生電磁感應。相反, 把被測元件放在單元中，在單元輸入口可測量出輻射的量值。通過測量輻射功率可推算出實際使用現場的輻射強度。
|
|
|
|
精密測試接收靈敏度 , 以及發射功率
|
|
|
對小型 UHF 裝置 EMI and EMS 測試
|
|
|
900MHz 尋呼機 , 移動電話 , PHS, PCS, GSM, WLL, CDMA, DECT,
WLAN, PDA , Bluetooth
|
|
|
適用于研發及生產部門使用
|
|
TC-5060A/5060B
|
|
TC-5060A/5060B UHF TEM Cell
|
|
|
RF 連接:
|
N(f) outside, SMA(f) outside and SMA(f) inside
|
|
|
|
|
|
數據連接:
|
DB25(p) outside, DB25(s) inside (5060A/B)
|
|
|
頻率范圍:
|
TC-5060A 400MHz～3GHz
|
|
|
|
TC-5060B
100MHz～3GHz
|
|
|
外部尺寸: 344(W) x 380(D) x 675(H) [mm]
|
|
|
門尺寸 : 160(W) x 100(H) [mm]
|
|
|
|
TEM CELL是寬帶電場產生和輻射測量裝置。TEM 單元的概念首先是由美國NBS實驗室于1970年提出的，現已廣泛應用于EMS和EMI測試。
當RF信號加到TEM單元內，單元內會產生近似的平面波。把被測裝置放入單元內，在被測裝置與平面波之間會產生電磁感應。相反, 把被測元件放在單元中，在單元輸入口可測量出輻射的量值。通過測量輻射功率可推算出實際使用現場的輻射強度。
|
|
|
|
應用范圍
|
|
|
精密測試接收靈敏度 , 以及發射功率
|
|
|
對小型 UHF 裝置 EMI and EMS 測試
|
|
|
900MHz 尋呼機 , 移動電話 , PHS, PCS, GSM, WLL, CDMA, DECT, WLAN, PDA , Bluetooth
|
|
|
適用于研發及生產部門使用
|
|
TC-5060A/5060B
|
|
TC-5060A/5060B UHF TEM Cell
|
|
|
RF 連接:
|
N(f) outside, SMA(f) outside and SMA(f) inside
|
|
|
|
|
|
數據連接:
|
DB25(p) outside, DB25(s) inside (5060A/B)
|
|
|
頻率范圍:
|
TC-5060A 400MHz～3GHz
|
|
|
|
TC-5060B
100MHz～3GHz
|
|
|
外部尺寸: 344(W) x 380(D) x 675(H) [mm]
|
|
|
門尺寸 : 160(W) x 100(H) [mm]
|
|
