山東省諸城市瑞恒食品機械公司專業生產真空滾揉機，雙速斬拌機，全自動鹽水注射機，火腿臘腸加工灌腸機，自動雙卡封口機，變頻多功能丸子機，米果成型機，豆干切條機，千頁豆腐切塊機，丸子蒸煮流水線，獅子頭、四喜丸子機，搖擺頭丸子機，真空拌餡機，凍肉刨肉機，果蔬清洗機，干燥機，臘腸自制熏蒸爐，肉類切丁機，凍肉切塊機，實驗用食品加工成套機械，提升機，活化嫩化機，不銹鋼輔助等系列肉、果蔬、豆制品加工成套設備。產品暢銷全國，遠銷日本、外蒙及新加坡，以及西班牙等國家，產品制作精良，維修率低，為企業贏得了很高的社會聲譽。

一、概述：

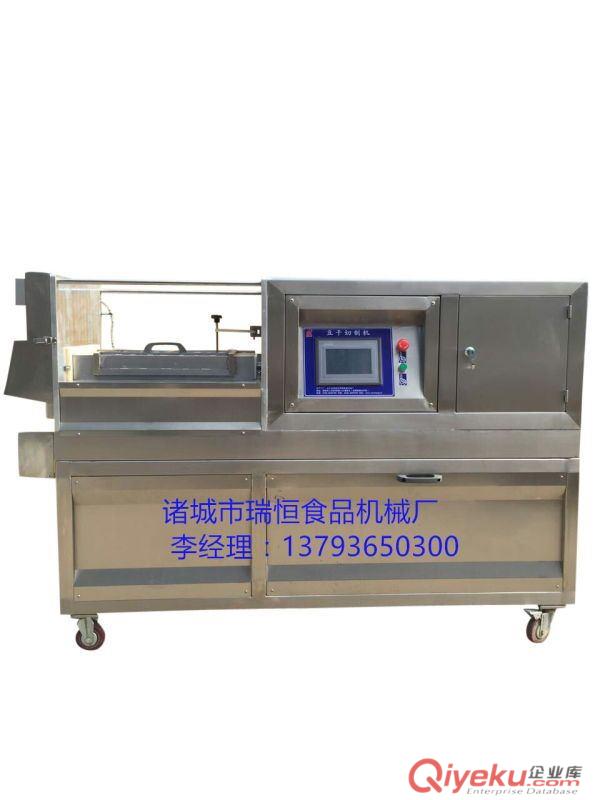

QD系列切丁機參照國際先進機械進行設計制造，結構合理，采用全不銹鋼制造，符合食品衛生安全標準超大進料倉，設有入料產品鎖緊裝置 ，特制格柵刀片、穿透性強，連續加工肉品無粘連 ，S型斬刀切削鋒利、截面光滑、外形美觀漂亮 。

該機械能做到j(luò)q做到切“丁”、“絲”、“片”且工作效率高。

切丁機是肉類制品生產制作工藝中的一個重要設備。將肉塊、脂肪等主要原料，切割成用戶所需要肉丁，調整刀柵的尺寸可切出肉絲、肉片、肉丁尺寸的大小由刀柵中刀片數量來決定。本廠生產的QD-350型和QD-550型切丁機適用于大、中、小型肉類食品加工廠，也可按用戶提出的要求，制定生產特殊工藝要求的產品。

本廠生產的切丁機結構緊湊，安全實用，維修清理方便，組裝靈活，具體有下列優點：

1、安全防護性能良好，前門打開后轉動的切刀立即停轉。

2、刀柵及大切刀裝拆方便，不用工具即可全部拆下，便于清洗更換刀柵。

3、測壓機構可使一次切割的肉料的量增加，并有助于設定壓力加快達到設定值，提高生產效率。

4、撥叉結構的設計提高了產品切割質量，減少噪音、降低機械故障率。

5、調整設定壓力，可保證產品在切割過程中始終如一。

6、肉料可步進進料，可{zd0}限度地減少在切割過程中對產品的擠壓。

7、改變刀柵中刀片的數量，可切割出不同尺寸的肉丁，組合方便。

二、工作原理

    切丁機有兩個主要?jiǎng)幼鳎和屏线\(yùn)料與切割運動。推料運動是用推桿將切割槽內的肉料向前推向刀柵區， 切割運動是將肉料切成肉丁。

    當前門關閉，側壓機構wq側壓運動時，相應的二個感應開關動作，接通控制電源，油泵工作，令推桿前進擠壓肉料，刀柵及切刀開始工作，切割肉料。當推桿將推塊推向最前面時，推塊下方的感應開關動作，刀柵及切刀停止切割，同時推桿帶動推塊快速返回直回到起始點，推塊下方的另一感應開關動作，推塊停在原處，完成一個工作周期，再次加料，準備下一次切割。

三、主要技術性能參數

產量kg/hours：500-600

{zd0}裝添原料長度：350

切割柵尺寸mm（提供尺寸，可定做）：5, 6, 7, 8, 9, 11，13，16，20, 27，可根據要求提供其它尺寸

切割槽尺寸mm ：84x84x350

電源功率kw ：3

油泵電機功率kw ：1.5

主機電機功率kw： 1.5

機體外形尺寸mm：1480x800x980

重量kg： 500
