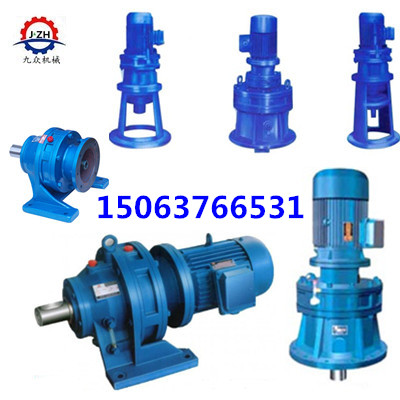

XWED7.5-95-187擺線針輪減速機

XWED擺線針輪減速機是一種應用行星式傳動原理，采用擺線針齒嚙合的新穎傳動裝置。這種減速機在絕大多數情況下已替代兩級、三級普通圓柱齒輪減速機及圓柱蝸桿減速機。

XWED擺線針輪減速機產品具體型號：

XWED00、XWED20、XWED32、XWED42、XWED53、XWED63、XWED74、XWED84、XWED85、XWED95、XWED106、XWED128。

XWED擺線針輪減速機 機型號:

按傳動比分為:一級、二級、三級。

一級有十三種機型：0，1，2，3，4，5，6，7，8，9，10，11，12。

兩級有14種機型：00，20；32，42，53，63，64，74，84，85，95，106，117，128。

三級有8種機型：420，742，842，853，953，1063，1174，1285。

按結構型式分為：臥式、立式、雙軸型、直聯型四種。

XWED擺線針輪減速機特點;

 1、傳動比大：一級減速時傳動比為1/9-1/87；二級減速時傳動比為1/99-1/5133；三級減速時傳動比為1/5841-1/658503；根據需要可以采用更多級組合。

     2、傳動效率高：由于該機嚙合部位采用了滾動嚙合，平均效率可達90%以上。

     3、體積小、重量輕：由于不僅采用了行星傳動原理、輸入軸和輸出軸在同一軸線上，而且有與電動機直連呈一體的獨特之處，因而本機具有結構緊湊、體積小、重量輕的特點。

     4、故障少、壽命長：本機主要傳動嚙合件使用軸承鋼制造，因此機械性能好，耐磨性能好，再加采用滾動磨擦故使之故障少、壽命長。

     5、運轉可靠平穩：本機傳動過程中為多齒嚙合，所以使之運轉平穩可靠、噪聲低。

     6、拆裝方便、容易維修：由于結構設計合理、故拆裝簡單、便于維修

     7、本機還具有過載能力強、耐沖擊、慣性力矩小，適用于起動頻繁和正反轉的特點。模塊化、標準化程度高，零部件規格型號少,功率、扭矩、速比覆蓋范圍廣。

XWED減速機是一種應用行星式傳動原理，采用擺線針齒嚙合的新穎傳動裝置。全部傳動裝置可分為三部分：輸入部分、減速部分、輸出部分。在輸入軸上裝有一個錯位180°的雙偏心套，在偏心套上裝有兩個稱為轉臂的滾柱軸承，形成H機構、兩個擺線輪的中心孔即為偏心套上轉臂軸承的滾道，并由擺線輪與針齒輪上一組環形排列的針齒相嚙合，以組成齒差為一齒的內嚙合減速機構，為了減小摩擦，在速比小的減速機中，針齒上帶有針齒套。當輸入軸帶著偏心套轉動一周時，由于擺線輪上齒廓曲線的特點及其受針齒輪上針齒限制之故，擺線輪的運動成為既有公轉又有自轉的平面運動，在輸入軸正轉周時，偏心套亦轉動一周，擺線輪于相反方向轉過一個齒從而得到減速，再借助W輸出機構，將擺

線輪的低速自轉運動通過銷軸，傳遞給輸出軸，從而獲得較低的輸出轉速。

    XWED擺線針輪減速機磨合期注意事項:

    1.合理選用潤滑油，特別是輸入功率大于11KW的減速電機須注中負載齒輪油。注意經常檢查潤滑油、液壓油、冷卻液、油位和品質，并注意檢查整機的密封性。檢查中發現油缺少過多，應分析原因。同時，應強化各潤滑點的潤滑，建議在磨合期內，每周都要對潤滑點加注潤滑脂(特殊要求除外)。立式帶油泵的減速機接電源時注意油泵旋轉方向，順時針旋轉為正確。

    2.在保持減速電機清潔，及時調整、緊固松動的零部件，以防因松動而加劇零部件的磨損或?qū)е铝悴考G失。

    3.磨合期結束，應對機器進行強制保養，做好檢查和調整工作，同時注意油液的更換。
