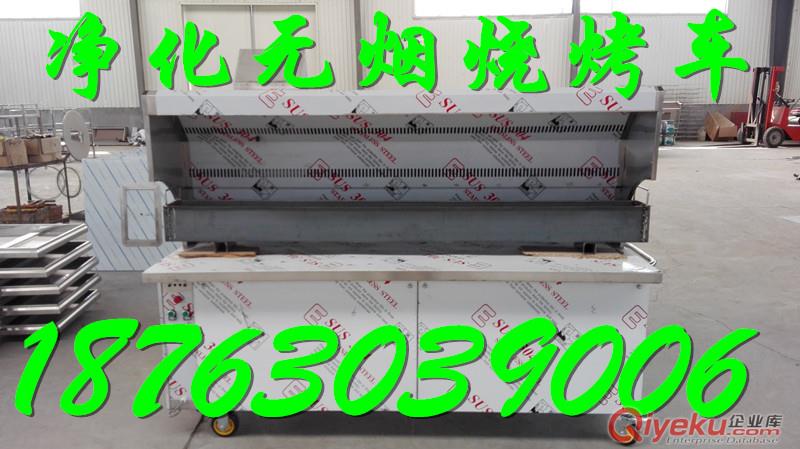

凈化燒烤車使用說明書

一、   產品概述：

隨著休閑飲食文化的普及，燒烤行業蓬勃發展，但在食物燒烤加工過程中，會產生大量的高濃度油煙。高溫狀態下的油煙凝聚物具有強烈的致癌，致突變作用。現在國內很多燒烤餐飲店產生的油煙都是無組織排放，未經任何處理后就排放到室外，不僅對周圍居民生活環境帶來了污染，而且油煙中所含的大量碳?xì)浠衔锱欧诺酱髿庵校瑯O易與其他塵埃混合形成可吸入顆粒物，破壞大氣質量狀況。隨著國內對燒烤行業環保要求的提高，我公司針對燒烤業環保的需求，采用高壓靜電吸附凈化技術，開發出具有高性能的油煙凈化燒烤車，該產品采用過濾吸附、擊穿分解、高壓碳化等技術手段充分有效的對油煙進行凈化，{zh1}排出達標氣體。

二、   產品應用范圍：

本產品適用從事燒烤行業的各類燒烤店、烤肉店、酒店、餐廳、職工食堂等各種食品加工過程中的油煙凈化處理。

三、   工作流程及原理：

從燒烤車內上端的吸風口把燒烤爐產生的油煙混合物吸入，通過管道終端的濾油片進入油煙凈化器，由凈化器內的高低壓吸附片通過電源產生的電場對油煙進行靜電吸附、擊穿碳化后，使之變成達標排放的潔凈氣體，通過風機的引力將氣體從燒烤爐的煙囪中排出。

四、   產品結構特點：

1.電場結構采用平板或雙平板形式構造，能提高電量電流，使凈化效率大大提高。電場吸附模板材料采用合金鋁板制作，可提高靜電的導電率。極絲選用不銹鋼材料制作，克服了一般凈化器因極絲腐蝕斷落而影響電極的正常靜電和導致電場打火不能工作的現象，從而保證設備穩定運行。

2.設備采用全密封形式的油煙凈化器專用電源，可以避免因陰雨、霧天產生惡劣的環境造成電控潮濕導致燒毀和損壞電控系統元件。同時增加了智能模塊自動保護功能，可以在設備使用過程中，因長期沒有清洗導致電極上因?yàn)槲廴疚锏脑龊袷闺姌O之間的距離變窄或直接短路，電控監控系統會根據現實情況做出相應的保護，同時采用自動恢復功能，可避免因瞬間的過流，過壓造成的{yj}性停機現象。保證了運行的穩定性和安全性，更不會造成火災隱患。

3.設備電場凈化單元、預處理裝置均采用抽屜式設計，模塊式結構。可以隨時隨地進行各部件的拆卸和拼裝。真正做到了安裝快捷、清洗方便。

五、   產品使用中注意事項：

1.油煙凈化燒烤車電路系統在工作時不得亂摸，以免發生高壓擊傷事故。設備維護時必須先關閉凈化車電源后才能進行操作。

2.電場單元必須定時清洗，以免影響油煙處理效果，避免引發安全事故，油煙濃度一般的地區清洗間隔為1-3個月，在營業時間長、油煙濃度高的地點清洗周期可適當縮短。

3.在正常營業期間，凈化車不能頻繁開關，由于凈化車高壓電源有延時功能，在開始的8分鐘電場并不工作，故頻繁開機等于不工作，將會影響處理效果、并縮短高壓電源使用壽命。

4.不得在沒有接上電場時開啟凈化器電源，以免過高的空載高壓擊穿絕緣子和發生放電事故，造成凈化電源擊穿損壞！！！

六．凈化燒烤車故障原因及排除方法

1.        電源指示燈不亮：檢查電源插頭是否插好，內部漏電斷路器上下接線端是否                            脫落或接觸不好，檢查漏電斷路器輸入輸出端確保斷路器能正常工作。

2.        凈化電源指示燈不亮：檢查凈化電源接線是否接好，按鈕開關接線是否脫落或接觸不好。

3.        凈化車內部有噼啪聲：調節凈化電源右下方帶箭頭的旋鈕，按逆時針方向調整，減小電流（順時針加大電流，逆時針減小電流）直到?jīng)]有噼啪聲。

4.        凈化燒烤車漏電：檢查配電箱內接地線是否牢固，燒烤車下部接地鏈?zhǔn)欠窠拥亍?

5.        按鈕開關失靈：從配電箱內部取出按鈕后半部，按壓彈簧部位，通過透明位置觀察觸點是否吸合，能吸合檢查是否安裝正確確保按下能吸合或斷開，按下不吸合或斷開說明按鈕開關已損壞，需立即更換。

6.        凈化燒烤車不凈化或凈化效果不好：

1）接通電源，啟動凈化，觀察電源指示燈，凈化指示燈正常亮起（不亮按1,2操作）。

2）順時針調整凈化電源右下方帶箭頭的調整旋鈕加大電流，凈化車內部會有噼啪聲，如果有噼啪聲這說明凈化電源工作正常，立即逆時針旋轉凈化電源調整旋鈕直至噼啪聲消失，（或打開凈化車吸附片位置的擋板，觀察傾聽吸附片是否有呲呲呲電流發出的電磁場聲，有呲呲聲說明凈化電源工作正常）此種情況順時針調整凈化電源右下方電流調節旋鈕加大電流（不能出現噼啪聲）或是因?yàn)閮艋噧?nèi)高低壓吸附板油煙泥吸附過多，需立即清理。

3）如果吸附板聽不到噼啪聲和呲呲聲，說明沒有電流通過，需立即檢查高壓線路是否通暢，如不通須立即更換高壓線（操作前用鉗子或螺絲刀手拿絕緣位置放電，帶電部位與地面接觸）；如果線路完好說明凈化電源出現故障，需維修更換凈化電源。

4）電場高低壓吸附片清洗后不凈化：檢查凈化電源是否工作，檢查高壓線是否破損或接觸不良，檢查電場吸附片清洗后是否wq干燥后裝回原位，拆開電場吸附片清理干凈重新組裝后裝回原位。

5）電場高低壓吸附片的組成拆裝：吸附片，隔離管，帶絲螺桿，絕緣子，螺母。打開電場一側鉚釘，按順序拆開，吸附片安裝時，順序按1,、3、5一層，2、4、6一層錯位安裝，{zh1}用螺母緊固即可。

7.        燒烤車的組成：殼體，高壓吸附片，低壓吸附片，凈化電源（帶指示燈），風機，漏電斷路器，絕緣子，風機按鈕開關，凈化按鈕開關，電源指示燈組成。

七、   售后服務：

產品自出廠之日起保修六個月。
