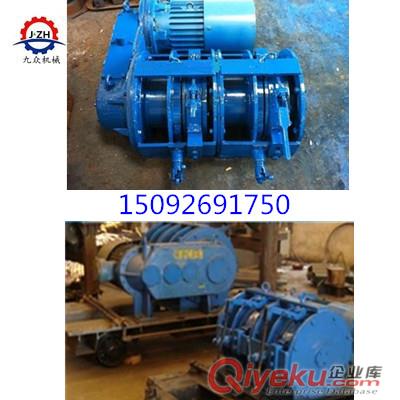

P-90B空程滾筒總成

卷筒總成 （含空程滾筒總成、工作滾筒總成、罩殼等全套）

主滾筒，副滾筒，滾筒總成，剎車總成，制動閘帶，滑輪，防震燈，扒裝機料槽，尾輪鉤，卡軌器，行星齒輪，中心輪，尾輪，底盤，卷筒，耙齒，工作滾筒，空程滾筒總成、制動閘帶，滑輪，導向輪，防震燈，扒裝機料槽，尾輪鉤，卡軌器，行星齒輪，中心輪，剎車總成，中心齒輪，齒輪軸，花鍵軸，輔助剎車，操縱拉桿，操縱手把，電機軸承座，前支撐腿，連桿，中間槽，大齒輪，小齒輪。

P-60B卡軌器

耙斗裝巖機的可調式卡軌器，包括支架、鉗板、帶孔螺栓、螺母和螺栓，其特征在于：支架焊在耙斗裝巖機的車架主梁上，一對鉗板下部裝夾在道軌上由螺栓固定，上部裝夾在帶孔螺栓下端部兩側，由螺栓固定，帶孔螺栓上端穿過支架，由位于支架上、下兩個螺母調整緊固。本發明由于鉗板、帶孔螺栓都由螺母和螺栓固定，因此不僅可使耙斗裝巖機自鎖，有效地避免彎道和上、下坡作業時產生飛車事故，既安全又可靠，而且結構簡單，操作、使用方便，可上下調整，左右轉動，成本低廉。

P30B耙斗裝巖機具有裝巖效率高，結構簡單，應用范圍廣等特點。不但可以在平巷、而且可以在30o以下坡度的下山或上山巷道裝巖，在不超過90o拐彎的巷道都能良好地進行作業。使用此種裝載機械，還能進行掘進工序之間的平行作業，提高掘進效率，是實現巷道掘進機械化的主要機械設備。

工作原理：P-60B耙斗裝巖機是通過絞車的兩個滾筒分別牽引主繩、尾繩使耙斗作往復運動，把巖石扒進料槽，自料槽卸料口卸入礦車或箕斗而實現裝巖作業。該機主要由固定楔、尾輪、耙斗、臺車、絞車、操縱機構、導向輪、料槽（進料槽、中間槽、卸料槽）及電氣部分等組成。

P90b耙斗機結構說明

1、固定楔：其固定在迎頭上，用以懸掛尾輪，由楔體、帶錐套的鋼絲繩和套環等組成。　

2、尾輪：是懸掛在固定楔套環上，用以引導耙斗的返回迎頭，主要由側板、耐磨繩輪、吊鉤、芯軸和軸承所組成。耙斗是在主繩、尾繩牽引下作往復運動，扒取巖石，耙角為60°，平斜巷道通用，是耙?guī)r機扒取巖石的主要工具，耙齒采用耐磨的高錳鋼材質，磨損嚴重后可對耙齒進行更換。　

臺車上的操縱機構、絞車、導向輪和進料槽、中間槽、卸載槽。進料槽的中部設有升降裝置，可旋轉螺桿調節簸箕口的高低，為了引導耙斗進出和防止矸石撒落，在絞接部位還設有左右導向擋板；中間槽前后彎曲部位，各設有可裝卸耐磨的弧形板；卸載槽后部裝有緩沖作用的彈簧碰頭和撐腳。
