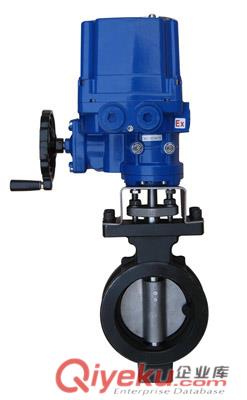

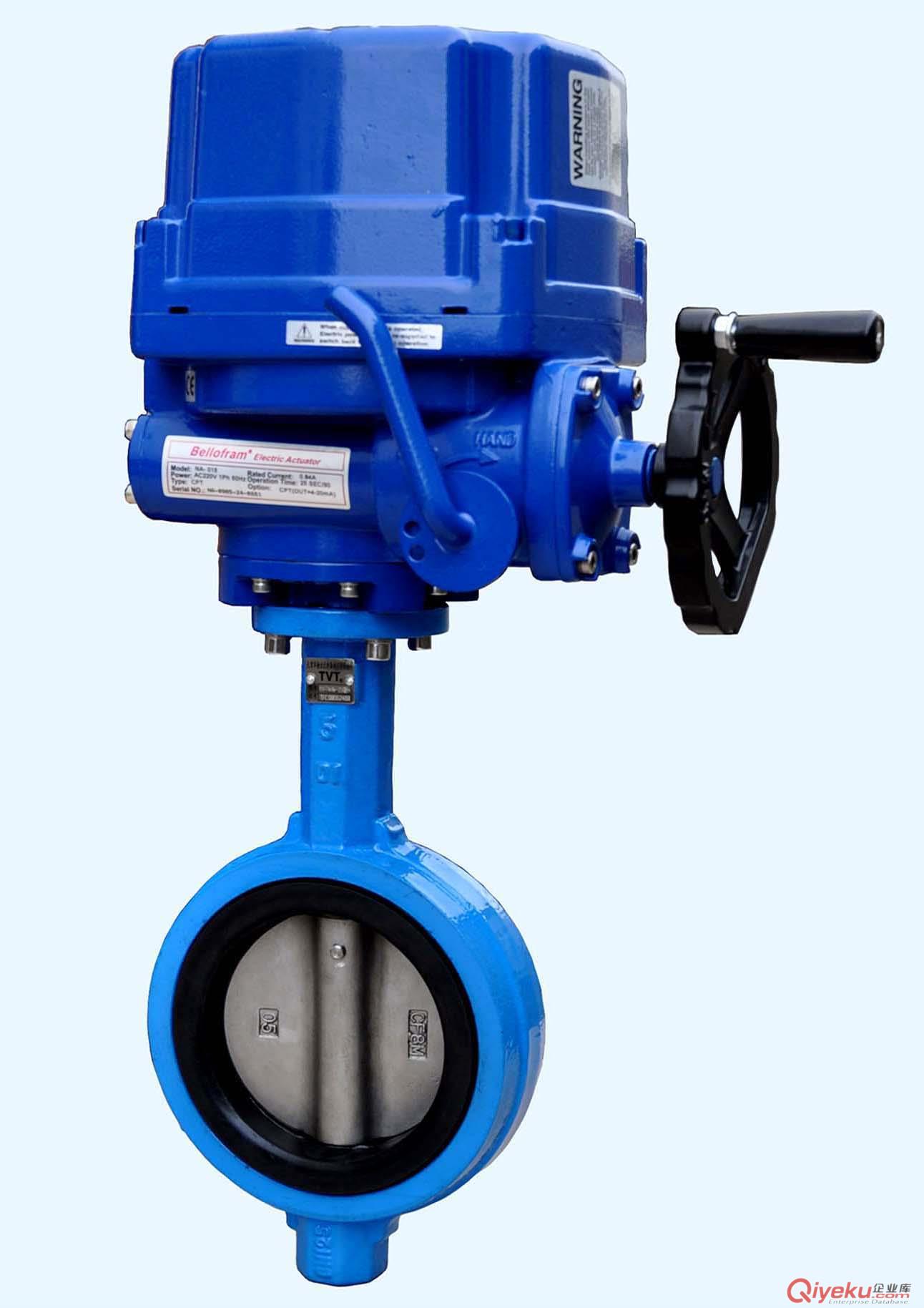

進口電動對夾蝶閥
一、產品概述
德國沃德WODE進口電動蝶閥是由電動機通過減速器，將多圈回轉運動轉變為部分回轉運動（90°±5%）。具有啟閉平穩，輸出扭矩大；大大減輕操作人員的勞動強度，特別適應于高壓、大口徑閥門；適用于安裝在不能手動操作或難于接近的位置，易于遠距離操縱，安裝高度不受限制；有利于整個系統自動化；電源比氣壓源、液壓源容易獲得，電線的輔設與維護要比空氣或液壓管線容易的多等優點。但構造復雜，在潮濕及易爆場所使用時，需要采取防潮、防爆措施。一般適用于環境溫度低于50℃，相對濕度小于80%的地方。
二、產品特點
殼體件制造全部為壓鑄鋁工藝和精密機加工，關鍵零件質量穩定
產品體積小、重量輕，外表采用噴涂工藝具備優良的外觀質量
行程控制終端位置調整與轉矩開關設定方便，并能保證控制可靠
傳動副零件精度高，各轉動部位采用球軸承，整機效率高噪音低
輸出軸為蝸輪副傳動，可在任意位置實現自鎖
具有可調整的閥門終端機械限位機構
手／電動切換機構為半自動電動優先型式，可保證操作安全可靠
具備理想的戶外性能，防止凝露，內置空間加熱cs器
法蘭連接型式多樣，輸出軸內置閥桿接頭，產品安裝拆卸方便
可選功能
● 4-20mA DC 閥位反饋信號
● 增設電氣模塊具有自動調節功能
● 增設限位開關提供控制用無源接點
● 實現整體型控制 , 具備現場 / 遠控轉換功能和現場開、關、停控
● 內置電機熱保護元件
● 其它特殊功能要求
三、采用標準
|
項目名稱
|
采用標準
|
|
設計制造驗收
|
ISO/DIN10631、API598
|
|
閥門結構長度
|
ISO5752
|
|
閥門法蘭連接
|
ANSI B16.5、ISO7005、JIS B2238、2239
|
|
閥門檢驗
|
ISO/DIN5208
|
|
閥門標志
|
ISO05209
|
四、性能參數
|
產品名稱
|
對夾式電動中線蝶閥
|
電源電壓
|
220VAC/380VAC
|
|
|
連接形式
|
對夾式
|
單夾式
|
輸入信號
|
4-20mA.DC、1-5V.DC、0-10V.DC
|
|
|
公稱通徑
|
DN40-DN500
|
DN50-DN500
|
輸出信號
|
有源、無源觸點信號、過力矩信號、4-20mA.DC
|
|
|
公稱壓力
|
PN10/PN16
|
啟閉時間
|
0-90°用時15S～45S
|
|
|
試驗壓力
|
殼體試驗：公稱壓力×1.5倍
密封試驗：公稱壓力×1.1倍
|
手動操作
|
帶離合式手輪
|
|
|
外表噴涂
|
環氧樹脂涂層
|
限位元件
|
機械式、限位開關式擋塊
|
|
|
驅動形式
|
電動執行器
|
電機保護
|
內藏式過熱保護、過力矩保護開關
|
|
|
適用溫度
|
-30℃～180℃
|
耐壓等級
|
1500VAC/1分鐘
|
|
|
適用介質
|
水、鹽、酸、堿、天然氣、空氣、醇類、油類、食品、蒸汽等
|
絕緣電阻
|
100MΩ/500VDC
|
|
|
防護等級
|
IP67/IP68
|
|
|
防爆等級
|
ExdⅡBT4
|
|
|
環境溫度
|
-20℃～55℃
|
|
|
|
五、零部件可選材料
|
零件名稱
|
可選材料
|
|
閥體
|
球墨鑄鐵（DI）、灰鑄鐵（CI）、鑄鋼（WCB）、不銹鋼（CF8/CF8M）
|
|
閥板
|
球鐵覆尼龍（N）、球鐵電鍍（D）、CF8（P）、CF8M（R）、鋁青銅（T）
|
|
閥座
|
乙丙橡膠（EPDM） 、丁腈橡膠（NBR）、 聚四氟乙烯（PTFE）、氟橡膠 （VITON）、硅橡膠（SEP）、耐熱EPDM 耐磨EPDM
|
|
閥軸
|
不銹鋼416SS 不銹鋼316SS 不銹鋼304SS 碳鋼45#鍍鎳磷
|
|
驅動
|
普通開關型、整體開關型、整體調節型、基本防爆型、整體防爆型電動執行器
|
六、電氣接線圖
根據用戶需求配置不同的電動執行器，各種執行器接線圖有所不一樣，具體電動執行器接線圖與我公司銷售人員確定
注：以上尺寸僅供參考，如需更詳細的圖紙尺寸及資料說明請聯系沃德中國代理商。我公司聯系電話010-51298906；竭誠歡迎您來電咨詢訂購。
