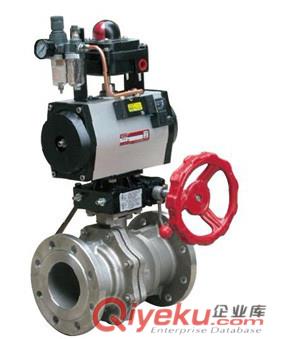

進口氣動卸灰球閥
品牌：德國沃德WODE
氣動卸灰球閥的密封圈采用PPL耐磨密封圈，使得密封經久耐用。閥座與閥體之間采用卡套式連接能夠擋住灰塵進入閥座下面，避免閥座被漲死。適用于長輸管線和一般工業管線，其強度、安全性、耐惡劣環境性等在設計時進行了特殊考慮，適用于各種腐蝕性和非腐蝕性介質。
工作原理：
氣動卸灰球閥工作時，閥前流體壓力在球體上產生的作用力全部傳遞給軸承，不會使球體向閥座移動，因而閥座不會承受過大的壓力，所有固定式球閥的轉矩小、閥座變形小，密封性能穩定、使用壽命長，適用于高壓、大口徑管道場合。先進的彈簧預閥座組件，具有自緊特性，實現上游密封。每閥有兩個閥座，每個方向都能密封，因而安裝沒有流向限制，是雙向。本閥有二塊式和三塊式兩種閥體結構，中法蘭用螺栓連接，密封采用增強聚四氟乙烯鑲?cè)氩讳P鋼圈內，鋼圈后部設有彈簧保證閥座緊貼球體，保持密封。閥門上下閥桿均設有PTFE軸承，減少磨擦，操作省力，小軸底部沒有調整片，保證球與密封圈的接處位置。采用全通徑的結構使閥門流量孔徑與管線內徑一致，以便管線清掃。
產品特點：
1、氣動卸灰球閥的閥座帶有磨損自動補償裝置，更可靠的確保球閥的密封性能；
2、密封圈采用特殊材料制成，具有耐高溫、耐磨損、使用壽命長的特點；
3、閥桿采用整體鍛造并調制處理，硬度達到HB220～250，閥桿采用防吹出結構設計，根據需要可加長閥桿用于埋地場所；
4、根據客戶需要，卸灰球閥可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全。
5、密封副形式多樣，根據不同工況可選用軟密封結構、硬密封結構、防火閥座結構等結構設計；
6、根據需要可設置注脂輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封；
7、氣動卸灰球閥還具有閥門結構緊湊、啟閉靈活、安裝維修方便等特點。
氣動固定式卸灰球閥性能規范：
|
公稱通徑DN(mm)
|
50-200
|
|
公稱壓力PN(MPa)
|
1.6
|
2.5
|
4.0
|
|
公稱壓力
(MPa)
|
強度試驗
|
2.4
|
3.75
|
6.4
|
|
密封試驗
|
1.8
|
2.75
|
4.4
|
|
材料
|
碳鋼
|
304不銹鋼
|
316不銹鋼
|
|
主要零件
|
閥體
|
WCB
|
ZG1Cr18Ni9Ti
|
ZG1Cr18Ni12Mo2Ti
|
|
球板
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
閥桿
|
2Cr13
|
1Cr18Ni9Ti
|
1Cr18Ni12Mo2Ti
|
|
密封圈
|
增強聚四氟乙烯 對位聚苯
|
|
填料
|
聚四氟乙烯、柔性石墨
|
|
適用工況
|
適用介質
|
石灰、煤粉末、煤灰
|
硝酸類
|
醋酸類
|
|
適用溫度
|
-28℃～300℃
|
|
執行器
|
型號
|
GT或AW系列
|
|
氣源壓力
|
0.3-0.7MPa
|
|
執行標準
|
設計制造
|
結構長度
|
法蘭尺寸
|
壓力溫度
|
試驗檢驗
|
|
GBT/12237
|
GB12221
|
GB9113
|
GB9131
|
GB13927
|
