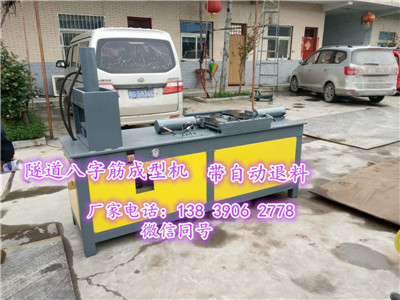

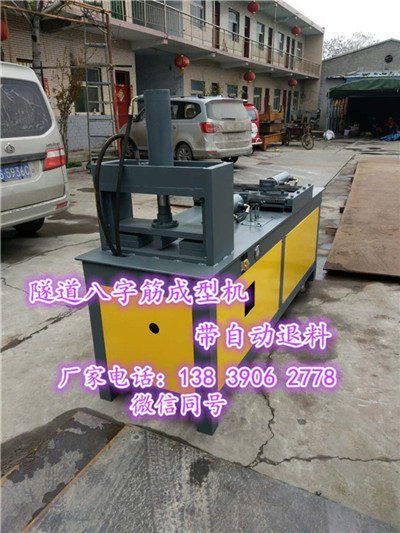

八字筋成型機常用于隧道、橋梁、地鐵等建筑項目中具有支撐作用的格柵拱架八字筋的制作，格柵拱架是由主筋，八字筋，U型鋼筋，匝筋，角鋼連接板組成。而八字筋在其中起到支撐主筋的作用，所以如何做好格柵拱架中的八字筋是整個工程中至關重要的一個環節。利用油壓千斤頂壓制模具使八字結成形的加工工藝，解決了八字結批量生產的難題。這種利用模具加工八字結的工藝把回型筋彎制成形、回型筋焊接成環和八字結平面頂彎三道工序一氣呵成，簡單方便，加工速度快，明顯提高了加工效率；加工成形的八字結形狀標準，保證了格柵鋼架的加工質量；改良后的八字結加工工藝大大減少了人工和機械費用，降低了加工成本。
一、技術參數
型號:GJW-20 規格型號:Φ10-20
總功率:4kw 重量:1100kg
外型尺寸(長*寬*高):2700*700*1400mm
二、設備結構特點
1、機架：采用高強型鋼及特種焊接工藝制造，極其堅固。
2、導向柱：采用超強特種鋼材制成，表面鍍鉻具有良好的抗扭與耐磨能力。
3、模具：我公司可以根據客戶施工要求設計模具，材料采用高耐磨合金鋼，模具具有使用時間長，變形系數小，加工簡單，安裝方便等優點。
4、驅動系統：該機型采用液壓驅動，雙腳踏開關完成雙角度彎曲成型，橫向由左右兩根液壓油缸同步位移實現同步彎曲成型，化的縮小成型誤差；
本設備具有結構簡單，操作簡易上手快，設計合理，具有加工速度快，能耗低，維修保養方便，維護費用低，自動化程度高，占地面積小，生產效率高等優點。
三、八字筋成型機操作規章制度：
1.操作人員必須經過培訓后，方可操作設備；
2.操作設備前需佩戴勞保用品（安全帽、工作服、防護靴等）；
3.操作人員工作時嚴禁擅自離崗，串崗。因事需要離開設備時必須停機，并向負責人交代工作情況；
4.嚴禁違規操作，超負荷使用設備；
5.開機前要檢查機器本身無故障，方可開機運行；
6.設備工作時，嚴禁用手觸碰機器及工件；
7.非操作人員應與設備保持2米以上的距離，禁止非操作人員擅自進入工作區域；
8.設備調整或修理時，必須切斷電源，并掛好警示標志方可進行操作；
10.多人配合操作時，執行任何操作前一定要通知其他人員，確定理解用意后方可執行；
11.設備發生事故時必須立即停機，維修后方可使用。
四、八字結鋼格柵的焊接：
1、先將經過八字筋成型機彎制成型的箍筋段位置及數量擺在模具中間，核定好數量。
2、將四個主筋一根一根地穿過夾持在模具卡槽上，并調整箍筋間距，符合設計要求。
3、主筋、箍筋的調整完成后，進行點焊將箍筋與主筋焊平。但不允許焊的太深，ss主筋。
4、箍筋焊完成后，接焊附加筋及加強筋，必須保證焊縫的長度和高度。*
鋼筋八字筋成型機本設備主要用于隧道項目中花拱架制作具有支撐作用的八字筋聯系筋的加工，該設備是我公司在國內率先研發產品，具有成型精度高、生產效率快等優點。目前已在成貴高鐵線普遍使用。
隧道的支護體系是由圍巖和支護結構兩部分組成，通常情況下圍巖是主要的承載單元，支護結果是輔助性的，但也是不可缺少的，特別是在不良地質地段，支護結構也是主要的承載單元，通常采用八字結格柵拱架進行隧道支護形式。
