FS復合保溫外模板設備生產工藝及設備組成

a.聚合物水泥干粉砂漿制備：膠凝材料、骨料、膠粉等原材料計量，混合攪拌，儲存。

b.保溫砂漿干粉制備：膠凝材料、玻化微珠、膠粉等原材料計量，混合攪拌，儲存。

c.FS復合保溫板的生產工藝主要包括：擠塑板切割，開設凹槽，噴涂界面劑，鋪設保溫內側粘結加強層，養護7天，保溫板外側依次鋪設粘結層、加強筋、保溫過度層和外側粘結加強層，自然養護28天后出廠。

2）FS復合保溫板設備組成

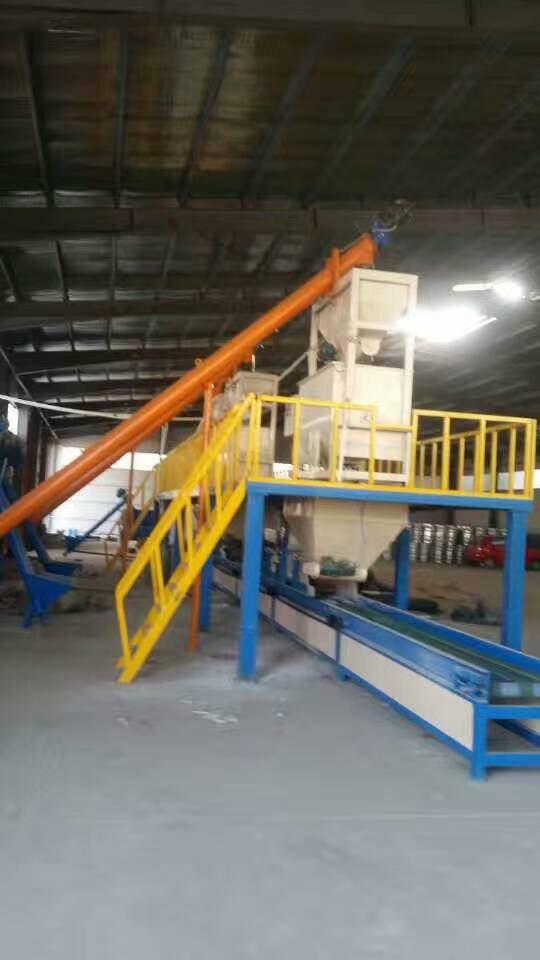

FS復合保溫板的成型設備主要由電子計量裝置、干粉砂漿攪拌機、料漿攪拌機、工作抬架、抹平裝置、傳送設備及切割機等組成。干粉砂漿攪拌機、料漿攪拌機采用自動配料、電子計量，自動化程度高，計量準確；成型設備具有結構設計合理、生產操作方便、成型周期短、生產效率高、產品質量好等特點。

外墻保溫一體化FS免拆建筑模板設備市場前景好投資好目選擇山東鑫誠達建材設備有限公司-銷售1；182 6301 2859 周經理

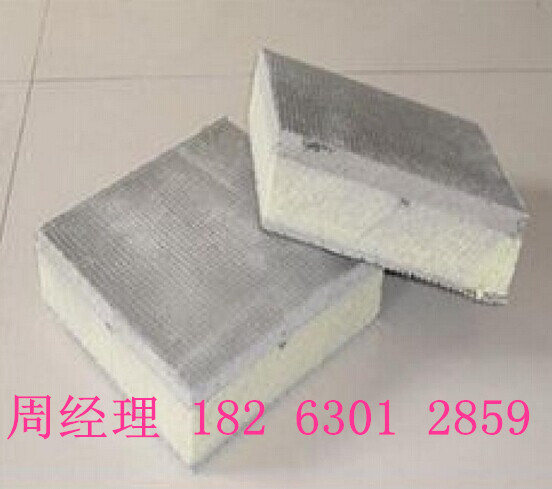

fs保溫外模板是經工廠化預制，在現澆混凝土墻體施工中起外模板作用的復合保溫板，保溫層、粘結層、保溫過渡層、內（外）側粘結加強層、加強肋及連接件等部分構成。在現場施工中，內側澆筑混凝土，外側做水泥砂漿抹面層及飾面層，通過連接件將fs保溫外模板與混凝土牢固連接在一起，實現節能與結構一體化，建筑與結構同壽命。適用于工業與民用建筑框架結構、框剪結構、剪力墻結構的柱、梁、外墻、地下室頂板等外圍護結構的保溫工程。

FS復合保溫板設備一套經過次實驗，不管是從設備質量、設備價格、技術方面，我公司都占據了主導地位。

施工工藝流程及施工方法

1）施工工藝流程：

復合保溫外模板排版→裁割→安裝連接件→彈線→綁扎鋼筋及墊塊→立復合保溫外模板→立內側模板→穿對拉螺栓→立模板木方次楞→立模板雙鋼管主楞→調整固定模板位置→澆筑混凝土→拆除模板主次楞→砌筑自保溫砌體→拼縫及陰陽角處抗裂處理→水泥抗裂砂漿抹面→飾面層施工。

2）施工操作要點：

〈1〉確定拍板分隔方案：根據外墻尺寸確定拍板分隔方案并繪制安排版圖，盡量使用主規格復合保溫外模版。

〈2〉復合保溫外模版裁割：對于無法用主規格安裝的部位，應事先在施工現場用切割鋸切割成為復合要求的尺寸。

〈3〉安裝連接件：在施工現場用，鉆在復合保溫模板預定位置穿孔，安裝連接件，每平方米不少于5個。門窗洞口處可增設連接件。

〈4〉彈線：復合保溫模板安裝前應根據設計圖紙和排板圖復核尺寸，并設計安裝控制線。彈出每塊板的安裝控制線。

〈5〉綁扎鋼筋及墊塊：外墻鋼筋綁扎驗收后在鋼筋內外兩側綁扎C20水泥砂漿墊塊（3~4塊m2）。

〈6〉立復合保溫外模板：根據設計排板圖的分隔方案安裝復合保溫外模板，并用綁扎鋼絲將連接件與鋼筋綁扎定位，先安裝外墻陰陽角處板，后安裝主墻板。

〈7〉立外墻內側模板：根據混凝土施工驗收規范和建筑模板安全技術規范的要求，采用傳統做法，安裝外墻內側木（竹）膠合板和木方次楞、鋼管主楞。

〈8〉安裝對立螺栓：根據每層墻、柱高度按傳統模板施工方法確定對拉螺栓間距

〈9〉安裝模板主次楞：立外墻外側豎向（40×70mm或50×80mm）次楞，橫向安裝水平向2根48×3.5鋼架管為主楞，固定內外模板、主次楞，調整模板寬度和垂直度，使之達到施工要求。

〈10〉混凝土澆注：混凝土澆注應用II型鍍鋅鐵皮扣在復合保溫模板上口形成保護帽。混凝土坍落度應符合泵送混凝土對流動度的要求。
