功能：SDI轉DVI/HDMI/VGA/CVBS全接口轉換器

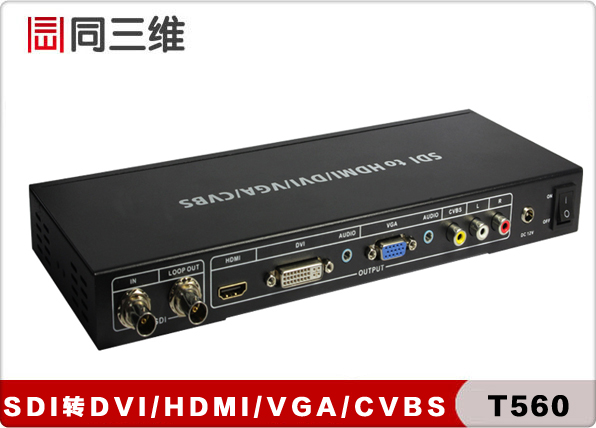

型號：同三維T560

一.產品簡介:

同三維T560 SDI轉換器可以將SD,HD,3G-SDI信號轉換成HDMI/DVI/VGA/CVBS等不同的信號,同時旁路SDI輸出,不占用原有SDI接口,換言之.些轉換器為可將SDI信號擴展成為多不同的視頻接口信號,方便連接不同的顯示設備.采集卡等;輸入SDI信號可連接攝像機或攝像頭等SDI設備,輸出接口可連接不同接口的電視機,顯示器,投影機或錄相機,采集卡等。

二.產品特點:

A.自動檢測SD-SDI、HD-SDI、3G-SDI輸入信號;

B. 支持HDMI / DVI / VGA /復合和SDI(旁路)同時輸出;

C. SDI傳輸速率: 2.970 Gbit/s, 2.970/1.001 Gbit/s, 1.485 Gbit/s, 1.485/1.001 Gbit/s and 270 Mb/s;

D.支持SDI輸入/輸出距離達100米(3G-SDI)，200米(HD-SDI)，或300米(SD-SDI);

E.支持不同接口輸出HDMI / DVI / VGA /CVBS信號：

HDMI / DVI / VGA輸出分辨率：1280x720 1920x1080 1024x768 1920x1200

AV輸出模式:PAL/NTSC

F.SDI支持模式:

1. SD-SDI(SMPTE 259 mc 270 Mbit / s)

2. HD-SDI(SMPTE 292比特率1.485 Gbit / s和1.485/1.001 Gbit / s)

3. 3 g-sdi(SMPTE 424 m / 425 m ab,2.970 Gbit / s 2.970/1.001 Gbit / s)

G.支持黑屏輸出

H.支持EQ均衡及模擬立體聲輸出

三.包裝清單:

多功能轉換器(SDI to ALL)----------1臺

DC12V/2.5A電源適配器--------------1個

用戶手冊---------------------1本

四.技術參數:

SMPTE 標準：425M Level A & B, 424M, 292M, 259M-C

SDI 傳輸速率：2.970Gbps, 2.970/1.001Gbps,1.485Gbps,1.485/1.001Gbps, and 270Mbps

輸入接口：1×BNC (SD/HD/3G-SDI)

輸出接口：1×BNC (SD/HD/3G-SDI bypass), 1×HDMI (Type A connector),1×DVI with Audio 1x VGA with Audio 1×Composite with R/L

靜電防護電壓：Human-body Model: ±8kV (air-gap discharge) ;±4kV (contact discharge)

SDI傳輸距離：3G-SDI傳輸100m (BELDEN 1694A Cable)

HD-SDI傳輸200m (BELDEN 1694A Cable)

SD-SDI傳輸300m (BELDEN 1694A Cable)

產品尺寸：110mm (W)×288mm (D)×32mm (H)

產品重量(凈重)： 750g

外部材質：五金

工作溫度：0 ?C~40 ?C/32 ?F~104 ?F

儲藏溫度：?20 ?C~60 ?C/?4 ?F~140 ?F

相對濕度：20~90% RH (Non-condensing)

功耗： 5W

五、面板接口說明:

5.1 前面板接口

BLACK Button: 黑屏按鈕.按下此按鈕,輸出的HDMI/DVI/VGA/AV均為黑屏(注SDI是旁路輸出,不會黑屏)

HDMI/DVI/VGA OUT button: 輸出分辨率選擇按鈕

CVBS OUT button: CVBS輸出PAL/NTSC設置按鈕

5.2 后面板接介紹

SDI IN:SDI輸入接口,連接SDI攝像機或攝像頭等SDI信號源

SDI LOOP OUT: SDI環出,與輸入的SDI信號源的畫面一致,連接到SDI監視器或采集卡上

OUTPUT: HDMI/DVI/VGA/AC輸出接口,連接到所需要的電視機或顯示設備上等.

DC 12V: DC/12V電源輸入接口,使用配套的電源適配器連接到220V的市電中,

ON/OFF: 電源開關;

六.連接示意圖:
