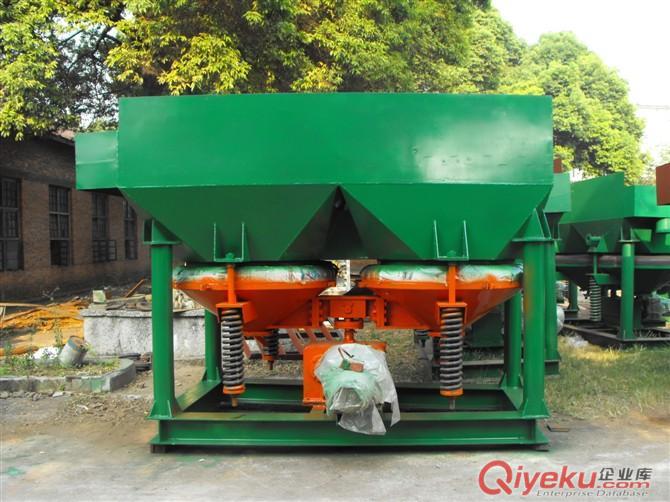

產品名稱：鋸齒波跳汰機
跳汰機產品概況：
鋸齒波跳汰機是現代重選設備之
，由于其處理能力大，選別粒度范圍廣，操作維護簡單，作為粗選或精選被廣泛用于選別 砂金、錫、鈦、赤鐵、鐵礦、煤等礦物，
別是在錳礦、重晶石選礦領域中得到了廣泛應用。
傳統的跳汰機多為圓周偏心驅動，其跳汰脈動曲線多為
弦波形，由于隔膜運動產生的上升、下降水流速度和作用時間基本相同，因此，不利于跳汰床層松散及礦粒按比重分層，從而影響了設備的選別比和回收率。
鋸齒波跳汰機是根據跳汰床層理論分層規律，在傳統跳汰機基礎上進行研制和改進的
種節能重選設備，其跳汰脈動曲線呈鋸齒形，使上升水流快于下降水流：上升時間短、下降時間長；克服了
弦波，脈動曲線跳汰機產生的上升、下降水流和作用時間相同的缺陷，增強了床層的松散度，緩解了吸入作用，使礦物中的重礦粒得到充分沉降，大大提高了設備的選別比能力和回收率。其與
弦波跳汰機對比分別提高：Sn 3.01%、W 5.5%、Pb 1.63%、Zn 2.04%；耗水量減少30%-40%，占地面積減少1/3，且沖程可調整，由于采用電磁調整電機進行拖動使沖次可無級調節。其性能達到國內先進水平，是目前較理想的節能重選設備之
跳汰機產品應用范圍：
用于選別金、錫、鈦、鎢、赤鐵、鐵礦、 鉻鐵礦、重晶石、砂金礦、煤等礦物，
別是在錳礦選礦領域中得到了廣泛應用。
跳汰機產品規格及技術參數：
|
項目
參數
型號
|
跳汰室
|
隔膜
|
給礦粒度mm
|
篩下補給水量m3/
噸礦
|
補給水壓力
Mpa
|
處理量
t/h
|
電機
功率
kw
|
外形尺寸mm
|
重量
kg
|
備注
|
|
形狀
|
面積m2
|
沖程mm
|
沖次
次/min
|
|
JT0.57-1
|
梯形
|
0.57
|
（M12凸輪）8.5—12
（M17凸輪）10—17
（M21凸輪）12—21
|
80-180
|
<6
|
1-2
|
≥0.05
|
1.5-3
|
1.5
|
1550×780×1530
|
610
|
|
|
JT1-1
|
梯形
|
1.04
|
<10
|
2-3
|
2.5-5
|
2.2
|
2270×1110×1890
|
900
|
|
|
JT2-2
|
矩形
|
2.28
|
<10
|
2-4
|
5-10
|
3
|
3225×1550×2050
|
1640
|
|
|
JT3-1
|
梯形
|
3
|
12－30可調
|
50-125
|
<10
|
3-6
|
≥0.05
|
7.5-15
|
5.5
|
2745×2000×3030
|
3085
|
|
|
JT4-2
|
矩形
|
4
|
25－57五種凸輪可調
|
<25
|
4-8
|
8-20
|
7.5
|
4240×1990×2750
|
3098
|
大顆粒
跳汰機
|
|
JT4-2A
|
矩形
|
4
|
25－57五種凸輪可調
|
<25
|
4-8
|
8-20
|
4×2
|
4240×1990×2750
|
3500
|
大顆粒
跳汰機
雙傳動
|
|
JT5-2
|
梯形
|
4.86
|
12-30可調
|
<10
|
3-6
|
12-25
|
7.5
|
3600×2000×2600
|
4500
|
