用于冷噴道路劃線，冷噴式劃線機的液壓動力產品。
液壓劃線機適用于手推式，車載式，雙動力噴頭，設備配套等等使用范圍。本產品具有壓力穩定，輸出平穩，重量輕，外形好看等優勢。

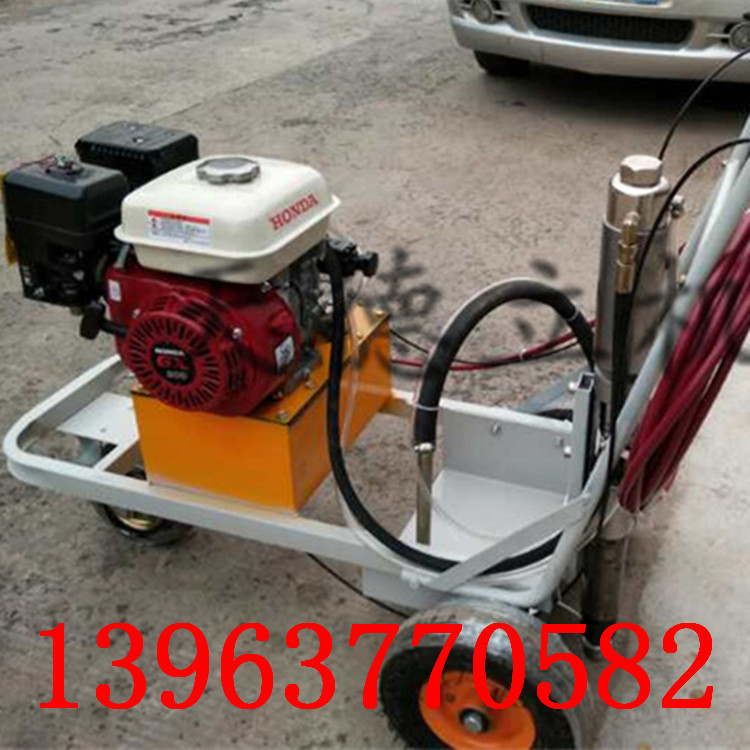

液壓柱塞泵劃線機主要由氣缸上蓋及與其相連的氣缸下蓋組成氣缸，氣缸置于機座上，氣缸內設有活塞和活塞桿，還設有上先導閥體和下先導閥體，氣缸上蓋的頂部設有若干條加強筋，在頂部還設有防爆蓋。氣缸下蓋上設有進氣軟管和安全閥，進氣軟管依次連接油霧器、進氣濾芯、調壓閥、進氣球閥、進氣三通和進氣接頭，在油霧器上設有油杯，在進氣濾芯上設有調壓閥，在進氣三通上設有進氣安全閥。在氣缸下蓋的中間還設有涂料缸及泵座，泵座連接輸出接頭，輸出接頭上設有過濾器總成。涂料缸的下方通過連接螺母連接吸入閥體。在氣缸上還設有觀察螺塞、配氣塊和消音器。
濟寧天德立24小時歡迎您的來電！13963770582
液壓柱塞泵劃線機技術參數
|
外型尺寸：（長×寬×高）
|
252cm x 79 cm x104cm
|
|
較大流量（升/分）：
|
12.8升/分鐘
|
|
劃線線寬范圍：
|
5 cm-60 cm
|
|
較大工作壓力：
|
22.8 MPa (3300 psi)
|
|
較大劃線速度：
|
122米/分
|
|
較大支持噴嘴
|
引擎：0.051英寸；
|
|
雙汽油發動機
|
6.5Hp
|
|
整機重量：
|
158kg
|
注意事項：
1、噴涂機接線時一定要接入接地線，接線后一定要絕緣膠帶包扎牢固。
2、工作時一定要鎖住輪子。
3、沖洗機體時，小心進入電機內。
4、一定要檢查空壓機內是否有適量的機油。
5、使用后一定要清洗料斗，管路內外要沖干凈。
6、攪拌時嚴禁用手插入料斗內。
7、空壓機及電機旋轉時，不可用手觸摸。
柱塞泵體 采用全油侵入式潤滑方式，液壓助力，減小磨損。使用壽命可達四萬小時以上。
密封墊 采用美國進口原料精心設計鑄造而成。超耐磨，不論在冬季還是在夏季都可以使用自如，耐酸堿，耐疲勞，更換簡單方便。
吸料管網 立式車身，吸液管容易打理清洗，一人可獨立移動操作方便。不銹鋼加工抗腐蝕，內壁不脫落無堵塞。吸液濾網解決了進液面小，易堵塞的問題，增加進液面積，空間縮小。內置加大濾網。
閥體 進液閥和出液閥采用球式體瓷珠超耐磨，比傳統鋼球超出幾十倍壽命。不斷面，不碎坐。
調壓 機械式自動調壓壓力穩定，無脈沖，油侵式保護，壽命超長。易維護，維護費用實惠。
車架 采用立式設計緊湊實用移動方便，可拆卸，車架可輕松纏繞30米高壓軟管，整體設備易打理。
隔膜泵的優勢：在整個壓力范圍內，壓力控制良好，適用于質感、水等的大容量輸送；2、購買成本較低隔膜泵的。
柱塞泵優勢：1、可輕易處理高粘度涂料；2、在噴嘴相同的條件下可產生更高的壓力霧化更好；3、可進行長時間的工作(24小時工作)；4、更能承受艱苦的使用環境；5、維護費用低，容易維修；6、吸料容易；7、僅在要求噴涂時才運行。
