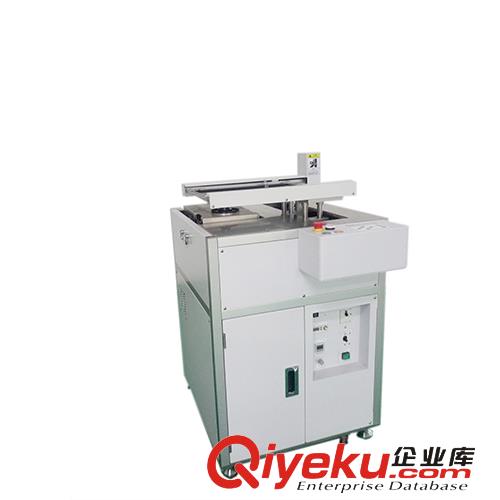

本規格書適用于TAK-330T小型選擇焊接機 。

TAK-330T性能參數

1)可使用基板尺寸

基板尺寸：50Ｗ×50Ｌ～250Ｗ×330Lmm

基板厚度：0.8～2mm

引腳線長：3mm以下

部品高度：以基板下面為基準

2）生產方式

從基板上面50mm以下

3）顏色

從基板下面25mm以下

4）重量

基板彎度：0.5mm以內

基板重量：含貼著部品15Kg以內

5）裝置外形尺寸

錫爐固定／基板貼著部XYZ定位

（我司標準色）

130kg[含焊錫16Kg(比重7.3)]

（本體：93kg錫槽：37kg）

W620mm(錫槽拉出時890)×L820mm×H1150mm

1) TAK-330T基板放置部

①方式

步進馬達驅動X軸?Y軸驅動

Z軸驅動

驅動功率1軸：約25W

②基板重量

2.5Kg以內

③X軸移動速度

焊接時0.1mm～100mm/sec

焊點移動速度100～300mm/sec

④Y軸移動速度

焊接時0.1mm～100mm/sec

焊點移動速度100～300mm/sec

⑤Z軸移動速度

焊接時0~50mm/sec

焊點移動速度25mm/sec

⑥基板放置部

PCB工藝邊最少３ｍｍ

⑦基板固定方法

手動移動固定

焊點移動速度100～300mm/sec

2)N2預熱

①加熱方式

加熱管直接加熱

②功率

加熱管：單相200V1.1KW

③N2使用量

0.5MPa15?/min～25?/min

④N2設定范圍溫度

～350℃

※但是，若超過350℃時使用壽命會降低。

⑤N2常用溫度

350℃±10％

⑥N2量調整

數量流量計調整

3) TAK-330T錫爐

①方式

點噴流

②使用噴嘴內徑

φ4mm～φ20mm

③噴流波高

{zd0}4mm

④噴流波高調整

步進馬達rpm控制

⑤波高精度

±0.5mm以下

⑥通過元器件線

3㎜以下

⑦焊錫容量

約16kg（比重7.3）

⑧焊接溶解方式

加熱管間接加熱

⑨加熱管容量

單相200V2.1kw（0.35kw×6個）

⑩焊錫設定范圍

～320℃

?常用焊錫溫度

260℃～300℃

?焊錫溶解時間

約40分（室溫20℃?設定270℃時）

?噴流馬達

步進馬達

?材質?處理

內槽：SUS316

其他泵部品等：SUS316

SUS316+表面處理

4) TAK-330T主控制裝置

①方式

PC和電腦控制式

②NC程序登錄數

100步40個文件（200步20個文件）

③操作按鍵

  3-1開始按鍵

綠色按鍵

  3-2停止?復位按鍵

黃色按鍵按1次停止?按２次復位

  3-3緊急停止按鍵

紅色按鍵

  3-4調整設定按鍵

綠?黃色?紅按鍵各種數據設定用按鍵

  3-5主電源

主電源供給4KW

④表示

用LCD設定各項參數

5）TAK-330T各種報警信號動作

報警項目

表示

緊急停止　ＯＮ

* Emergency stop*

錫爐超溫

* SLD.. over heat*

錫爐熱傳斷線

* SLD. TH broken*

N2加熱器器超溫

* N2P over heat *

N2加熱器熱傳斷線

* N2P TH broken *

N2流量報警

* N2 flow alarm *

※　限位傳感器檢出

*Area sens stop*

※　安全蓋打開

*Cover opend *

錫爐無定位

*SLD. Position *

溫控通信錯誤

*TIC-Comm Error*

X軸原點錯誤

*X-ORG. Error *

Y軸原點錯誤

*Y-ORG. Error *

Z軸原點錯誤

*Z-ORG. Error *

1）電源

單相220V±10%50／60Hz4ｋVA

※請對應電源電壓，不要超過范圍之內。

2）氮氣

0.4～0.5MPa25L／min

氮氣供給部外徑φ６mm單按接頭

3） 附屬品

※噴嘴：根據客戶需求配置(2個)

※噴嘴用扳手：1個

※扳手８mm：１個

※USB線（MINI－A型）：長度2ｍ1條

※安裝CD（含程序控制軟件）

※操作說明書：1套（中文）

1）正西小型選擇焊接機保修

保修期間

交貨驗收后1年（生產時間8小時/日）

此期間發生了明顯地原因歸于我司的責任故障，作無償修理。

但是消耗品不在保修范圍內。

因使用者不注意及天災地變等損傷發生的故障，作為有償修理。

2）正西免責事項

以下不是我司保修范圍內。

①  因故障，生產補償等一切的損害補償。

②  因操作員?管理過失發生的故障修理。

③  我司不知情時擅自改造發生的故障修理。

④  不可抗力的起因。

3)其他

①  氮氣配管?設置連接。

②  供給氮氣請務必用過濾等除去水分和雜物。

③  放置場所強度是150㎏／m²以上。

④  如對本規格書及內容有不明之處，或者追加項目時，請聯系我司相關營業負責人員。

⑤  交貨期、價格是按照初期協商，無特殊情況不會變化。但如需追加仕樣變更的相關費用需另報價。
