PLC采用的編程語言有梯形圖、布爾助記符、功能表圖、功能模塊和語句描述編程語言。編程方法的多樣性使編程簡單、應用面拓展。操作十分靈活方便，監視和控制變量十分容易。

西門子PLC S7-300系列PLC安裝及注意事項

西門子S7-300安裝注意事項一) 輔助電源功率較小，只能帶動小功率的設備(光電傳感器等);

西門子S7-300安裝注意事項二) 一般PLC均有一定數量的占有點數(即空地址接線端子)，不要將線接上;

西門子S7-300安裝注意事項三) PLC存在I/O響應延遲問題，尤其在快速響應設備中應加以注意。

西門子S7-300安裝注意事項四) 輸出有繼電器型，晶體管型(速輸出時宜選用)，輸出可直接帶輕負載(LED指示燈等);

西門子S7-300安裝注意事項五) 輸入/斷的時間要大于PLC掃描時間;

西門子S7-300安裝注意事項六) PLC輸出電路中沒有保護，因此應在外部電路中串聯使用熔斷器等保護裝置，止負載短路造成損壞PLC;

西門子S7-300安裝注意事項七) 不要將交流電源線接到輸入端子上，以免燒壞PLC;

西門子S7-300安裝注意事項八) 接地端子應獨立接地，不與其它設備接地端串聯，接地線裁面不小于2mm2;

西門子S7-300安裝注意事項九) 輸入、輸出信號線盡量分走線，不要與動力線在同一管路內或捆扎在一起，以免出現干擾信號，產生誤動作;信號傳輸線采用屏蔽線，并且將屏蔽線接地;為保證 信號可靠，輸入、輸出線一般控制在20米以內;擴展電纜易受噪聲電干擾，應遠離動力線、壓設備等。

西門子代理商(中國)有限公司20個不同的CPU: 7種標準型CPU(CPU 312,CPU 314,CPU 315-2 DP,CPU 315-2 PN/DP,CPU 317-2 DP,CPU 317-2 PN/DP,CPU 319-3 PN/DP) 6 個緊湊型 CPU（帶有集成技術功能和 I/O）（CPU 312C、CPU 313C、CPU 313C-2 PtP、CPU 313C-2 DP、CPU 314C-2 PtP、CPU 314C-2 DP） 5 個故障安全型 CPU（CPU 315F-2 DP、CPU 315F-2 PN/DP、CPU 317F-2 DP、CPU 317F-2 PN/DP、CPU 319F-3 PN/DP） 2種技術型CPU(CPU 315T-2 DP, CPU 317T-2 DP) 18種CPU可在-25?C 至 60?C的擴展的環境溫度范圍中使用 具有不同的性能等級，滿足不同的應用領域。

SIMATIC S7-300 提供多種性能等級的 CPU。除了標準型 CPU 外，還提供緊湊型 CPU。
同時還提供技術功能型 CPU 和故障安全型 CPU。

下列標準型CPU 可以提供：

CPU 312，用于小型工廠
CPU 314，用于對程序量和指令處理速率有額外要求的工廠
CPU 315-2 DP，用于具有中/大規模的程序量以及使用PROFIBUS DP進行分布式組態的工廠
CPU 315-2 PN/DP，用于具有中/大規模的程序量以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統
CPU 317-2 DP，用于具有大容量程序量以及使用PROFIBUS DP進行分布式組態的工廠
CPU 317-2 PN/DP，用于具有大容量程序量以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統
CPU 319-3 PN/DP，用于具有極大容量程序量何組網能力以及使用PROFIBUS DP和PROFINET IO進行分布式組態的工廠，在PROFInet上實現基于組件的自動化中實現分布式智能系統

下列緊湊型CPU 可以提供：

CPU 312C，具有集成數字量 I/O 以及集成計數器功能的緊湊型 CPU
CPU 313C，具有集成數字量和模擬量 I/O 的緊湊型 CPU
CPU 313C-2 PtP，具有集成數字量 I/O 、2個串口和集成計數器功能的緊湊型 CPU
CPU 313C-2 DP，具有集成數字量 I/O 、PROFIBUS DP 接口和集成計數器功能的緊湊型 CPU
CPU 314C-2 PtP，具有集成數字量和模擬量 I/O 、2個串口和集成計數、定位功能的緊湊型 CPU
CPU 314C-2 DP，具有集成數字量和模擬量 I/O、PROFIBUS DP 接口和集成計數、定位功能的緊湊型 CPU

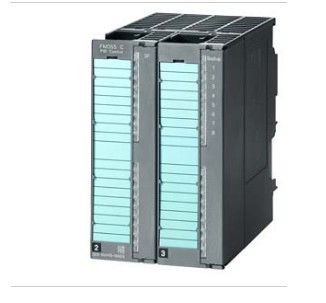

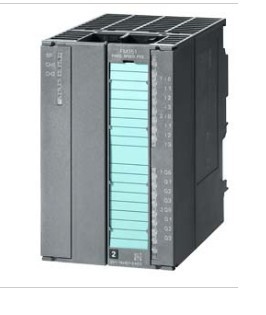

西門子S7-300CPU313C-2PTP模塊控制器

PLC在數控機床中的工作流程簡介 PLC的分類 PLC在數控機床中的工作流程，和通常的PLC工作流程基本上是一致的，分為以下幾個步驟: (1).輸入采樣:輸入采樣，就是PLC以順序掃描的方式讀入所有輸入端口的信號狀態，并將此狀態，讀入到輸入映象寄存器中。當然，在程序運行周期中這些信號狀態是不會變化的，除非一個新的掃描周期的到來，并且原來端口信號狀態已經改變，讀到輸入映象寄存器的信號狀態才會發生變化。 (2)、程序執行:程序執行階段系統會對程序進行特定順序的掃描，并且同時讀入輸入映像寄存區、輸出映像寄存區的讀取相關數據，在進行相關運算后，將運算結果存入輸出映像寄存區供輸出和下次運行使用。 (3)、出新階段:在所指令執行完成后，輸出映像寄存區的所有輸出繼電器的狀態(接通/斷)在輸出新階段轉存到輸出鎖存器中，通過特定方式輸出，驅動外部負載。 PLC是專為工業自動控制而發的裝置，通常PLC采用面向控制過程，面向問題的“自然語言”編程。不同廠家的產品采用的編程語言不同，這些編程語言有梯形圖、語句表、控制系統流程圖等。為了增強PLC的各種運算功能，有的PLC還配有BASIC語言，并正在探索用其他級語言來編程。 日本的FANUC公司、立石公司、三菱公司、富士公司等所生產的PLC產品，都采用梯形圖編程。在用編程器向PLC輸入程序時，一般簡易編程器都采用編碼表輸入，大型編程器也可用梯形圖直接輸入。在眾多的PLC產品中，由于制造廠家不同，其指令系統的表示方法和語句表中的助記符也不盡相同，但原理是wq相同的。在本書中我們以FANUC-PMC-L為例，對適用于數控機床控制的PLC指令作一介紹。在FANUC系列的PLC中，規格型號不同時，只是功能指令的數目有所不同，如北京機床研究所與FANUC公司合作發的FANUC-BESK PLC-B功能指令23條，除此以外，指令系統是wq一樣的。 在FANUC-PMC-L中有兩種指令：基本指令和功能指令。當設計順序程序時，使用最多的是基本指令，基本指令共12條。功能指令便于機床特殊運行控制的編程，功能指令有35條。在基本指令和功能指令執行中，用一個堆棧寄存器暫存邏輯操作的中間結果，堆棧寄存器有9位（如圖1所示），按先進后出、后進先出的原理工作。當前操作結果壓入時，堆棧各原狀態全部左移一位；相地取出操作結果時堆棧全部右移一位，{zh1}壓入的信號首先恢復讀出。

圖解法編程圖解法是靠畫圖進行 PLC 程序設計。常見的主要有梯形圖法、邏輯流程圖法、時序流程圖法和步進順控法。(1) 梯形圖法：梯形圖法是用梯形圖語言去編制 PLC 程序。這是一種模仿繼電器控制系統的編程方法。其圖形甚至元件名稱都與繼電器控制電路十分相近。這種方法很容易地就可以把原繼電器控制電路移植成 PLC 的梯形圖語言。這對于熟悉繼電器控制的人來說，是最方便的一種編程方法。(2) 邏輯流程圖法：邏輯流程圖法是用邏輯框圖表示 PLC 程序的執行過程，應輸入與輸出的關系。邏輯流程圖法是把系統的工藝流程，用邏輯框圖表示出來形成系統的邏輯流程圖。這種方法編制的 PLC 控制程序邏輯思路清晰、輸入與輸出的因果關系及聯鎖條件明確。邏輯流程圖會使整個程序脈絡清楚，便于分析控制程序，便于查找故障點，便于調試程序和維修程序。有時對一個復雜的程序，直接用語句表和用梯形圖編程可能覺得難以下手，則可以先畫出邏輯流程圖，再為邏輯流程圖的各個部分用語句表和梯形圖編制 PLC 應用程序。(3) 時序流程圖法：時序流程圖法使首先畫出控制系統的時序圖（即到某一個時間應該進行哪項控制的控制時序圖），再根據時序關系畫出對應的控制任務的程序框圖，{zh1}把程序框圖寫成 PLC 程序。時序流程圖法很適合于以時間為基準的控制系統的編程方法。(4) 步進順控法：步進順控法是在順控指令的配合下設計復雜的控制程序。一般比較復雜的程序，都可以分成若干個功能比較簡單的程序段，一個程序段可以看成整個控制過程中的一步。從整個角度去看，一個復雜系統的控制過程是由這樣若干個步組成的。系統控制的任務實際上可以認為在不同時刻或者在不同進程中去完成對各個步的控制。為此，不少 PLC 生產廠家在自己的 PLC 中增加了步進順控指令。在畫完各個步進的狀態流程圖之后，可以利用步進順控指令方便地編寫控制程序。2. 經驗法編程經驗法是運用自己的或別人的經驗進行設計。多數是設計前先選擇與自己工藝要求相近的程序，把這些程序看成是自己的“試驗程序”。結合自己工程的情況，對這些“試驗程序”逐一修改，使之適合自己的工程要求。這里所說的經驗，有的是來自自己的經驗總結，有的可能是別人的設計經驗，就需要日積月累，善于總結。3. 計算機輔助設計編程計算機輔助設計是通過 PLC 編程軟件在計算機上進行程序設計、離線或在線編程、離線仿真和在線調試等等。使用編程軟件可以十分方便地在計算機上離線或在線編程、在線調試，使用編程軟件可以十分方便地在計算機上進行程序的存取、加密以及形成 EXE 運行文件。7.3.2 PLC 軟件系統設計的步驟在了解了程序結構和編程方法的基礎上，就要實際地編寫 PLC 程序了。編寫 PLC 程序和編寫其他計算機程序一樣，都需要經歷如下過程。1. 對系統任務分塊分塊的目的就是把一個復雜的工程，分解成多個比較簡單的小任務。這樣就把一個復雜的大問題化為多個簡單的小問題。這樣可便于編制程序。2. 編制控制系統的邏輯關系圖從邏輯關系圖上，
