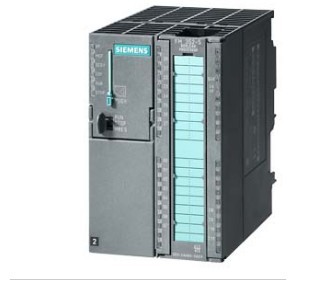

西門子CPU313C-2PTP控制器報價圖片

模塊化微型PLC，中、小規模的性能要求
各種性能的模塊可以非常好地和適應自動化控制任務
簡單實用的分布式結構和多界面網絡能力，應用十分靈活
方便用戶和簡易的無風扇設計
當控制任務時，可擴展
大量的集成功能使它功能非常強勁
S7-300F
6ES79538LF200AA0
故障型自動化，工廠日益的需求
于S7-300
可連接配有相關模塊的附加 ET 200S 和 ET 200M 分布式 I/O 站
通過采用 PROFIsafe 行規的 PROFIBUS DP 進行相關通訊
此外，還有用于與無關應用的模塊
ST 70 產品樣本:
您也可以在產品目錄 ST 70 中查找有關 SIMATIC S7-300 的信息：
S7-300
SIMATIC S7-300 是模塊化的微型 PLC ，可中、低端的性能要求。
模塊化、無風扇設計、易于實現分布式結構以及方便的操作,使得 SIMATIC S7-300 成為中、低端應用中各種不同任務的經濟、用戶友好的解決方案。
SIMATIC S7-300 的應用領域包括：
特殊機械，
紡織機械，
包裝機械，
一般機械設備制造，
控制器制造，
機床制造，
安裝，
電氣與電子工業及相關產業。
多種性能等級的 CPU，具有用戶友好功能的全系列模塊，可允許用戶根據不同的應用選取相應模塊。任務擴展時，可通過使用附加模塊隨時對控制器進行升級。
SIMATIC S7-300 是一個通用的控制器：
具有高電磁兼容性和抗震性，可大限度地用于工業領域。
S7-300F
SIMATIC S7-300F 故障自動化可使用在對要求較高的設備中。其可對立即停車進行控制，因此不會對人身、造成損害。
S7-300F 下列要求：
要求等級 AK 1 - AK 6 符合 DIN V 19250/DIN V VDE 0801
要求等級 SIL 1 - SIL 3 符合 IEC 61508
類別 1 - 4 符合 EN 954-1
另外，模塊還可用在 S7-300F 及故障模塊中。因此它可以創建一個全集成的控制，在非相關和相關任務共存的工廠中使用。使用相同的工具對整個工廠進行組態和編程。
S7-300
一般步驟
S7-300自動化采用模塊化設計。它擁有豐富的模塊，且這些模塊均可以地組合使用。
西門子CPU315處理器

特殊指令
名稱 指令格式
（語句表） 功能 操作數
中斷指令 ATCH INT，EVNT 把一個中斷事件（EVNT）和一個中斷程序聯系起來，并允許該中斷事件 INT：常數
EVNT：常數（CPU221/222：0~12，19~23，27~33；CPU224：0~23，27~33；CPU226：0~33）
DTCH EVNT 截斷一個中斷事件和所有中斷程序的聯系，并禁止該中斷事件
ENI 全局地允許所有被連接的中斷事件 無
DISI 全局地關閉所有被連接的中斷事件
CRETI 根據邏輯操作的條件從中斷程序中返回
RETI 位于中斷程序結束，是必選部分，程序編譯時自動在程序結尾加入該指令
通信指令 NETR TBL，PORT 初始化通訊操作，通過指令端口（PORT）從遠程設備上接收數據并形成表（TBL）。可以從遠程站點讀多16個字節的信息 TBL：VB，MB，*VD，*AC，*LD
PORT：常數
NETW TBL，PORT 初始化通訊操作，通過端口（PORT）向遠程設備寫表（TBL）中的數據，可以向遠程站點寫多16個字節的信息
XMT TBL，PORT 用于端口。發送數據緩沖區（TBL）中的數據，數據緩沖區的個數據指明了要發送的字節數，PORT用于發送的端口 TBL：VB，IB，QB，MB，SB，SMB，*VD，*AC，*LD
PORT：常數（CPU221/222/224為0；CPU226為0或1）
RCV TBL，PORT 初始化或結束接收信息的。通過端口（PORT）接收的信息存儲于數據緩沖區（TBL），數據緩沖區的個數據指明了接收的字節數
GPA ADDR，PORT 讀取PORT的CPU口的站地址，將數值放入ADDR的地址中 ADDR：VB，IB，QB，MB，SB，SMB，LB，AC，*VD，*AC，*LD
在SPA指令中ADDR還可以是常數
PORT：常數
SPA ADDR，PORT 將CPU口的站地址（PORT）設置為ADDR的數值
時鐘指令 TODR T 讀當前時間和日期并把它裝入一個8字節的緩沖區（起始地址為T） T：VB，IB，QB，MB，SB，SMB，LB，*VD，*AC，*LD
TODW T 將包含當前時間和日期的一個8字節的緩沖區（起始地址是T）裝入時鐘
高速計數器指令 HDEF HSC，MODE 為的高速計數器分配一種工作。每個高速計數器使用之前必須使用HDEF指令，且只能使用一次 HSC：常數（0~5）
MODE：常數（0~11）
HSC N 根據高速計數器特殊存儲器位的狀態，按照HDEF指令的工作，設置和控制高速計數器。N了高速計數器號 N：常數（0~5）
高速脈沖輸出指令 PLS Q 檢測用戶程序設置的特殊存儲器位，由控制位定義的脈沖操作，從Q0.0或Q0.1輸出高速脈沖
可用于高速脈沖串輸出（PTO）或寬度可調脈沖輸出（PWM） Q：常數（0或1）
PID回路指令 PID TBL，LOOP 運用回路表中的輸入和組態信息，進行PID運算。要執行該指令，邏輯堆棧頂（TOS）必須為ON狀態。TBL回路表的起始地址，LOOP控制回路號
回路表包含9個用來控制和PID運算的參數：變量當前值（PVn），變量前值（PVn-1），給定值（SPn），輸出值（Mn），增益（Kc），采樣時間（Ts），積分時間（Ti），微分時間（Td）和積分項前值（MX）
為使PID計算是以所要求的采樣時間進行，應在定時中斷執行中斷程序或在由定時器控制的主程序中完成，其中定時時間必須填入回路表中，以作為PID指令的一個輸入參數 TBL：VB
LOOP：常數（0到7）

_

PS307 電 源 模 塊
6ES7307-1BA00-0AA0 120/230VAC輸入，24VDC輸出， 2A
6ES7307-1EA00-0AA0 120/230VAC輸入，24VDC輸出， 5A
6ES7307-1KA01-0AA0 120/230VAC輸入，24VDC輸出， 10A

中 央 處 理 單 元 CPU
6ES7312-1AE13-0AB0 CPU312，32K工作內存，位操作時間0.2μs，DI/DO大256點，AI/AO大64點

6ES7312-5BE03-0AB0 CPU312C，32K工作內存，位操作時間0.2μs，集成10DI/6DO,2通道高速計數，2通道PWM輸出，2通道測量，PID調節；DI/DO大256點，AI/AO大64點，1個40針前連接器（另購）

6ES7313-5BF03-0AB0 CPU313C，64K工作內存，位操作時間0.1μs，集成24DI/16DO，4AI/2AO,3通道高速計數，2通道PWM輸出，2通道測量，PID調節；DI/DO大1016/1008點，AI/AO大253/250點，2個40針前連接器（另購）

6ES7313-6BF03-0AB0 CPU313C-2PtP，64K工作內存，位操作時間0.1μs，RS485點對點接口，集成16DI/16DO，3通道高速計數，2通道PWM輸出，2通道測量，PID調節；DI/DO大1008點，AI/AO大248點，1個40針前連接器（另購）

6ES7313-6CF03-0AB0 CPU313C-2DP，64K工作內存，位操作時間0.1μs，PROFIBUS-DP主/從接口，集成16DI/16DO，3通道高速計數，2通道PWM輸出，2通道測量，PID調節；DI/DO大1008點，AI/AO大248點，1個40針前連接器（另購）

6ES7314-1AG13-0AB0 CPU314，96K工作內存，位操作時間0.1μs，DI/DO大1024點，AI/AO大256點

6ES7314-6BG03-0AB0 CPU314C-2PtP，96K工作內存，位操作時間0.1μs，RS485點對點接口，集成24DI/16DO，4AI/2AO，4通道高速計數，4通道PWM輸出，4通道測量，PID調節，一軸定位功能；DI/DO大1016/1008點，AI/AO大253/250點，2個40針前連接器（另購）

6ES7314-6CG03-0AB0 CPU314C-2DP, 96K工作內存，位操作時間0.1μs，PROFIBUS-DP主/從接口，集成24DI/16DO，4AI/2AO,4通道高速計數，4通道PWM輸出，4通道測量，PID調節，一軸定位功能；DI/DO大1016/1008點，AI/AO大253/250點，2個40針前連接器（另購）

6ES7315-2AG10-0AB0 CPU315-2DP, 128K工作內存，位操作時間0.1μs，PROFIBUS-DP主/從接口,DI/DO大16384點(集中式1024點)，AI/AO大1024點（集中式256點）

6ES7315-2EH13-0AB0 CPU315-2PN/DP， 256K工作內存，位操作時間0.1μs，PROFIBUS-DP主/從接口,PROFINET接口 DI/DO大16384點(集中式1024點)，AI/AO大1024點（集中式256點）

6ES7317-2AJ10-0AB0 CPU317-2DP，512K工作內存，位操作時間0.05μs，PROFIBUS-DP主/從接口,DI/DO大65536點(集中式1024點)，AI/AO大4096點（集中式256點）

6ES7317-2EK13-0AB0 CPU317-2PN/DP，512K工作內存，位操作時間0.05μs，PROFIBUS-DP主/從接口,PROFINET接口DI/DO大65536點(集中式1024點)，AI/AO大4096點（集中式256點）
