保新通過式拋丸機工藝流程

本清理機為步進式雙工位拋丸清理機。其具體工作過程如下：

裝零件→關門→拋丸清理→開門→步進→卸零件→裝零件→拋丸清理

工件在兩掛吊具的吊裝下進入拋丸清理室，當進入拋丸清理區后，懸鏈自動停止，同時大門關閉，兩掛工件在各自的工位上在自轉機構的驅動下自轉，同時{gx}拋丸器對工件進行拋丸清理，清理完畢，彈丸控制器停止供丸，大門打開，工件在懸鏈輸送系統的驅動下被輸送出拋丸清理室，同時未被清理的兩掛工件被輸送進拋丸清理室，重復以上過程，對工件進行{gx}率的拋丸清理。

設備組成及主要配置

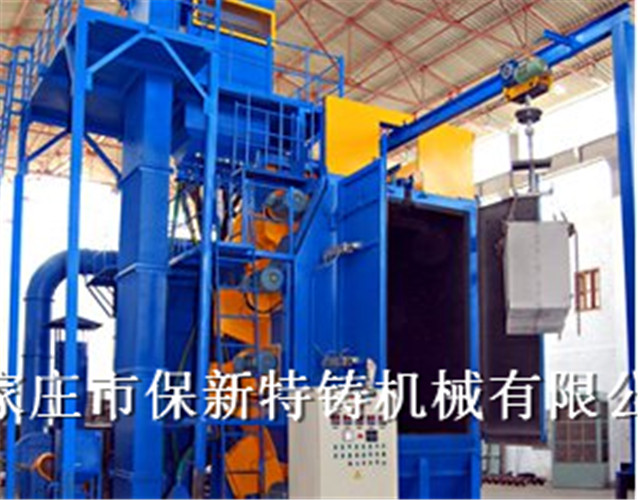

懸鏈通過式拋丸機是二工位懸鏈步進式拋丸清理設備，主要由拋丸清理室、氣動開關門、拋丸器總成、丸料循環凈化系統、懸鏈輸送機（無級調速）、工件自轉機構（無級調速）、除塵系統和控制系統等部分組成。本設備的大部分板焊件均經過拋丸處理，提高了防銹性能。

拋丸清理室

拋丸清理室的側壁設計6臺大功率拋丸器總成，分2個工位，每個工位三個拋頭，保證對被清理工件進行全面的拋丸清理(參看拋射圖)。室體內襯防護板均采用ZGMn13護板：拋丸器的布置經過計算機三維動態模擬，所有布置的角度、位置均由計算機設計確定。在照顧所有需清理工件的基礎上，盡量減少彈丸的空拋，從而{zd0}限度地提高了彈丸的利用率，減少了對清理室內防護板的磨損。

清理室頂部吊鉤行走槽處采用護板、多層抗磨膠版、并且底層為耐沖擊的聚胺脂板密封,頂部尼龍刷組成迷宮式密封帶，結構精巧，以杜絕彈丸反彈至室體外。同時室體頂部懸鏈吊鉤行走的部位，我們采用活動密封板的方式來進行密封。同時拋丸室進出口密封附室我們采用彈性夾鋼耐磨橡膠板密封。
