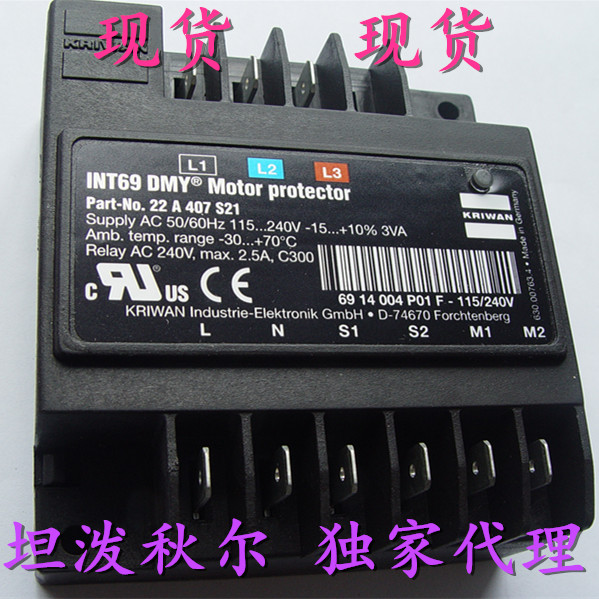

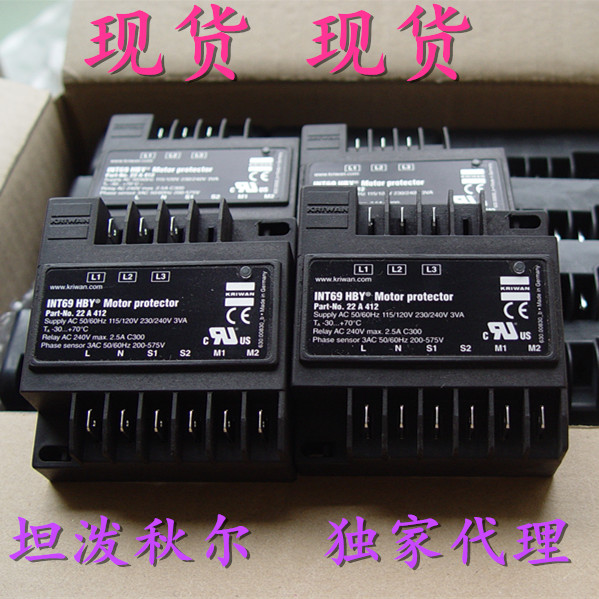

功能介紹： 假若超過熱敏電阻的響應溫度，此模塊關閉并住。當電源電壓也接在D1端子時，三相電源的相序監控起作用。反時間相序也可關掉。D1輸入允許用戶扼制反相旋轉關閉。這是由于在螺桿壓縮機關閉以后壓力平衡之故。斷開電源約5秒后自可以解除。
技術數據
供電電壓 AC 50/60Hz 230 ±10% 3VA
環境溫度 -20…+60℃
測量回路
— 傳感器類型
— 傳感器數量
— 轉換開關
— 連接器
PTC 熱敏電阻依據DIN 44081/082 標準
1…9 個串聯輸入，25℃<1.8KΩ
繼電器斷開：>11.4KΩ±20%
繼電器接通：>2.95KΩ±20%
橙色導線.大約300mm
相順序監控：
— 操作識別
— 馬達電壓
— L1、L2、L3連接器
— 關于相序時間
L-電壓連接D1端口
AC 20…80Hz 200…400V
導線長度大約.250mm和6.3mm連接插頭
<0.5s
繼電器 AC 25OV , max.5A, 300VA ind.
使用壽命 1×106開關頻率
外殼 PA6 GF30
防護等級
采用EN 60529 標準 加終端蓋：IP20
不加終端蓋：IP00
安裝 35mm標準導軌安裝依據， EN 50022標準或底部直接安裝
終端蓋板尺寸 87 x 40 x 58mm
重量 大約210g
工作設定 位于L和D1之間的跳線
功能表 溫度 相順序 連接D1 警告 注解
<觸發值 / 不工作 正常 不評估
相順序
>觸發值 / 不工作 出錯 觸發PTC出錯
不評估相順序
<觸發值 順時針方向或不動 工作 正常 正常情況
>觸發值 順時針方向或不動 工作 出錯 由于PTC出錯觸發
<觸發值 逆時針方向 工作 出錯 由于相順序觸發
>觸發值 逆時針方向 工作 出錯 由于PTC和相順序出錯觸發
