描述
TP4100/TP4101/TP4102 是一款完整的單節鋰離子電池充電管理、放電保護芯片，sc5V 電源正負極反接保護，帶電池正負極反接保護，兼容大小3mA-1000mA 充電電流。其采用恒定電流/恒定電壓線性控制，薄型DFN 與TSOT 封裝與較少的外部元件數目使其成為便攜式產品應用的理想選擇。由于采用了內部PMOSFET 架構，加上防倒充電路，所以不需要外部檢測電阻器和隔離二極管。熱反饋可對充電電流進行自動調節，以便在大功率操作或高環境溫度條件下對芯片溫度加以限制。芯片帶有電源電壓功率自適應功能，可直接從USB 或太陽能取電。充滿電壓固定于4.2V，而充電電流可通過一個電阻器進行外部設置。當電池達到4.2V 之后，充電電流降至設定值1/10，TP4100 將自動終止充電。TP4100 的放電管理包含了欠壓保護、過充保護、輸出短路保護、輸出過流保護、芯片過溫保護以及多種保護后的延時自jh恢復，其他特點包括充電電流監控器、欠壓閉鎖、自動再充電和兩個用于指示充電狀態引腳（TP4101 有一個充電指示狀態引腳）。TP4100 采用8 引腳DFN3*3 封裝，充電電流范圍3mA-1000mA。TP4101 采用6 引腳TSOT23 封裝，充電電流范圍3mA-600mA。TP4102 采用8 引腳DFN2*2 封裝，充電電流范圍3-1000mA。
特點：
·sc5V 電源反接保護；
·兼容大小3mA-1000mA 的可編程充電電流；
·鋰電池正負極反接保護；
·涓流-恒定電流-恒定電壓三段式充電；
·充電模式電源功率自適應；
·精度達到±1%的4.2V 預設充電電壓；
·輸入可達8V；
·20%恒流預充電；
·C/10充電終止；
·充電待機模式下的電源電流80uA，
·放電模式下BAT 待機電流4uA；
·電池2.6V欠壓保護停機，充電自恢復；
·過充保護，輸出短路保護，輸出過流保護；
·保護后，8秒后自恢復；
·多種封裝DFN3*3-8/TSOT23-6/DFN2*2-8。
額定值：
·輸入電源電壓（VCC）：-5.5V～9V
·PROG：-0.3V～VCC+0.3V
·BAT：-4.2V～9V
·CHRG：-0.3V～9V
·BAT 短路持續時間：連續
·BAT 引腳電流：1200mA
·PROG 引腳電流：1500uA
·結溫：145℃
·工作環境溫度范圍：-40℃～85℃
·貯存溫度范圍：-65℃～125℃
·引腳溫度（焊接時間10 秒）：260℃

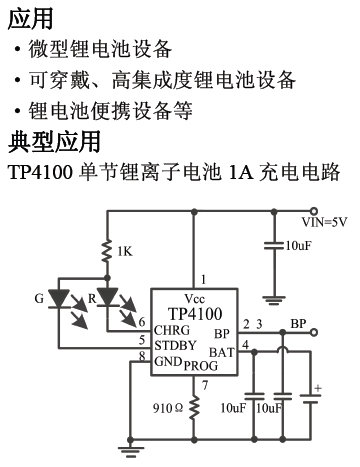

應用：
·醫療、美容產品
·太陽能充電管理
·微型鋰電池設備
·可穿戴、高集成度鋰電池設備
·鋰電池便攜設備等
