許昌紅外輻射管道加熱器是一種對物質預先加熱的節能設備，它安裝在物質設備之前，實現對物質直接加溫，使其在高溫中循環加熱作用，最終達到節約能源的目的。它廣泛應用于重油，瀝青，清油等燃  料油的預先加熱的場合。
    管道加熱器有本體和控制系統兩部分組成。發熱元件采用不銹鋼鋼管做保護套管，高溫電阻合金絲，結晶氧化鎂粉,經壓縮工藝成型。控制部分采用先進的數字電路，集成電路觸發器、高反壓可控硅等組成可調測溫、恒溫系統，保證了電加熱器的正常運行。
    管道加熱器分為兩種模式：一種是采用管道加熱器內部的法蘭式管狀電熱元件倒插在管道加熱器中的反應釜夾套中加熱導熱油，將管道加熱器中的熱能傳輸給管道加熱器內部反應釜中的化工原料。 還有一種方式是直接在管道加熱器中的反應釜中插入管道加熱器中的管狀電熱元件或在管道加熱器的壁四周均勻分布電熱管。這種模式稱為管道加熱器的內熱式。管道加熱器的內熱式升溫快、效率高。


一、   技術思路：

  按照要求，對￠50mmPES管進行加熱融化，要求達到融化溫度300℃—350℃。

根據紅外加熱原理：紅外加熱波長與物料紅外線吸收波長相同或接近時，達到匹配吸收，加熱效率{zg}；實現紅外快速加熱，要解決匹配吸收與能流密度的關系，既能實現匹配吸收，又能在生產中實現快速加熱。

  結合模擬實驗結果，選擇與PES材料紅外匹配吸收性能較好的快速紅外輻射加熱元件，制作紅外加熱器。實現快速融化的目的。

二、加熱器結構設計：

  加熱器外殼：1.0mm不銹鋼制作

  紅外輻射加熱元件：￠10 ， 0.6KW

  額定電壓：380V

  設計總功率:3.6KW

  加熱器外形：長 220mm，寬90mm，高35mm

三、整體敘述及技術指標：

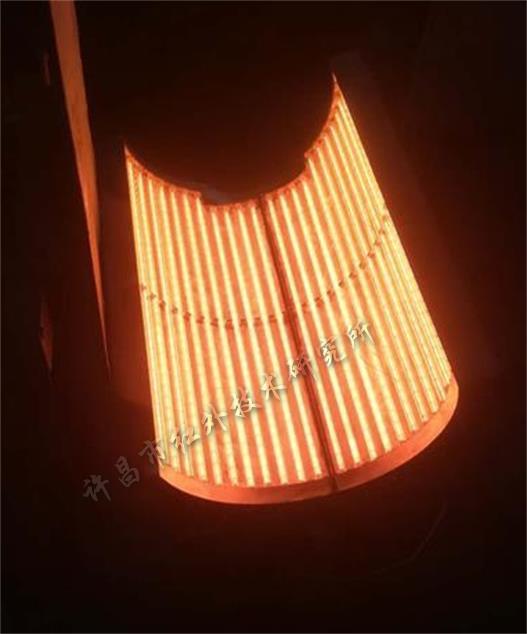

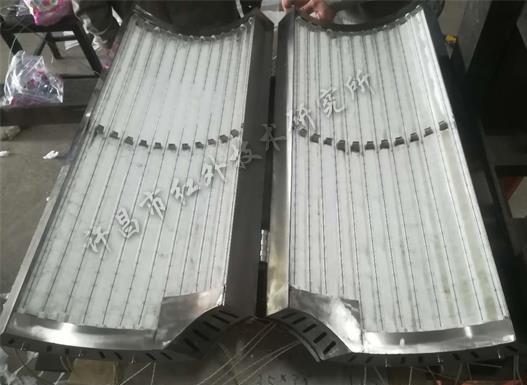

  按照使用要求，加熱器使用1.0mm不銹鋼加工，制作圓柱形紅外輻射加熱器，加熱器可三瓣對開，底部預留轉動軸，配合設備安裝固定，實驗時與PES管平行，進行快速融化。

四、控制方式：

  使用5KW調壓控制器，根據管材直徑及生產工藝，調整距離、加熱時間、使用電壓。從而制定生產工藝。
