技術參數

   基本參數（見表一）

   準確度：1.0級、0.5級；

   使用條件：

  1、 環境溫度：-20～+50℃；

  2、 相對溫度：5%～95%；

  3、 介質溫度：-20～+80℃；

  4、 防爆等級：ibⅡBT4；

   介質壓力：1.0MPa；

   輸出方式：脈沖輸出或4～20mA兩線制；

   安裝方式：法蘭連接；

   傳輸距離：傳感器至顯示儀表的距離可達1km；

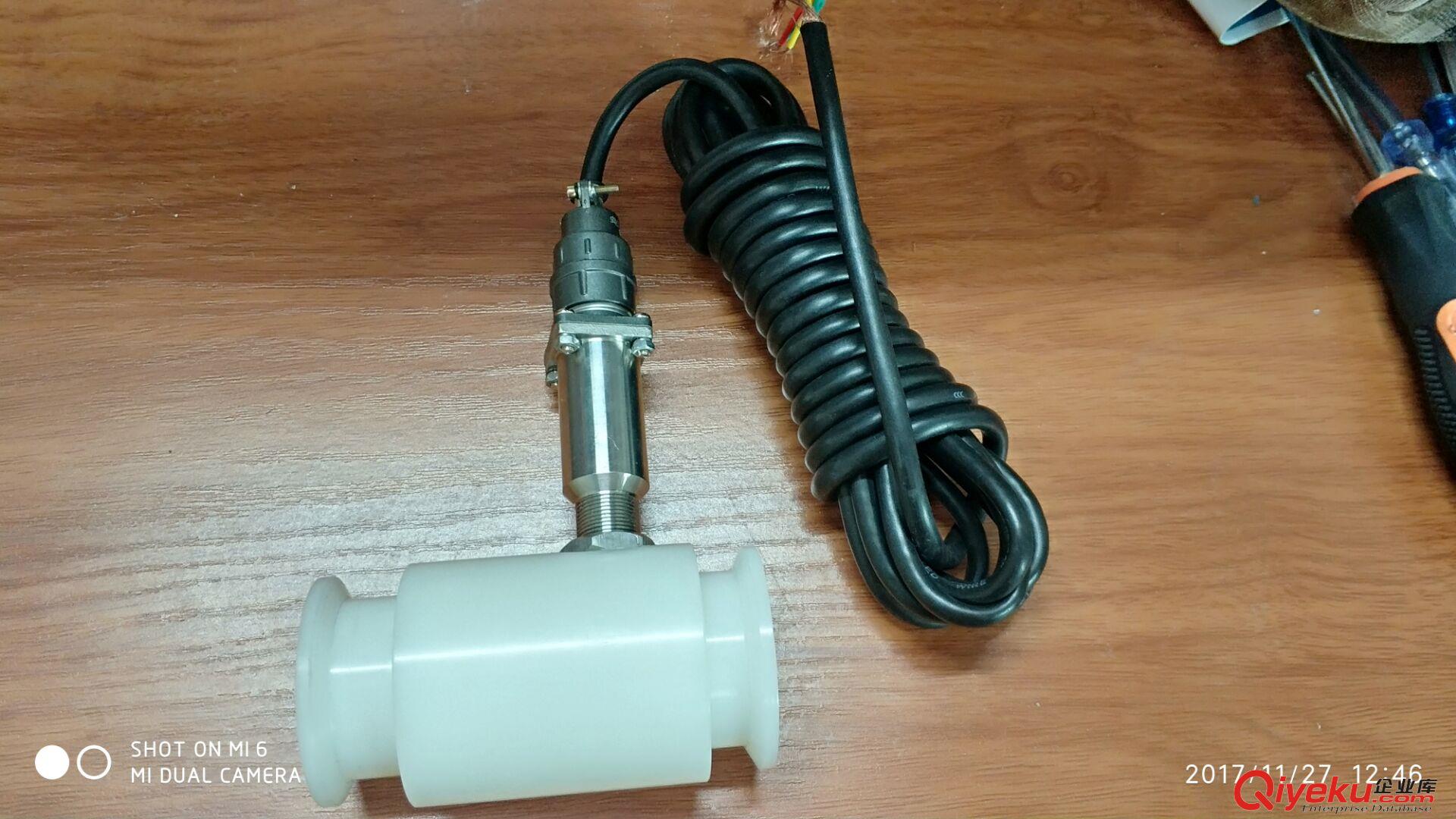

防腐型渦輪流量傳感器(脈沖信號或4~20mA信號 防腐型液體渦輪流量計

標記的含義：LW防腐塑料型渦輪流量傳感器（塑料）銘鴻牌

1、LW：脈沖輸出（5～24V供電）；

2、LWA：4～20mA兩線制變送輸出（24V供電）；

3、LWB：  現場顯示瞬時流量及累計量{zd0}耗電電流25uA。電池供電；

4、LWC：流量變送器4～20mA輸出，+24V供電；不帶顯示。

特點：

1、流量范圍寬，{zd0}量程比可達到1：50；

2、全部采用非金屬材料UPVC（軸承采用防腐陶瓷軸承）；

3、適用于測量較強腐蝕性的酸、堿、鹽液體；

4、現場顯示{zd0}耗電電流為25uA。

（表一）

型號通徑DN（mm）LW-40F   15  流量范圍 始動流量（m3/h)0.1    0.6-6

型號通徑DN（mm）LW-40F   20  流量范圍 始動流量（m3/h)0.3    0.8-8

型號通徑DN（mm）LW-40F   25 流量范圍 始動流量（m3/h)0.5   1-10

型號通徑DN（mm）LW-40F   32  流量范圍 始動流量（m3/h)0.6    1.5-15

型號通徑DN（mm）LW-40F   40  流量范圍 始動流量（m3/h)0.8   2-20

安裝形式 L D d孔數個法蘭 140φ110 φ18 4

型號通徑DN（mm）LW-50F   50 始動流量（m3/h) 3 流量范圍（m3/h) 4-40

安裝形式 L D d孔數個法蘭 150 φ125 φ18 4

型號通徑DN（mm）LW-80F80始動流量（m3/h)8   流量范圍（m3/h)  10-100

安裝形式 L D d孔數個法蘭 160 φ160 φ18 8

型號通徑DN（mm）LW-100F100始動流量（m3/h)15 流量范圍（m3/h)20-200

安裝形式 L D d孔數個法蘭 180 φ180 φ18 8
