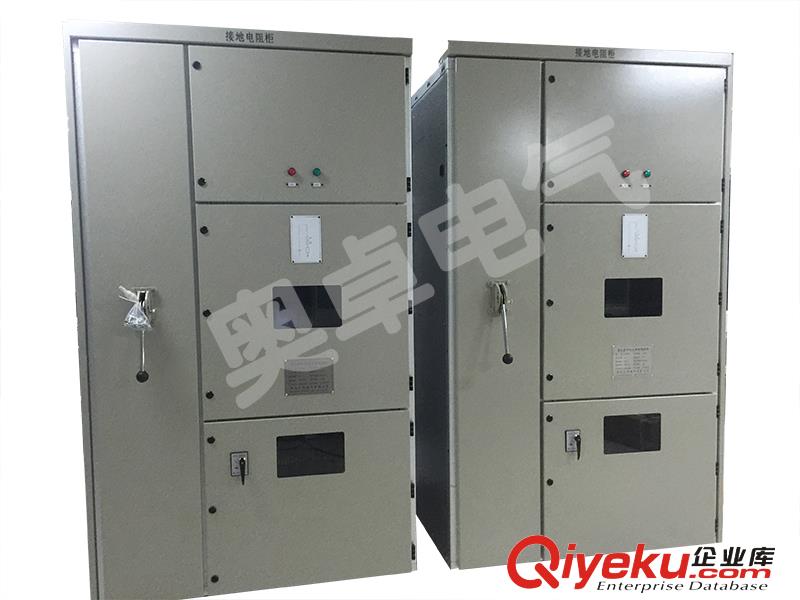

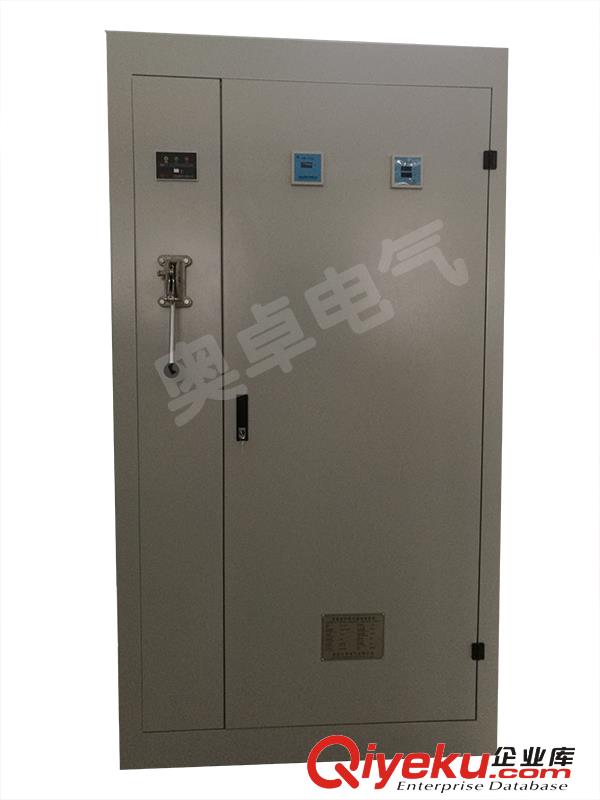

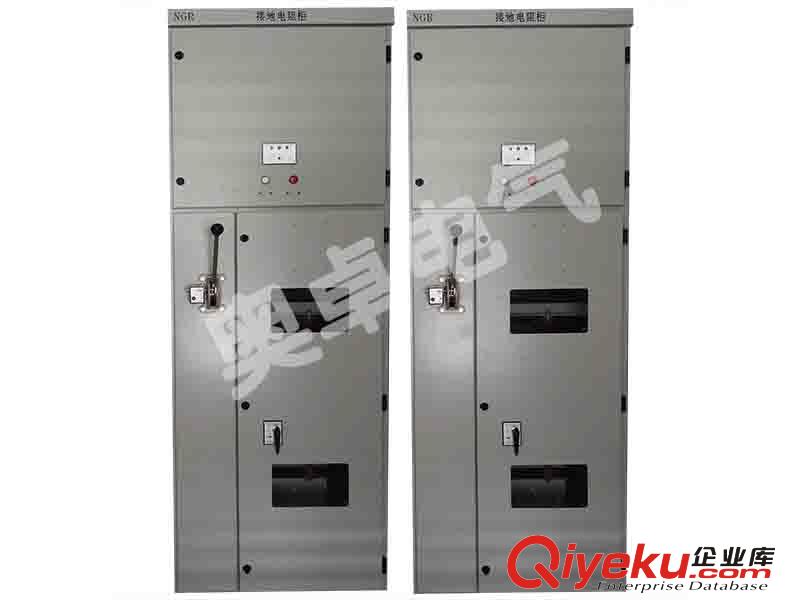

保定奧卓電氣設備制造有限公司生產的0.4kV～35kV的AZ-BNR-30kV接地電阻柜是電網中采用中性點經電阻接地的專用成套裝置。

       隨著城網農網改造的深入發展，配電網容量迅速增加，網絡結構日趨完善，根據建設需要，架空裸導線路正逐漸被電纜和絕緣導線線路替代。在供電系統中,存在著三相火線對地的電容電流。三相線路中的一相接地時,會有電容電流經過短路點,當這個電流較小時,對供電系統一般不造成很大破壞,允許帶故障運行一段時間,以保證供電的可靠性。但是供電系統很大,電容電流也較大,這種情況下，發生單相對地短路時,會由于中性點電壓偏移等原因,造成系統過電壓影響正常供電。因此，如何有效經濟的設置中性點接地成為當前供用電工作的重點。

       由于選擇變壓器中性點接地方式是一個涉及線路和設備的絕緣水平、通訊干擾、繼電保護和供電網絡安全可靠等等因素的綜合性問題，所以我國配電網和大型工礦企業的供電系統做法各異，以前大都采用中性點不接地和經消弧線圈接地的運行方式。近年來由于電力系統的發展，用戶用電量的增大，一些省市電網大力推廣電阻接地的運行方式。變壓器中性點接上電阻后,可以強制固定中性點電壓,同時由于電阻對于過電壓的阻尼作用,可以降低故障過電壓危害。所以,當供電系統的電容電流大于10A的時候,就應當設置中性點電阻了。

       安裝中性點接地電阻柜后，當發生非金屬性接地時，受接地點電阻的影響，流過接地點和中性點的電流比金屬性接地時有顯著降低，同時，健全相電壓上升也顯著降低，零序電壓值約為單相金屬性接地的一半，可起到限流降壓作用。接地電阻與系統對地電容構成并聯回路，由于電阻是耗能元件，也是電容電荷釋放元件和諧振的阻壓元件，所以對防止諧振過電壓和間歇性電弧接地過電壓。有一定優越性；當發生一相金屬性接地后，健全相電壓上升至系統電壓，接地跳開后，三相電壓迅速恢復到正常值，可以使系統不會因短暫接地而停止送電。
