Eaton 9PX Marine UPS 1500-3000 W 數據手冊

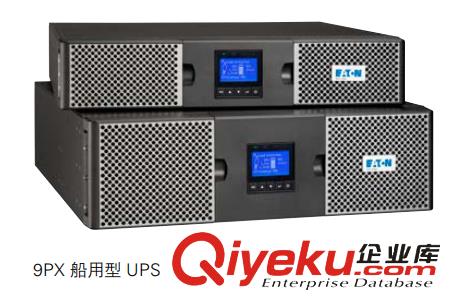

Eaton 9PX 船用型 UPS

1500–3000W

高能效雙轉換 UPS

可靠性

? 雙轉換拓撲結構可持續監控電力狀態并調節電壓和頻率。

? 發生內部故障時，內置旁路可保證服務連續性。此外還提供維修旁

路，方便更換 UPS。

? 9PX 船用型 UPS 內部電路板經過三防涂層處理 , 具有良好的高溫

環境兼容性 , 專用于船運和海洋環境。

? 更強勁、更長久的電池壽命：伊頓 ABM® 電池管理技術使用創新

的三段式充電技術，電池壽命可提升 50%。

? 經 DNV-GL 船級社認證。

強大的性能和效率

? 9PX 是同類產品中{sg}提供整功率因數 (VA=W) 的 UPS。它能夠

比其他 UPS 多提供 11% 的電力，以相同的 VA 額定容量和較高功

率因數為更多服務器供電。

? 9PX 可計量具體到某一輸出插座組的能耗信息。使用 LCD 顯示器

或伊頓的 Intelligent PowerTM 軟件可監控 kWh 值。

? 9PX 符合美國能源之星認證標準，擁有{zg}的能效水平，可極大地

降低能耗和制冷成本。

易管理性和靈活性

? 圖形化 LCD 顯示器可在單一屏幕上提供清晰的 UPS 運行狀態及

測量信息。此外還提供超強的配置功能。

? 9PX 提供串口和 USB 接口，此外提供額外的插槽用于安裝選配的

網卡。伊頓 Intelligent Power 軟件可無縫整合先進的虛擬化環境

和云端管理工具。

? 可增加多達 4 個外接熱插拔電池模塊，獲得更長運行時間，必要時

可支持系統運行達數小時之久。

適用于船舶或海上平臺 , 為下列應用環境提供

優質的電力保護：

? 橋梁系統

? 導航系統

? 通信系統

? 小型計算機和自動化系統

Eaton 9PX UPS 技術規格

Eaton 9PX 3000 船用型 UPS

1. 圖形化 LCD 顯示器：

 ? 提供清晰的 UPS 狀態和測量值信息

 ? 更強的配置功能

2. 用于更換電池的面板（電池支持熱插拔）

3. 管理卡插槽

4. 輸出：8 x IEC 10A + 2 x IEC 16A( 包括 2

組可設置關斷優先級的插座 )

5. USB 端口、1 個串行端口、遠程開啟 / 關閉

控制端子、遠程關閉電源控制端子和干節

點輸出端子

1. 外接電池 (EBM) 連接端口



   技術規格 9PX 1.5kVA 9PX 3kVA

   額定功率 (VA/W) 1500VA/1500W 3000VA/3000W

   機型 RT2U（塔式/機架式 2U） RT3U（塔式/機架式 3U）

   電氣特性

   技術 帶功率因數校正 (PFC) 的在線雙轉換系統

   標稱電壓 200/208/220/230/240V

   輸入電壓范圍 176-276V無降額（降額時可達 100-276V）

   輸入頻率范圍 40-70Hz，50/60Hz 自動選擇，變頻模式

   效率 市電模式高達 92.5%（{gx}模式高達 97.5%） 市電模式高達 94%（{gx}模式高達 98%）

   連接

   輸入 1 IEC C14 (10A) 1 IEC C20 (16A)

   輸出 8 IEC C13 (10A) 插座 8 IEC C13 (10A) 插座 + 2 IEC C19 (16A) 插座

   電池

   典型備份時間* 300W 500W 800W 1200W 1800W 2500W

   9PX 1500 38 23 13 7

   9PX 1500 + 1 個外接電池箱/

   +4 個外接電池箱 143/536 86/319 52/192 32/120

   9PX 3000 60 36 22 13 7 4

   9PX 3000 + 1 個外接電池箱/

   +4 個外接電池箱 221/824 135/504 83/307 52/194 33/122 22/82

   電池管理 ABM® 和溫度補償充電方法（用戶可選）、自動電池測試、深度放電保護、自動識別外接電池組

   通信

   通信端口 1 個 USB 端口 + 1 個 串行 RS232 端口 + 1 個遠程開啟/關閉控制端子 + 1 個遠程斷電控制端子 + 1 個干節點輸出端子

   通信插槽 一個插槽用于安裝 Network-MS 卡、Modbus-MS 卡或 Relay-MS 卡

   工作條件、標準及許可

   工作溫度 0 到 40°C

   典型噪聲級 35dB 40dB

   安全 IEC/EN 62040-1、UL 1778、CSA 22.2

   EMC IEC/EN 62040 -2、FCC Class B、CISPR22 Class B

   認證 DNV-GL 認證/CE/CB (TUV)/cULus/EAC/RCM/KC/能源之星

   尺寸：高x寬x深 (mm)/重量

   UPS 86.5*440*450/18.9kg 130*440*485/27.4kg

   EBM 86.5*440*450/29.8kg 130*440*485/38.2kg

   客戶服務與支持

   保修期 2 年

   * 備份時間為估計值，可能會隨設備、配置、電池壽命和溫度等變化而有所不同

   零件編號* 9PX 1.5kVA 9PX 3kVA

   UPS 9PX1500IRTM 9PX3000IRTM

   EBM 9PXEBM48RT2U 9PXEBM72RT3U

   2m 電池連接電纜 EBMCBL48 EBMCBL72

   船運過濾器** 9PXMF3KI

   * 所有 9PX UPS 和 EBM 內均含機架套件

   ** 船運 UPS 需要按照 IEC/EN 60945 標準要求配備船運過濾器 (EMC)。
